基于OpenCASCADE自制三维建模软件(七)立方体、圆柱、球、圆锥、圆环

Open CASCADE有现成的模型,包括立方体、圆柱、球、圆锥和圆环等,现制作点击按钮生成以上模型。

一、立方体

1.构造

通过OCC的 BRepPrimAPI_MakeBox 类去描述构建平行六面体盒的函数,它提供了四个构造函数:

  • 通过两个位置确定立方体,一个为(0,0,0),另一个为(dx dy dz)
    BRepPrimAPI_MakeBox::BRepPrimAPI_MakeBox(const Standard_Real dx,
    const Standard_Real dy,
    const Standard_Real dz
    )

  • 通过位置P 和大小 dx, dy, dz 确定立方体
    BRepPrimAPI_MakeBox::BRepPrimAPI_MakeBox(const gp_Pnt& P,
    const Standard_Real dx,
    const Standard_Real dy,
    const Standard_Real dz
    )

  • 通过P1和P2的位置
    BRepPrimAPI_MakeBox::BRepPrimAPI_MakeBox(const gp_Pnt& P1,
    const gp_Pnt& P2
    )

  • 通过坐标轴Ax2构造一个框,使其边平行于Ax2
    BRepPrimAPI_MakeBox::BRepPrimAPI_MakeBox(const gp_Ax2& Axes,
    const Standard_Real dx,
    const Standard_Real dy,
    const Standard_Real dz
    )


2.实例

头文件

//! 生成立方体
    void make_cube(Standard_Real _dx = 1.0, Standard_Real _dy = 1.0, Standard_Real _dz = 1.0);

实现

void C3DWidget::make_cube(Standard_Real _dx, Standard_Real _dy, Standard_Real _dz)
{
    TopoDS_Shape t_topo_box = BRepPrimAPI_MakeBox(_dx, _dy, _dz).Shape();
    Handle(AIS_Shape) t_ais_box = new AIS_Shape(t_topo_box);
    m_context->Display(t_ais_box, Standard_True);
    m_view->FitAll();
}

在这里插入图片描述

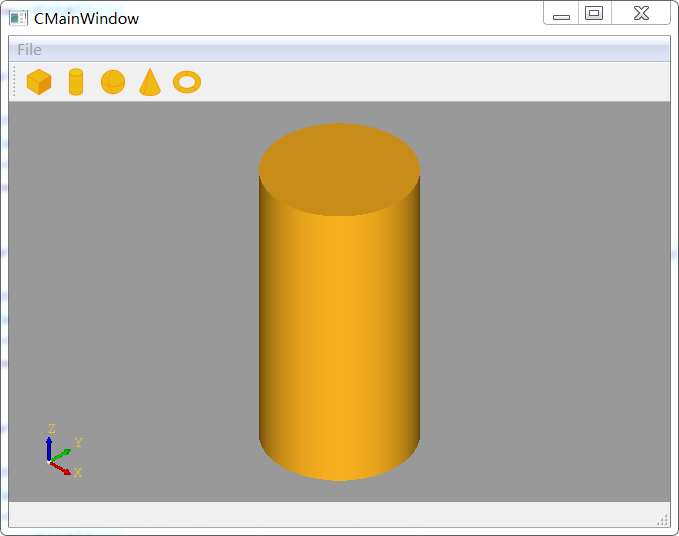

二、圆柱

1.构造

BRepPrimAPI_MakeCylinder 提供圆柱模型的构造:

  • 通过半径R和高度H构造圆柱
    BRepPrimAPI_MakeCylinder::BRepPrimAPI_MakeCylinder(const Standard_Real 	R,
    const Standard_Real 	H
    )


2.实例

头文件

    //! 生成圆柱
    void make_cylinder(Standard_Real _R = 0.5,  Standard_Real _H = 2.0);

实现

void C3DWidget::make_cylinder(Standard_Real _R, Standard_Real _H)
{
    TopoDS_Shape t_topo_cylinder = BRepPrimAPI_MakeCylinder(_R , _H).Shape();
    Handle(AIS_Shape) t_ais_cylinder = new AIS_Shape(t_topo_cylinder);
    m_context->Display(t_ais_cylinder, Standard_True);
    m_view->FitAll();
}

在这里插入图片描述

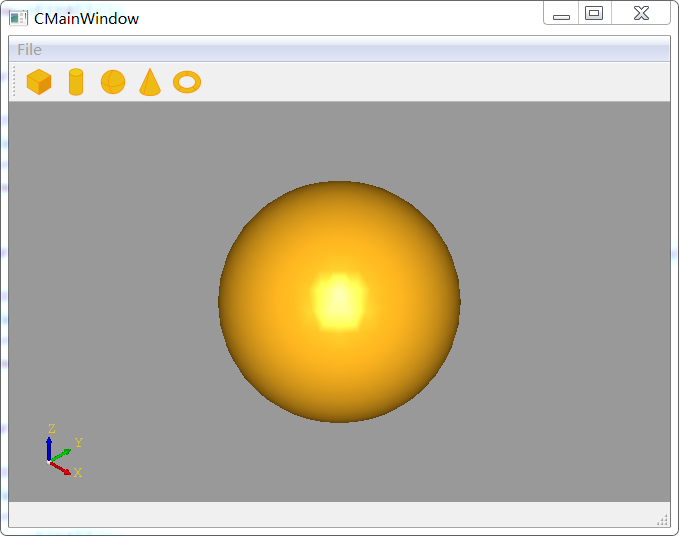

三、球

1.构造

BRepPrim_Sphere 提供球体模型的构造:

  • 在原点创建一个半径为Radius的球体
    BRepPrim_Sphere::BRepPrim_Sphere(const Standard_Real Radius)

  • 创建圆心为Center 半径为 Radius 的球体
    BRepPrim_Sphere::BRepPrim_Sphere(const gp_Pnt& Center,
    const Standard_Real Radius
    )


2.实例

头文件

    //! 球体
    void make_sphere(Standard_Real _R = 1.0);

实现

void C3DWidget::make_sphere(Standard_Real _R)
{
    TopoDS_Shape t_topo_sphere = BRepPrimAPI_MakeSphere(_R).Shape();
    Handle(AIS_Shape) t_ais_sphere = new AIS_Shape(t_topo_sphere);
    m_context->Display(t_ais_sphere, Standard_True);
    m_view->FitAll();
}

在这里插入图片描述

四、圆锥

1.构造

BRepPrimAPI_MakeCone 提供圆锥模型的构造:

  • 构造一个圆锥,高度为H,在Z=0的平面上半径为R1,在Z=H平面上,半径为R2,且R1和R2可以为零
    BRepPrimAPI_MakeCone::BRepPrimAPI_MakeCone(const Standard_Real R1,
    const Standard_Real R2,
    const Standard_Real H
    )


2.实例

头文件

    //! 生成圆锥
    void make_cone(Standard_Real _R1 = 1.0, Standard_Real _R2 = 0.0, Standard_Real _H = 2.0);

实现

void C3DWidget::make_cone(Standard_Real _R1, Standard_Real _R2, Standard_Real _H)
{
    TopoDS_Shape t_topo_cone = BRepPrimAPI_MakeCone(_R1,_R2,_H).Shape();
    Handle(AIS_Shape) t_ais_cone = new AIS_Shape(t_topo_cone);
    m_context->Display(t_ais_cone, Standard_True);
    m_view->FitAll();
}

在这里插入图片描述

五、圆环

1.构造

BRepPrimAPI_MakeTorus 提供圆环模型的构造:

  • 通过半径R1和R2构造圆环
    BRepPrimAPI_MakeTorus::BRepPrimAPI_MakeTorus(const Standard_Real R1,
    const Standard_Real R2
    )


2.实例

头文件

    //! 生成圆环体
    void make_torus(Standard_Real _R1 =2.0, Standard_Real _R2 = 0.5);

实现

void C3DWidget::make_torus(Standard_Real _R1, Standard_Real _R2)
{
    TopoDS_Shape t_topo_torus = BRepPrimAPI_MakeTorus(_R1 ,_R2).Shape();
    Handle(AIS_Shape) t_ais_torus = new AIS_Shape(t_topo_torus);
    m_context->Display(t_ais_torus, Standard_True);
    m_view->FitAll();
}

在这里插入图片描述

项目仓库

https://github.com/Jelatine/JellyCAD
