libreCAD源码阅读笔记1

一前言：

正如官网（https://www.librecad.org）所说，libreCAD是一个开源的CAD制图软件，可以运行在Windows、Apple、Linux平台之上。事实上libreCAD是QCAD的一个简易版本实现，只不过libreCAD采用全C++实现，而QCAD采用了C++结合EcmaScript语言实现(参考https://blog.csdn.net/mrbaolong/category_10265952.html?spm=1001.2014.3001.5482)。

二 libreCAD源码学习

1.src/Main/Main.cpp

分析main函数，大体上也就完成了以下工作。在初始化LC_Application之后，程序还读取了相关配置信息（QSettings），如果是第一次加载程序，在QG_DlgInitial界面设置相关内容，然后调用程序启动画面（QSplashScreen)，同时加载其他组件等内容。待准备工作完成后，启动程序主窗口。
大体流程

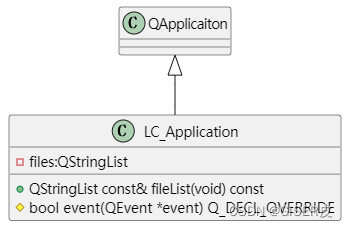

2.src/Main/LC_Application

LC_Application继承QApplication，并且维护着一个打开文件的文件列表。
LC_Applicaiton

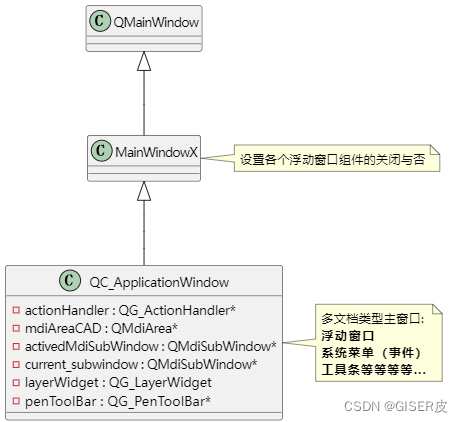

3.src/Main/QC_ApplicationWindow

主窗口

QC_ApplicaitonWindow作为程序主窗口，继承自MainWindowX类，该类主要实现了几个控制浮动窗口关闭与否的函数，也提供根据浮动窗口标题记性排序功能。大部分程序功能在QC_ApplicationWindow中实现。程序主窗口由QMdiArea/QMdiSubWindow构建多文档类型主窗口。主窗口中维护着各种浮动窗口（图层控制、鼠标面板、画笔面板。。。）、菜单栏、工具栏、状态栏等窗口部件。

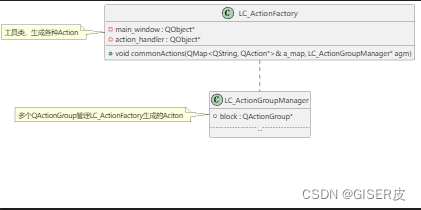

Action

LC_ActionFactory 类相当于一个工具类，生成程序Action。主窗口a_map变量保存维护一个【名称-Action】对应关系，每个Action触发后，调用QG_ActionHandler中的槽函数。具体代码参考如下：

QC_ApplicationWindow.h--99-100行
QMap<QString, QAction*> a_map;
LC_ActionGroupManager* ag_manager {nullptr};

QC_ApplicationWindow.cpp--239-258行
LC_ActionFactory a_factory(this, actionHandler);
a_factory.using_theme = settings.value("Widgets/AllowTheme", 0).toBool();
a_factory.fillActionContainer(a_map, ag_manager);//生成各种Action

void LC_ActionFactory::fillActionContainer(QMap<QString, QAction*>& a_map, LC_ActionGroupManager* agm)
{
    QAction* action;

    // <[~ Zoom ~]>

    action = new QAction(tr("Zoom &Panning"), agm->other);
    action->setIcon(QIcon(":/icons/zoom_pan.svg"));
    connect(action, SIGNAL(triggered()),
    action_handler, SLOT(slotZoomPan()));
    action->setObjectName("ZoomPan");
    a_map["ZoomPan"] = action;

    // <[~ Select ~]>

    action = new QAction(tr("Select Entity"), agm->select);
    action->setIcon(QIcon(":/icons/select_entity.svg"));
    connect(action, SIGNAL(triggered()),
    action_handler, SLOT(slotSelectSingle()));
    action->setObjectName("SelectSingle");
    a_map["SelectSingle"] = action;
