OpenCASCADE是一个开发平台,主要提供三维曲面和实体建模、CAD数据交换及可视化等功能。OCCT最适用于开发三维建模CAD软件、加工制造或测量(CAM)软件及数值仿真软件。对于一些加工制造软件,需要简单的动画仿真功能。本文主要就来说说OCCT的动画功能。

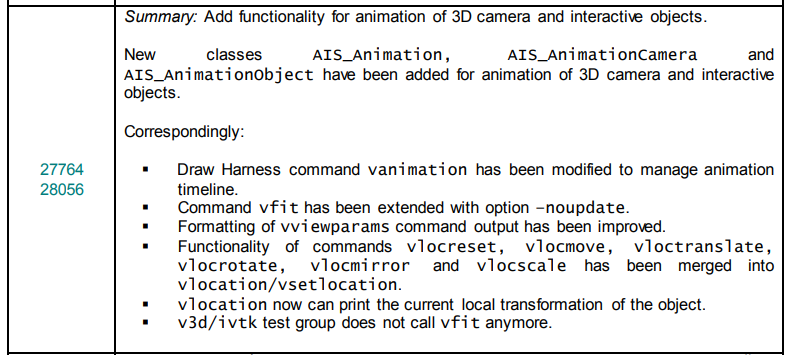

OCCT7.1.0版本引入了类AIS_Animation等用于实现动画功能的类。

https://www.opencascade.com/sites/default/files/documents/release_notes_7.1.0.pdf



并在Draw Test Harness中增加命令vanimation来测试动画功能。其类图如下所示:

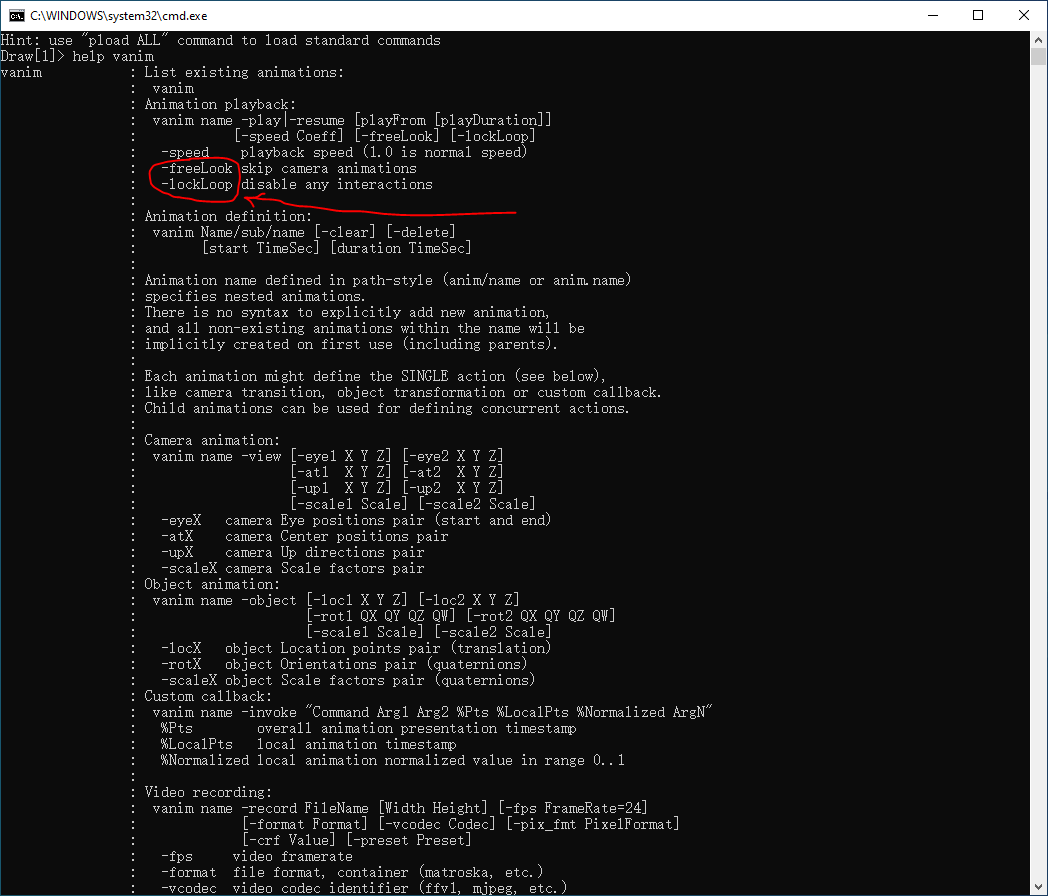

根据类图可知,OCCT中的动画分两种形式:模型动画和视图动画。本文主要关注的是Draw Test Harness中的命令vanimation的一些参数设置对动画功能的影响。下图为Draw Test Harness中命令vanimation的帮助信息:



在命令的帮助信息中给了动画功能命令的详细说明。如动画的定义、视图(相机)动画、模型动画、增加回调函数及视频录制功能等。其中有两个参数会影响动画过程中视图的交互。这两个参数是:

l -freeLook:跳过视图动画,字面意思是动画的时候还可以对视图进行缩放、旋转等操作;

l -lockLoop:禁用交互,字面意思是锁定动画循环,动画过程中不能有交互,需要等待动画循环结束。

这两个参数的设置可以实现类似于OpenSceneGraph中的动画仿真功能,感觉像是多线程的动画。即模型动画过程中还可以对视图进行交互操作。

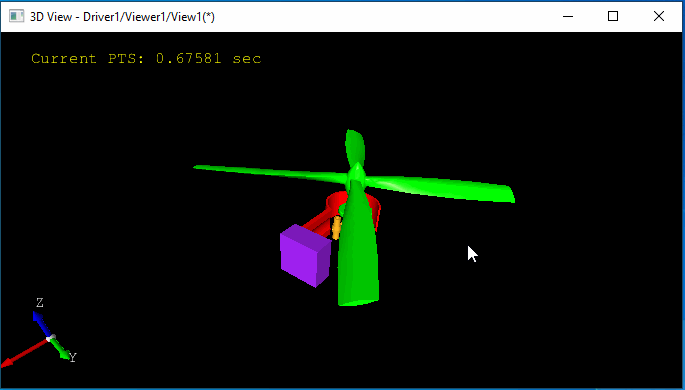

从上面的动画可以看出,当模型动画的过程中,还可以对视图进行交互操作,如缩放和旋转等。对于有这种功能需求的,可以参考Draw Test Harness中命令vanimation的具体代码实现。
