FastCAM 全自动共边套料软件

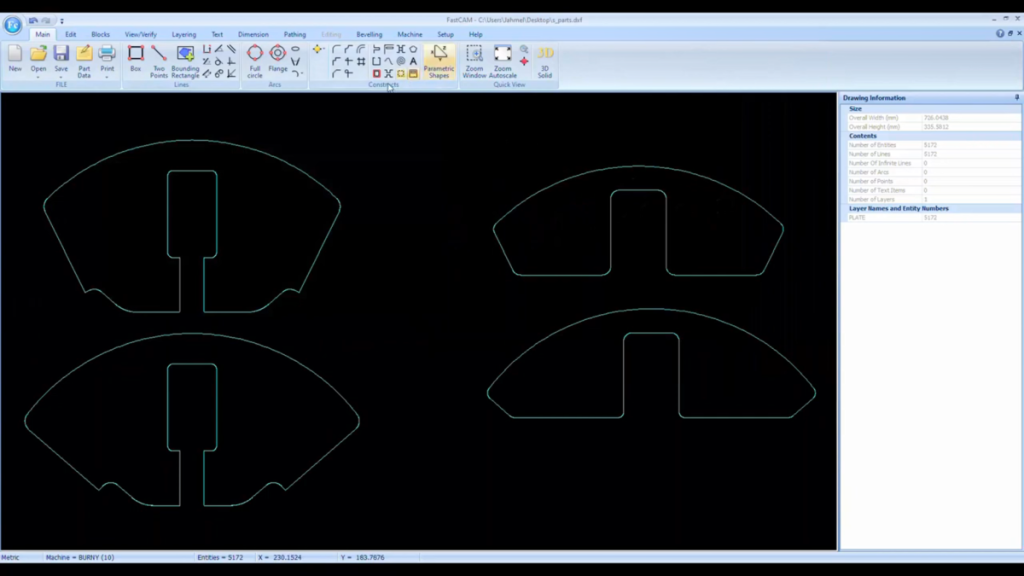

FastCAM绘图模块专门为切割而开发，可以简便快速地绘制适合套料编程和切割的零件图形。

1、简易的绘图功能：绘图功能与AutoCAD相似。

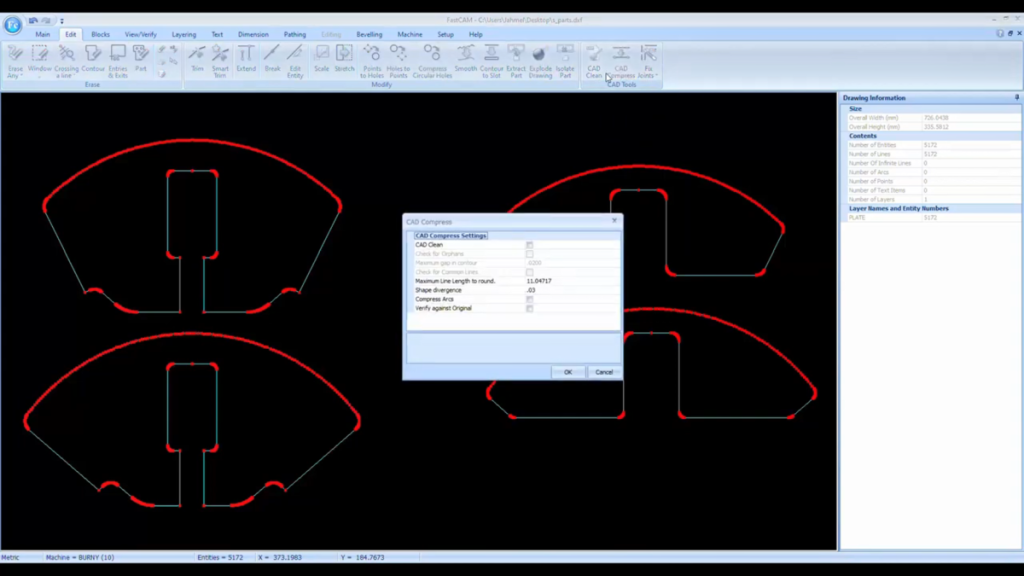

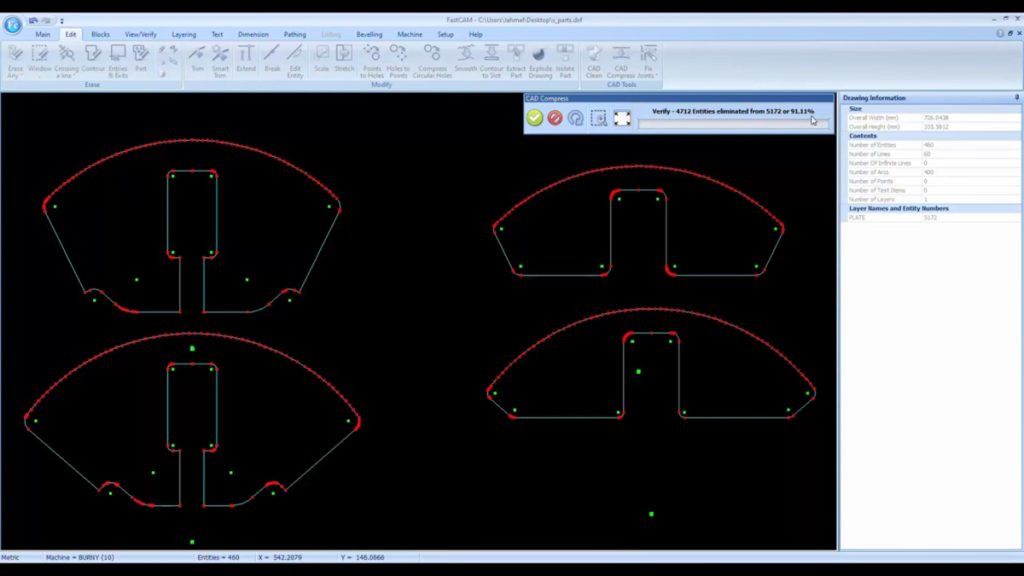

2、AutoCAD后处理功能：DXF/DWG读入与输出，CAD清除与压缩功能，能够修复错误的零件图，对复杂的零件图形做拟合简化。

3、切割批处理功能：割缝补偿功能、圆角过渡功能，单个输出或者批量输出零件切割程序。

FastNEST套料模块专业的优化套料引擎，具有自动、手动、矩阵、自动排紧，以及自动手动交互式套料等多种优化套料方式和方法。

1、支持多种格式文件的套料

2、单个或批量读入文件套料

3、设置零件按矩阵方式自动套料

4、使用剩余板材或是不规则板材进行套料

5、多板自动连续套料

6、任意手动套料

7、共边切割功能

8、桥接切割功能

9、连续切割功能

FastPATH自动编程模块专业的切割编程软件，可自动、手动设置和编辑切割路径及切割工艺。

1、支持火焰、等离子、激光、水刀切割，支持喷粉划线，支持分层多层切割工艺。

2、常规编程设置：切割加工方式、引入引出线设置、起割点设置、排料选项等。

3、切割工艺设置：微连接、预留封口、预穿孔、小孔中心穿孔、割缝补偿等。

FastPLOT校验模块模拟实际切割过程，对图形和尺寸进行校验，以及切割成本统计计算。

1、切割轨迹显示，模拟实际切割过程。

2、自动定位功能，指定程序行校验和修改。

3、为套料图提供中英文打印模板。

4、自动计算切割长度、时间、套料利用率等成本。

5、检查校验NC切割程序的切割尺寸。

6、NC代码转换成图形功能。
