在ObjectARX中使用MFC-标签式对话框

01530

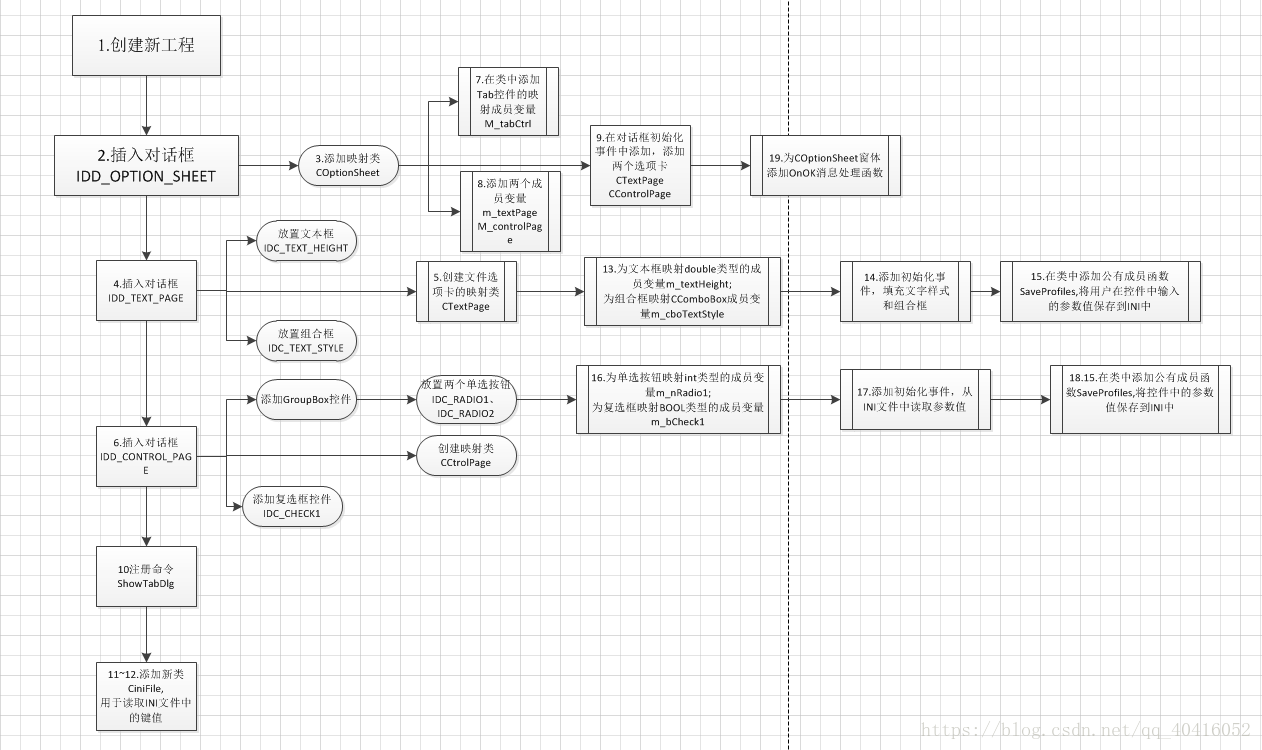

先附上流程图：

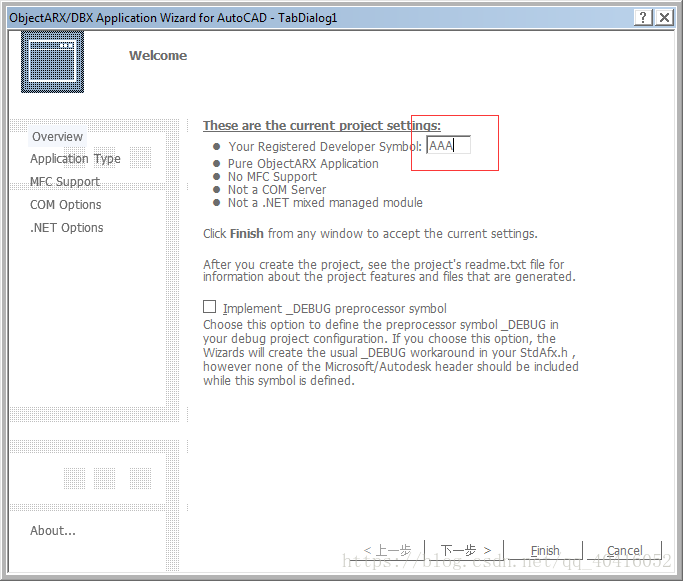

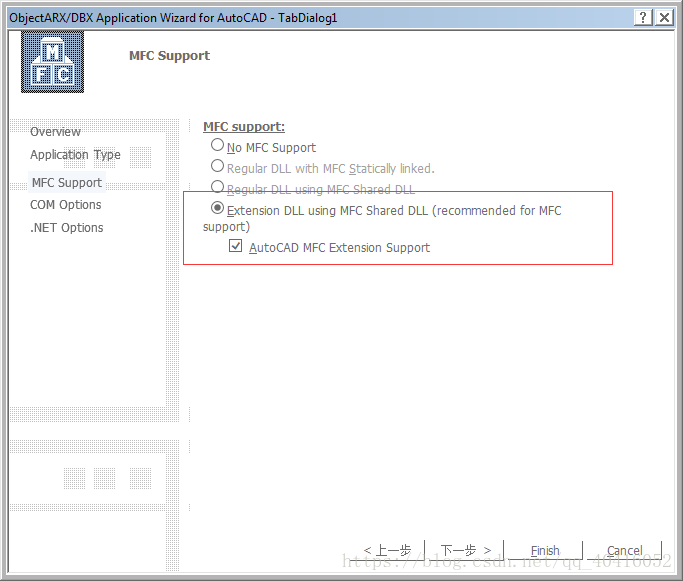

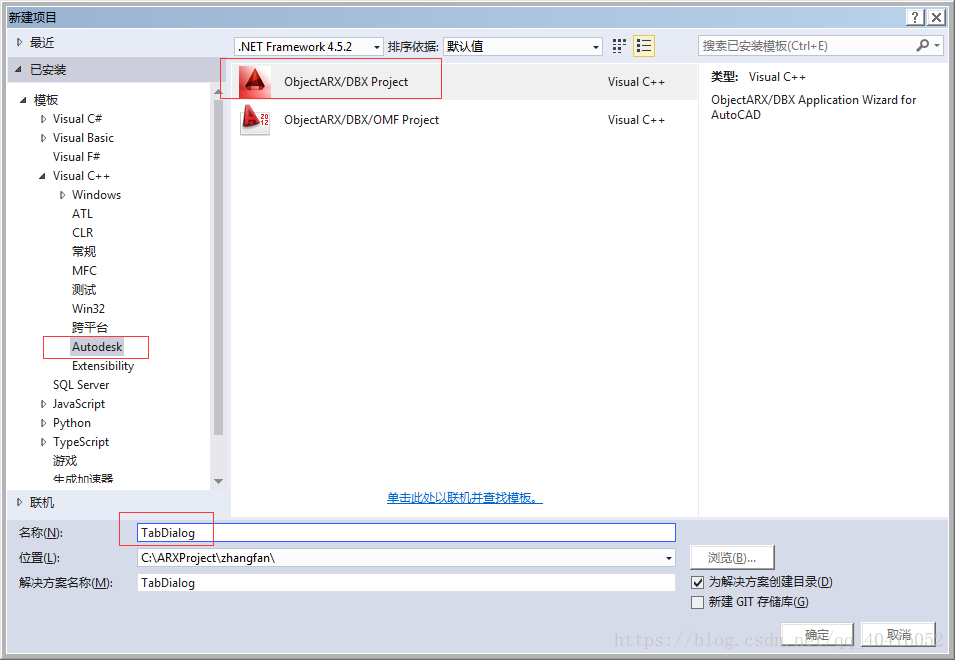

（1） 创建工程



 (2)插入一个对话框

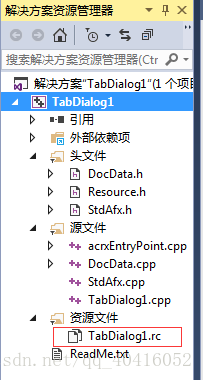

双击.rc文件

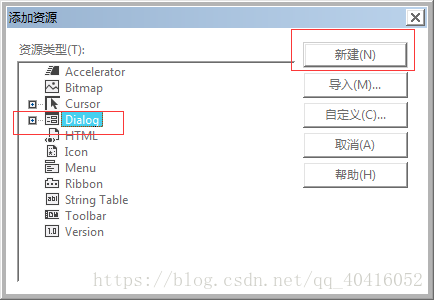

右键-》选中添加资源

修改对话框ID:IDD_OPTION_SHEET

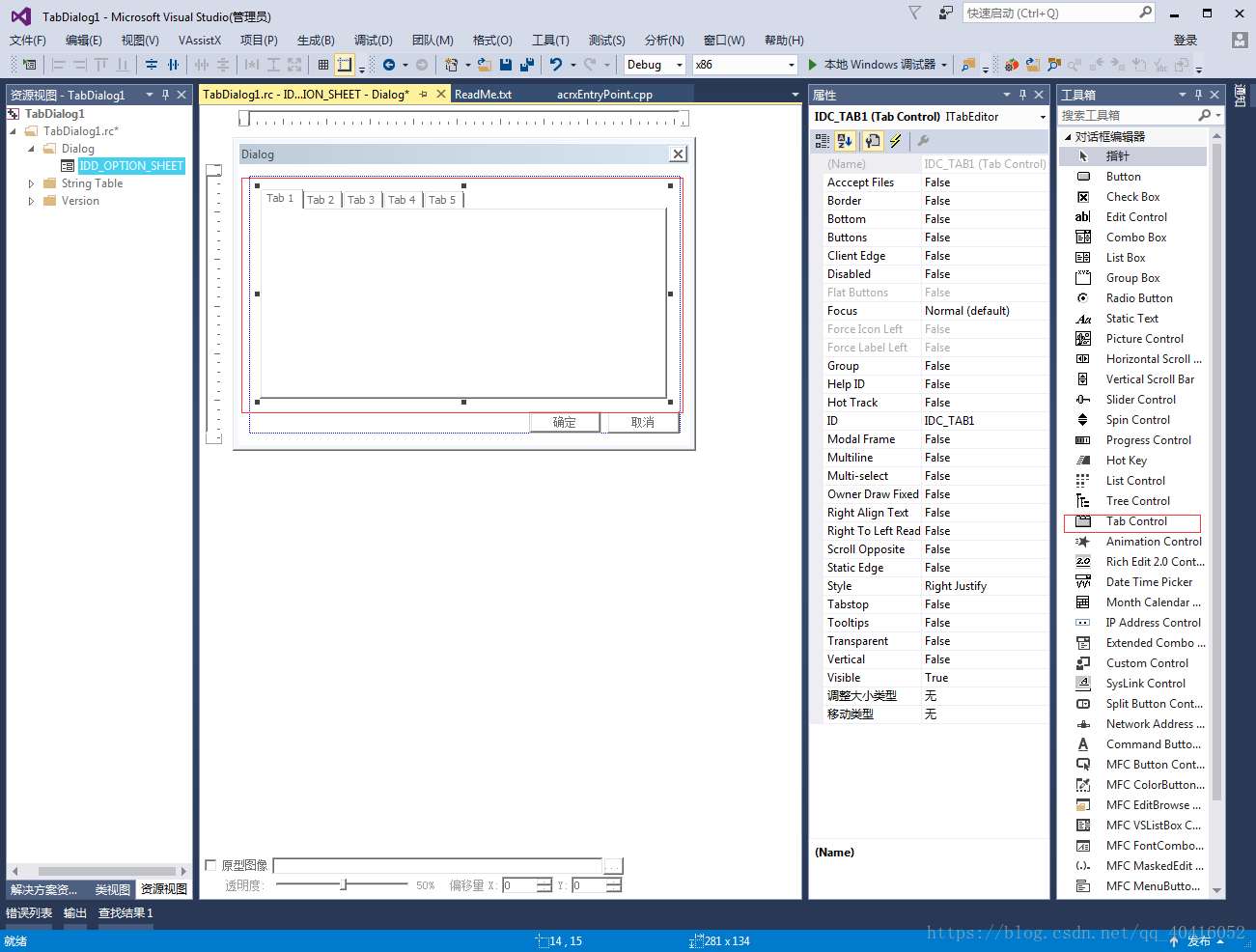

 在上面添加一个Tab控件, 修改ID：IDC_TAB

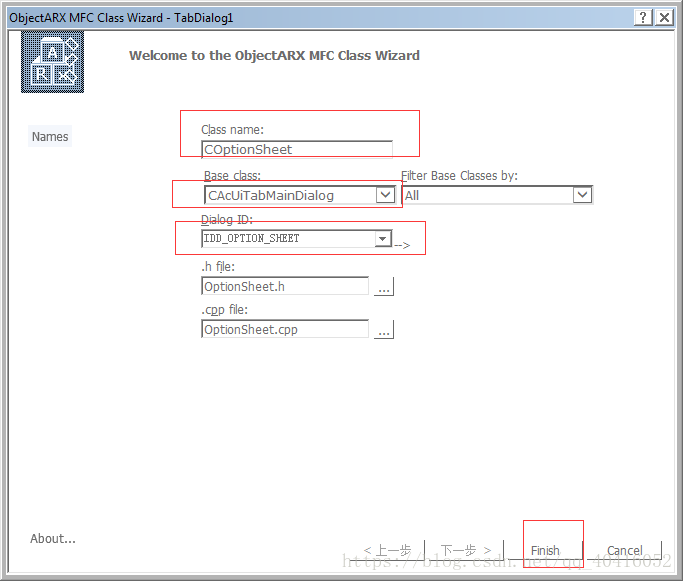

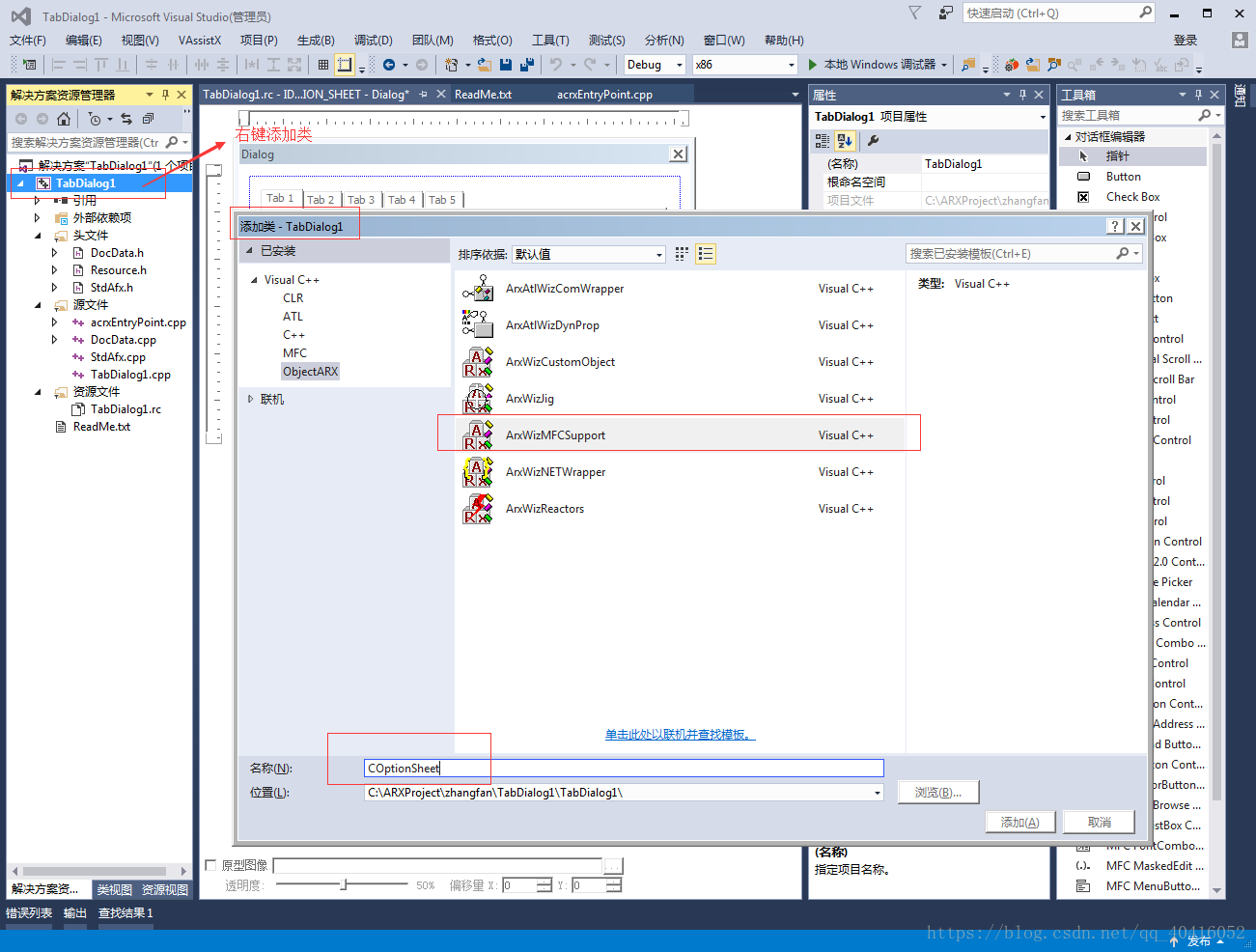

(3)为此对话框添加映射类COptionSheet,基类为CAcUiTabMainDialog



 (4)再插入一个对话框资源（IDD_TEXT_PAGE）

右击，选“插入dialog”

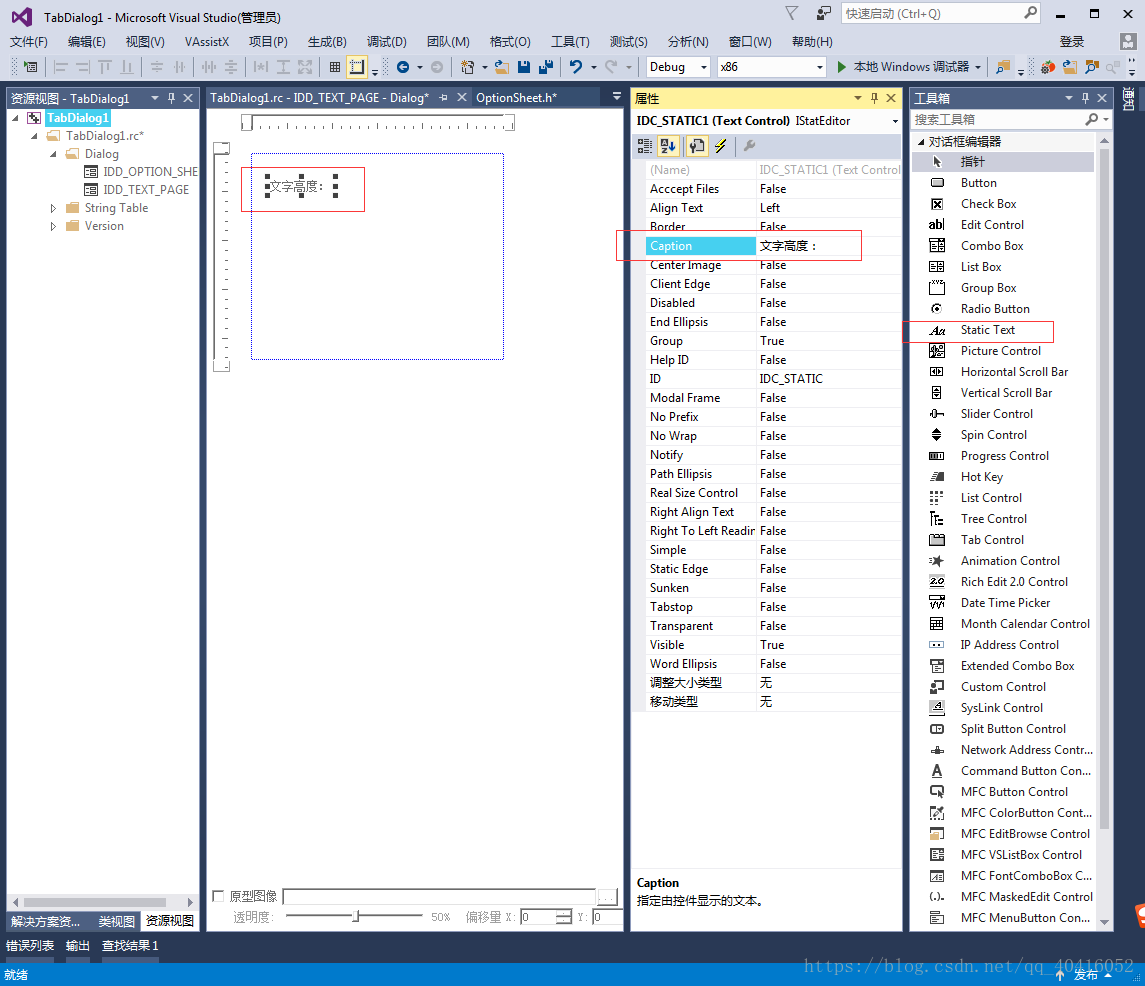

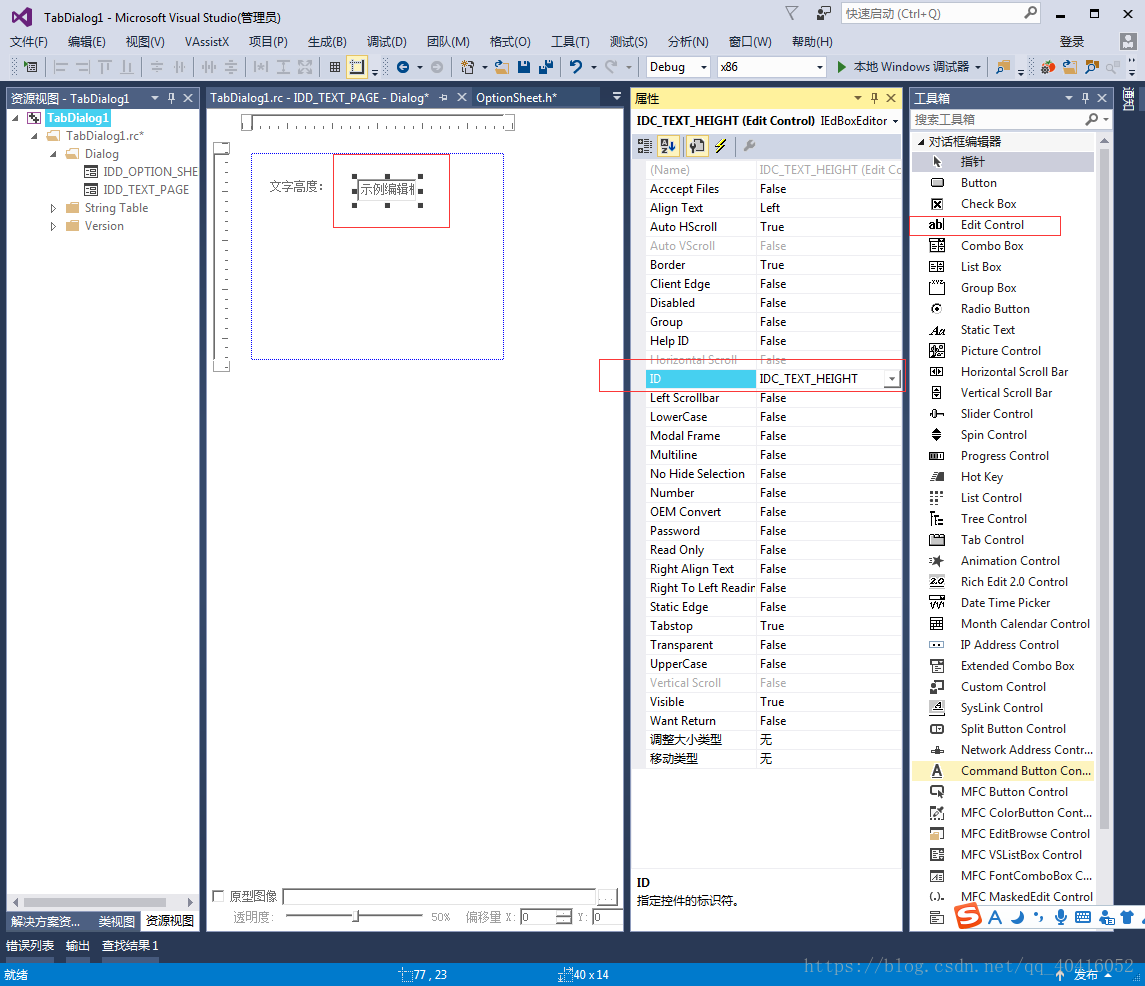

放置一个文本框

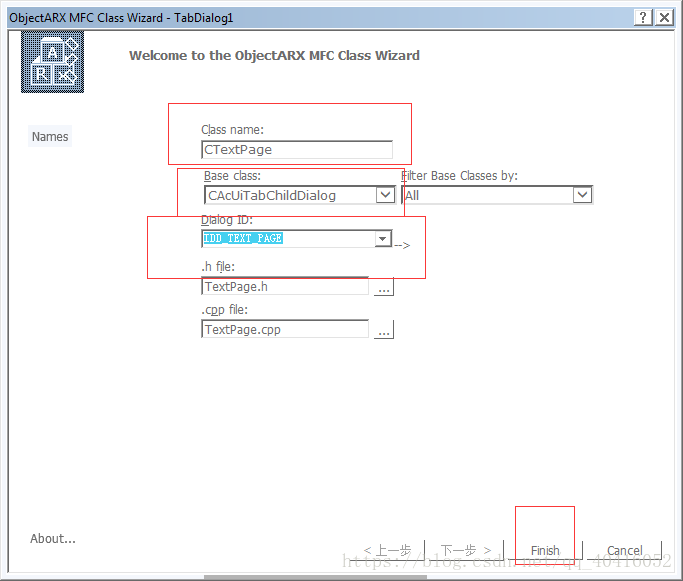

 (5)创建文字选项卡的映射类CTextPage



 (6)插入第二个选项卡对应的资源对话框（IDD_CONREOL_PAGE）

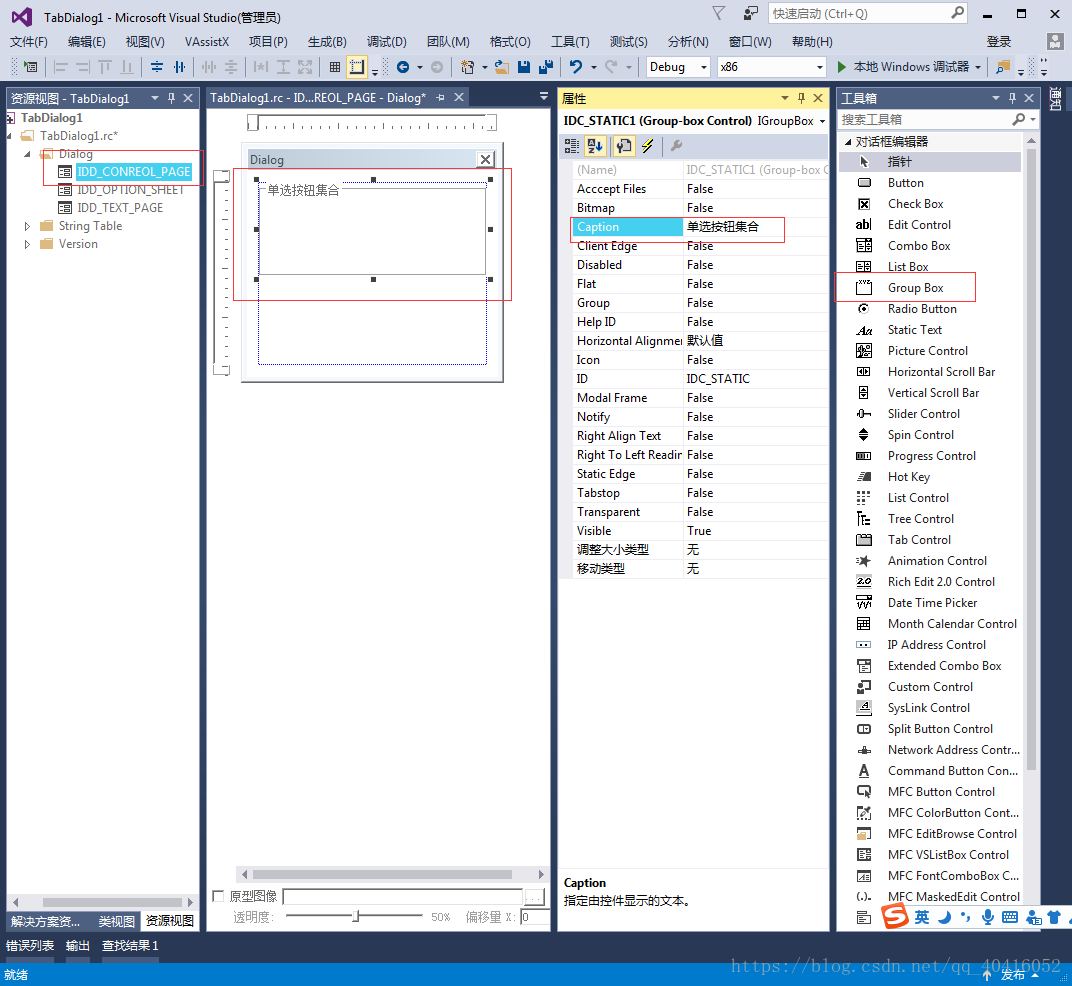

添加Group Box按钮

 内部放置两个单选按钮（ID分别为：IDC_RADIO1和IDC_RADIO2），只勾选第一个按钮的Group选项

 添加一个复选框控件

点击一下对话框，修改属性

 创建这个选项卡对话框的映射类CControlPage



 (7)在COptionSheet类中，为Tab控件添加映射成员变量

点击Tab控件框，右键选择“添加变量”

（8） 在COptionSheet类中添加两个成员变量

CTextPage m_textPage;

CControlPage m_controlPage;

 注：上图中的变量名应为：m_textPage

 （9）创建IDD_OPTION_SHEET对话框的初始化事件



 （10）在命令的实现函数中加入下面的代码，并添加头文件：#include "OptionSheet.h"

 这时候 编译程序，并打开CAD,看看是否能弹出对话框

（11）添加一个新类CIniFile（C++常规类） ,用于读写INI文件中的键值

(13)类的实现内容

 IniFile.h：

#pragma once
class CIniFile
{
public:
	CIniFile();
	//~CIniFile();

	CIniFile(const TCHAR* fileName);

	virtual ~CIniFile();

	//指定字段和键的名称，获得对应的键值
	bool GetValueOfKey(const TCHAR* strFieldName, const TCHAR* strKeyName, CString &strValue, int bufferLength = 1000) const;
	bool GetValueOfKey(const TCHAR* strFieldName, const TCHAR* strKeyName, int &nValue) const;

	bool GetValueOfKey(const TCHAR* strFieldName, const TCHAR* strKeyName, byte &byteValue) const;
	bool GetValueOfKey(const TCHAR* strFieldName, const TCHAR* strKeyName, bool &bValue) const;

	bool GetValueOfKey(const TCHAR* strFieldName, const TCHAR* strKeyName, double &dValue) const;

	//指定字段名和键的名称，写入对应的键值
	bool SetValueOfKey(const TCHAR* strFieldName, const TCHAR* strKeyName, const TCHAR* strValue);
	bool SetValueOfKey(const TCHAR* strFieldName, const TCHAR* strKeyName, int nValue);

	bool SetValueOfKey(const TCHAR* strFieldName, const TCHAR* strKeyName, byte byteValue);
	bool SetValueOfKey(const TCHAR* strFieldName, const TCHAR* strKeyName, bool bValue);

	//decimalplaces小数点位数
	bool SetValueOfKey(const TCHAR* strFieldName, const TCHAR* strKeyName, double dValue, int decimalPlaces = 2);

private:
	CString m_strFile;//INI文件的保存位置
};

IniFile.cpp

#include "stdafx.h"
#include "IniFile.h"


CIniFile::CIniFile()
{
}


CIniFile::~CIniFile()
{
}

CIniFile::CIniFile(const TCHAR* fileName)
{
	m_strFile = fileName;
}

//指定字段和键的名称，获得对应的键值
bool CIniFile::GetValueOfKey(const TCHAR* strFieldName, const TCHAR* strKeyName, CString &strValue, int bufferLength) const
{
	assert(m_strFile.GetLength() > 0);

	CString strDefault = TEXT("NotExist");//如果找不到对应的键，则返回该值
	CString strTemp;

	DWORD dwCharacters = ::GetPrivateProfileString(strFieldName,
		strKeyName,
		strDefault,
		strTemp.GetBuffer(bufferLength),
		bufferLength,
		m_strFile);
	strTemp.ReleaseBuffer();

	//注意GetPrivateProfileString函数的错误形式
	if (strTemp.Compare(strDefault) == 0)
	{
		return false;
	}
	else
	{
		strValue = strTemp;
		return true;
	}
}

bool CIniFile::GetValueOfKey(const TCHAR* strFieldName, const TCHAR* strKeyName, int &nValue) const
{
	CString strValue = TEXT("");
	if (GetValueOfKey(strFieldName, strKeyName, strValue))
	{
		nValue = _ttoi(strValue);
		return true;
	}
	else
	{
		return false;
	}
}

bool CIniFile::GetValueOfKey(const TCHAR* strFieldName, const TCHAR* strKeyName, byte &byteValue) const
{
	CString strValue = TEXT("");
	if (GetValueOfKey(strFieldName, strKeyName, strValue))
	{
		byteValue = (byte)(_ttoi(strValue));
		return true;
	}
	else
	{
		return false;
	}
}

bool CIniFile::GetValueOfKey(const TCHAR* strFieldName, const TCHAR* strKeyName, bool &bValue) const
{
	CString strValue = TEXT("");
	if (GetValueOfKey(strFieldName, strKeyName, strValue))
	{
		bValue = bool(_ttoi(strValue) == 1);
		return true;
	}
	else
	{
		return false;
	}
}

bool CIniFile::GetValueOfKey(const TCHAR* strFieldName, const TCHAR* strKeyName, double &dValue) const
{
	CString strValue = TEXT("");
	if (GetValueOfKey(strFieldName, strKeyName, strValue))
	{
		//dValue = _tstof(strValue)//CString转double
		TCHAR* szStop = NULL;
		dValue = _tcstod(strValue, &szStop);//CString转double
		return true;
	}
	else
	{
		return false;
	}
}

//指定字段名和键的名称，写入对应的键值
bool CIniFile::SetValueOfKey(const TCHAR* strFieldName, const TCHAR* strKeyName, const TCHAR* strValue)
{
	//防止在调用函数之前m_strFile未被初始化
	if (m_strFile.IsEmpty())
	{
		AfxMessageBox(TEXT("在调用函数SetValueOfKey时,m_strFile未被赋值，异常退出"));
		return false;
	}

	BOOL bRet = ::WritePrivateProfileString(strFieldName,
		strKeyName,
		strValue,
		m_strFile);

	if (bRet)
	{
		return true;
	}
	else
		return false;
}

bool CIniFile::SetValueOfKey(const TCHAR* strFieldName, const TCHAR* strKeyName, int nValue)
{
	CString strValue = TEXT("");
	strValue.Format(TEXT("%d"), nValue);//returns the string format
	return SetValueOfKey(strFieldName, strKeyName, strValue);
}

bool CIniFile::SetValueOfKey(const TCHAR* strFieldName, const TCHAR* strKeyName, byte byteValue)
{
	CString strValue = TEXT("");
	strValue.Format(TEXT("%u"), byteValue);
	return SetValueOfKey(strFieldName, strKeyName, strValue);
}

bool CIniFile::SetValueOfKey(const TCHAR* strFieldName, const TCHAR* strKeyName, bool bValue)
{
	CString strValue = TEXT("");
	strValue.Format(TEXT("%d"), bValue);
	return SetValueOfKey(strFieldName, strKeyName, strValue);
}

//decimalplaces小数点位数
bool CIniFile::SetValueOfKey(const TCHAR* strFieldName, const TCHAR* strKeyName, double dValue, int decimalPlaces)
{
	assert(decimalPlaces >= 0);
	CString strFormat = TEXT("");
	strFormat.Format(TEXT("%%0.%df"), decimalPlaces);

	CString strValue = TEXT("");
	strValue.Format(strFormat, dValue);
	return SetValueOfKey(strFieldName, strKeyName, strValue);
}

（13）为CTextPage窗体中的文字高度的文本框映射double类型的成员变量m_textHeight

 同理，为文字样式组合框映射CComboBox成员变量m_cboTextStyle

（14）创建CTextPage窗体的初始化事件

 填充文字样式组合框，从INI文件中加载默认的参数值:


//填充文字样式组合框
	std::vector<CString> textStyles;
	CTextStyleUtil::GetAll(textStyles);
	for (int i = 0; i < textStyles.size(); i++)
	{
		m_cboTextStyle.AddString(textStyles[i]);
	}
	if (m_cboTextStyle.GetCount() > 0)
	{
		m_cboTextStyle.SetCurSel(0);
	}

	//从INI文件中加载参数值
	CIniFile iniFile(CAppDirectoryUtil::GetCurrentDirectory() + TEXT("\\\\OptionSheet.ini"));
	CString field = TEXT("OptionSheet");
	iniFile.GetValueOfKey(field, TEXT("textHeight"), m_textHeight);
	CString strTextStyle;
	iniFile.GetValueOfKey(field, TEXT("textStyle"), strTextStyle);

	//设置组合框的当前选择项
	for (int i = 0; i < m_cboTextStyle.GetCount(); i++)
	{
		CString strItem;
		m_cboTextStyle.GetLBText(i, strItem);//retrieves a string from the list box of a combo box
		if (strItem.CompareNoCase(strTextStyle) == 0)//Zero if the strings are identical (ignoring case),
		{
			m_cboTextStyle.SetCurSel(i);
			break;
		}
	}
	UpdateData(FALSE);



添加类AppDirectoryUtil

 类AppDirectoryUtil的实现

AppDirectoryUtil.h

// AppDirectoryUtil.h: interface for the CAppDirectoryUtil class.


#if !defined(AFX_APPDIRECTORYUTIL_H__DD493023_982A_4370_8A6F_C271F5FD388F__INCLUDED_)
#define AFX_APPDIRECTORYUTIL_H__DD493023_982A_4370_8A6F_C271F5FD388F__INCLUDED_
#if _MSC_VER > 1000
#pragma once
#endif // _MSC_VER > 1000
class CAppDirectoryUtil
{
public:
	CAppDirectoryUtil();

	// 功能: 获得当前的ARX文件所在的路径
	static CString GetCurrentDirectory(HMODULE hInstance = _hdllInstance);

	// 功能: 获得当前的ARX文件所在的文件夹的上级目录
	static CString GetParentDirectory(HMODULE hInstance = _hdllInstance);

	~CAppDirectoryUtil();
};

#endif // !defined(AFX_APPDIRECTORYUTIL_H__DD493023_982A_4370_8A6F_C271F5FD388F__INCLUDED_)

AppDirectoryUtil.cpp

#include "stdafx.h"
#include "AppDirectoryUtil.h"


#ifdef _DEBUG
#undef THIS_FILE
static char THIS_FILE[] = __FILE__;
#define new DEBUG_NEW
#endif

//
// Construction/Destruction
//


CAppDirectoryUtil::CAppDirectoryUtil()
{
}


CAppDirectoryUtil::~CAppDirectoryUtil()
{
}

CString CAppDirectoryUtil::GetCurrentDirectory(HMODULE hInstance)
{
	TCHAR szPath[256];
	GetModuleFileName(hInstance, szPath, sizeof(szPath));
	*(_tcsrchr(szPath, '\\\\')) = 0;		// 将最后一个\\所在的位置修改为\\0

	CString strResult = szPath;
	return strResult;
}

CString CAppDirectoryUtil::GetParentDirectory(HMODULE hInstance)
{
	TCHAR szPath[256];
	GetModuleFileName(hInstance, szPath, sizeof(szPath));
	*(_tcsrchr(szPath, '\\\\')) = 0;		// 将最后一个\\所在的位置设置为\\0
	*(_tcsrchr(szPath, '\\\\')) = 0;		// 继续将最后一个\\所在的位置设计为\\0

	CString strResult = szPath;
	return strResult;
}

 添加C++常规类：CTextStyleUtil

CTextStyleUtil.h:

#if !defined(AFX_TEXTSTYLEUTIL_H__F392A987_01EA_4AD0_BCE3_C39921CAC013__INCLUDED_)
#define AFX_TEXTSTYLEUTIL_H__F392A987_01EA_4AD0_BCE3_C39921CAC013__INCLUDED_

#if _MSC_VER > 1000
#pragma once
#endif // _MSC_VER > 1000

#include <vector>
class CTextStyleUtil
{
public:
	CTextStyleUtil();
	virtual ~CTextStyleUtil();

	// 获得某个文字样式的ID
	static AcDbObjectId GetAt(const TCHAR* name);

	// 获得文字样式名称列表
	static void GetAll(std::vector<CString> &textStyles);

	// 创建一种文字样式
	static AcDbObjectId Add(const TCHAR* name, const TCHAR* fontFileName = TEXT("txt.shx"),
		const TCHAR* bigFontFileName = TEXT("gbcbig.shx"));
	//~CTextStyleUtil();
};

#endif // !defined(AFX_TEXTSTYLEUTIL_H__F392A987_01EA_4AD0_BCE3_C39921CAC013__INCLUDED_)

 CTextStyleUtil.cpp:

#include "stdafx.h"
#include "TextStyleUtil.h"
#include <dbsymtb.h>
#include <acutmem.h>

#ifdef _DEBUG
#undef THIS_FILE
static char THIS_FILE[] = __FILE__;
#define new DEBUG_NEW
#endif

//
// Construction/Destruction
//


CTextStyleUtil::CTextStyleUtil()
{
}


CTextStyleUtil::~CTextStyleUtil()
{
}

AcDbObjectId CTextStyleUtil::GetAt(const TCHAR* name)
{
	AcDbObjectId textStyleId;

	if (_tcslen(name) > 0)//Unicode字符串的长度
	{
		AcDbTextStyleTable* pTextStyleTable = NULL;
		acdbHostApplicationServices()->workingDatabase()->getSymbolTable(pTextStyleTable, AcDb::kForRead);
		pTextStyleTable->getAt(name, textStyleId);	// 如果不存在，textStyleId不会被赋值
		pTextStyleTable->close();
	}

	return textStyleId;
}

void CTextStyleUtil::GetAll(std::vector<CString> &textStyles)
{
	textStyles.clear();

	AcDbTextStyleTable *pTextStyleTbl = NULL;
	acdbHostApplicationServices()->workingDatabase()->getSymbolTable(pTextStyleTbl, AcDb::kForRead);
	AcDbTextStyleTableIterator *pIt = NULL;
	pTextStyleTbl->newIterator(pIt);

	for (; !pIt->done(); pIt->step())
	{
		AcDbTextStyleTableRecord *pRcd = NULL;
		if (pIt->getRecord(pRcd, AcDb::kForRead) == Acad::eOk)
		{
			TCHAR *szName = NULL;
			pRcd->getName(szName);
			if (_tcslen(szName) > 0)		// 过滤掉名称为空的文字样式
			{
				textStyles.push_back(szName);
			}
			acutDelString(szName);

			pRcd->close();
		}
	}
	delete pIt;
	pTextStyleTbl->close();
}

AcDbObjectId CTextStyleUtil::Add(const TCHAR* name, const TCHAR* fontFileName, const TCHAR* bigFontFileName)
{
	Acad::ErrorStatus es;
	AcDbTextStyleTable* pTextStyleTable = NULL;
	es = acdbHostApplicationServices()->workingDatabase()->getSymbolTable(pTextStyleTable, AcDb::kForWrite);

	AcDbTextStyleTableRecord* pTextStyleRecord = new AcDbTextStyleTableRecord();
	es = pTextStyleRecord->setName(name);
	es = pTextStyleRecord->setBigFontFileName(bigFontFileName);		// 大字体文件
	es = pTextStyleRecord->setFileName(fontFileName);	// 字体文件
	es = pTextStyleRecord->setXScale(1.0);		// 文字高宽比（一般这里都设置为1，在文字属性中决定高宽比）
	es = pTextStyleTable->add(pTextStyleRecord);
	AcDbObjectId styleId = pTextStyleRecord->objectId();
	pTextStyleTable->close();
	pTextStyleRecord->close();

	return styleId;
}

在TextPage.cpp文件中添加以下头文件：

#include "AppDirectoryUtil.h"
#include "IniFile.h"
#include <vector>
#include <string.h>
#include "TextStyleUtil.h"

这时候编译会出错：



需要强制类型转换：

（15）在CTextPage类中添加公有成员函数SaveProfiles,用于将用户在控件中输入的参数值保存到INI中

 函数的代码：

bool CTextPage::SaveProfile()
{
	if (!UpdateData())
	{
		return false;
	}

	//保存参数值
	CIniFile iniFile(CAppDirectoryUtil::GetCurrentDirectory() +
		TEXT("\\\\OptionSheet.ini"));
	CString field = TEXT("OptionSheet");
	iniFile.SetValueOfKey(field, TEXT("textHeight"), m_textHeight);
	CString strTextStyle;
	m_cboTextStyle.GetLBText(m_cboTextStyle.GetCurSel(), strTextStyle);
	iniFile.SetValueOfKey(field, TEXT("textStyle"), strTextStyle);
	return false;
}

 （16）对CControlPage窗体中的单选按钮映射int类型的成员变量m_nRadio1

对CControlPage窗体中的复选框按钮映射BOOL类型的成员变量m_bCheck1

这是编译发现出错：

 强制类型转换：

 （17）创建CControlPage窗体的初始化事件


BOOL CControlPage::OnInitDialog()
{
	CAcUiTabChildDialog::OnInitDialog();

	// TODO:  在此添加额外的初始化

	//从INI文件中加载参数值
	CIniFile iniFile(CAppDirectoryUtil::GetCurrentDirectory() +
		TEXT("\\\\OptionSheet.ini"));
	CString field = TEXT("OptionSheet");
	iniFile.GetValueOfKey(field, TEXT("nRadio1"), m_nRadio1);
	iniFile.GetValueOfKey(field, TEXT("bCheck1"), m_bCheck1);

	UpdateData(FALSE);

	return TRUE;  // return TRUE unless you set the focus to a control
				  // 异常: OCX 属性页应返回 FALSE
}

添加头文件

#include "AppDirectoryUtil.h"
#include "IniFile.h"

（18）在CControlPage 类中添加函数SaveProfiles

bool CControlPage::SaveProfiles()
{
	CIniFile iniFile(CAppDirectoryUtil::GetCurrentDirectory() +
		TEXT("\\\\OptionSheet.ini"));
	CString field = TEXT("OptionSheet");
	iniFile.SetValueOfKey(field, TEXT("nRadio1"), m_nRadio1);
	iniFile.SetValueOfKey(field, TEXT("bCheck1"), m_bCheck1);

	return false;
}

(19)为COptionSheet窗体添加OnOK消息处理函数

void COptionSheet::OnOK()
{
	// TODO: 在此添加专用代码和/或调用基类
	if (!m_textPage.SaveProfile() || !m_controlPage.SaveProfiles())
	{
		return;
	}

	CAcUiTabMainDialog::OnOK();
}





效果：

项目源代码：在ObjectARX中使用MFC-标签式对话框 项目源代码

参考资料：

《AutoCAD ObjectARX(VC)开发基础与实例教程》

© 版权声明
文章版权归作者所有，未经允许请勿转载。
THE END
图形平台
# cad ObjectARX
喜欢就支持一下吧
点赞0 分享
GeekBuilding的头像-卡核
【CAD二次开发】-ObjectARX-扩展数据 (Xdata)-卡核
【CAD二次开发】-ObjectARX-扩展数据 (Xdata)
【CAD二次开发】-ObjectARX-扩展数据 (Xdata)
2年前 663
【CAD二次开发】-ObjectARX-扩展字典和有名对象字典(Xrecord)-卡核
【CAD二次开发】-ObjectARX-扩展字典和有名对象字典(Xrecord)
【CAD二次开发】-ObjectARX-扩展字典和有名对象字典(Xrecord)
2年前 355
【CAD二次开发】-ObjectARX-组字典(Group)-卡核
【CAD二次开发】-ObjectARX-组字典(Group)
【CAD二次开发】-ObjectARX-组字典(Group)
2年前 342
【CAD二次开发】-ObjectARX-JIG基本的拖动 BasicJig-卡核
【CAD二次开发】-ObjectARX-JIG基本的拖动 BasicJig
【CAD二次开发】-ObjectARX-JIG基本的拖动 BasicJig
2年前 340
ObjectARX(C++)-ADSRX和用户交互-选择集（SelectionSet）-卡核
ObjectARX(C++)-ADSRX和用户交互-选择集（SelectionSet）
ObjectARX(C++)-ADSRX和用户交互-选择集（SelectionSet）
2年前 333
ObjectARX(C++)-CAD二次开发调试方法-卡核
ObjectARX(C++)-CAD二次开发调试方法
ObjectARX(C++)-CAD二次开发调试方法
2年前 327
相关推荐
《从0到1打造自主图形平台》-基本几何(7)-卡核
《从0到1打造自主图形平台》-基本几何(7)
《从0到1打造自主图形平台》-基本几何(7)
7个月前 4.8W+
《从0到1打造自主图形平台》-图形数据库(3)-卡核
《从0到1打造自主图形平台》-图形数据库(3)
《从0到1打造自主图形平台》-图形数据库(3)
2年前 4.8W+
内存越界一定会导致程序崩溃吗？详解内存越界-卡核
内存越界一定会导致程序崩溃吗？详解内存越界
内存越界一定会导致程序崩溃吗？详解内存越界
4个月前 4.5W+
《从0到1打造自主图形平台》-块与块参照/族与族实例(9)-卡核
《从0到1打造自主图形平台》-块与块参照/族与族实例(9)
《从0到1打造自主图形平台》-块与块参照/族与族实例(9)
7个月前 4.5W+
《从0到1打造自主图形平台》-图层(6)-卡核
《从0到1打造自主图形平台》-图层(6)
《从0到1打造自主图形平台》-图层(6)
11个月前 4.2W+
《从0到1打造自主图形平台》-图形平台架构(20)-卡核
《从0到1打造自主图形平台》-图形平台架构(20)
《从0到1打造自主图形平台》-图形平台架构(20)
7个月前 4.1W+
评论 抢沙发
头像
欢迎您留下宝贵的见解！
提交
头像

昵称

取消
昵称

请填写用户信息：

  • 昵称(必填)
  • 邮箱(必填)
表情
[aoman][baiyan][bishi][bizui][cahan][ciya][dabing][daku][deyi][doge][fadai][fanu][fendou][ganga][guzhang][haixiu][hanxiao][zuohengheng][zhuakuang][zhouma][zhemo][zhayanjian][zaijian][yun][youhengheng][yiwen][yinxian][xu][xieyanxiao][xiaoku][xiaojiujie][xia][wunai][wozuimei][weixiao][weiqu][tuosai][tu][touxiao][tiaopi][shui][se][saorao][qiudale][qinqin][qiaoda][piezui][penxue][nanguo][liulei][liuhan][lenghan][leiben][kun][kuaikule][ku][koubi][kelian][keai][jingya][jingxi][jingkong][jie][huaixiao][haqian][aini][OK][qiang][quantou][shengli][woshou][gouyin][baoquan][aixin][bangbangtang][xiaoyanger][xigua][hexie][pijiu][lanqiu][juhua][hecai][haobang][caidao][baojin][chi][dan][kulou][shuai][shouqiang][yangtuo][youling]
代码

请输入代码：

确认

    暂无评论内容
