QCAD 扩展开发

功能列表

• 点 [示例]

• Widget

  • 图层管理器
  • 过滤器

• 修改

  • 块属性列表
  • 图层列表

• 插件国际化支持

• 引用实体的概略显示（只显示圆）

图层管理器

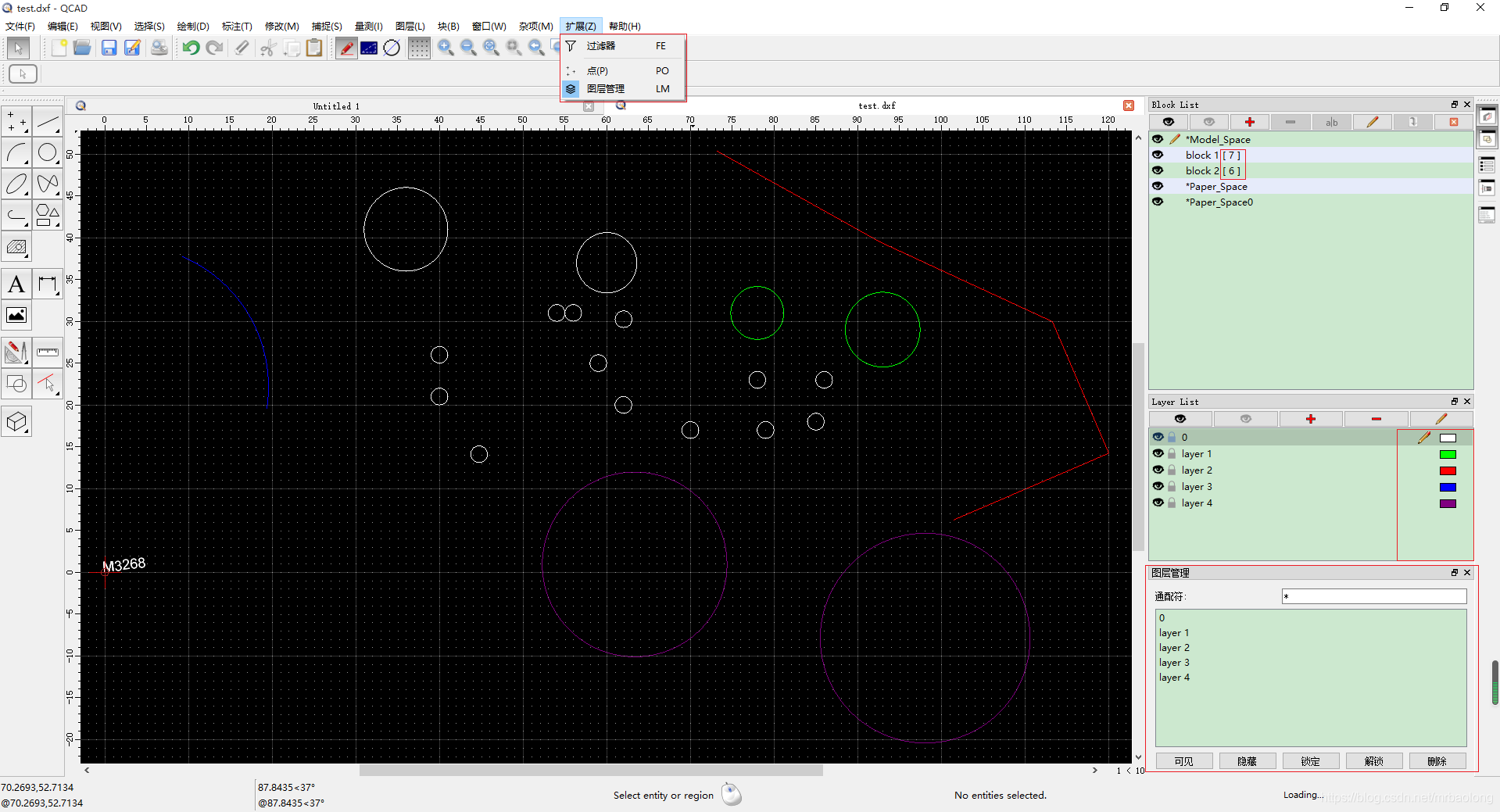

菜单[ Extensions(扩展)]->[Layer Manager （图层管理器）]

操作

过滤筛选

在[Filter Pattern]中输入通配符，如 *、?、[0-9] 和[a-z] 。

• * 表示 0 或多个字符
• ? 表示 任意 1 个字符
• [0-9] 表示0-9中的任意1个字符
• [a-z] 表示a-z中的任意1个字符

示例

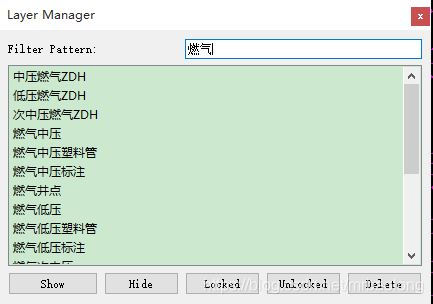

燃气 匹配名称中含有燃气的图层。

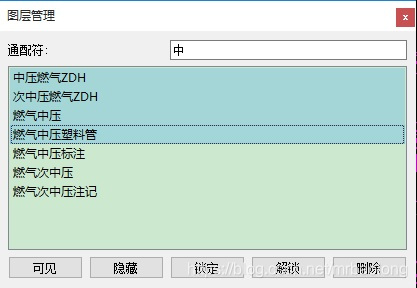

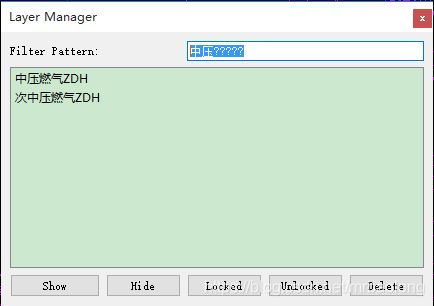

中压????? 匹配名称中含有中压后跟5个字符的图层。

列表多选

选择图层项目，以便应用可见、隐藏、锁定、解锁和删除操作

可见、隐藏、锁定、解锁和删除操作

• [Show] 使选择图层可见
• [Hide] 使选择图层隐藏
• [Locked] 使选择图层锁定
• [UnLocked] 使选择图层解锁
• [Delete] 删除选择图层

查询过滤器

菜单[ Extensions(扩展)]->[Filter Editor（过滤器）]

操作

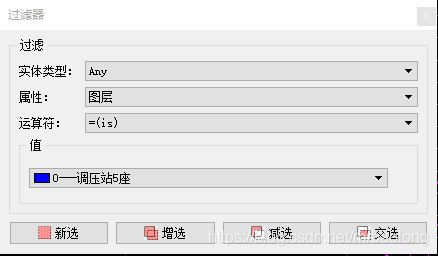

选择类型

• [New] 重新选择
• [Add] 增选
• [Subtract] 减选
• [Intersect] 两次选择取交集

实体类型查询 [Entity type]

可以对 Point,Line,PolyLine,块等实体类型选择。

实体属性值查询 [Property]

可以对 实体所在图层、显示颜色、块名及长度范围进行选择。

实体属性值比较运算符 [Comparison]

支持 =，!=, >,<,包含(contains),字符开头(start with),字符结尾（end with)等操作。

示例

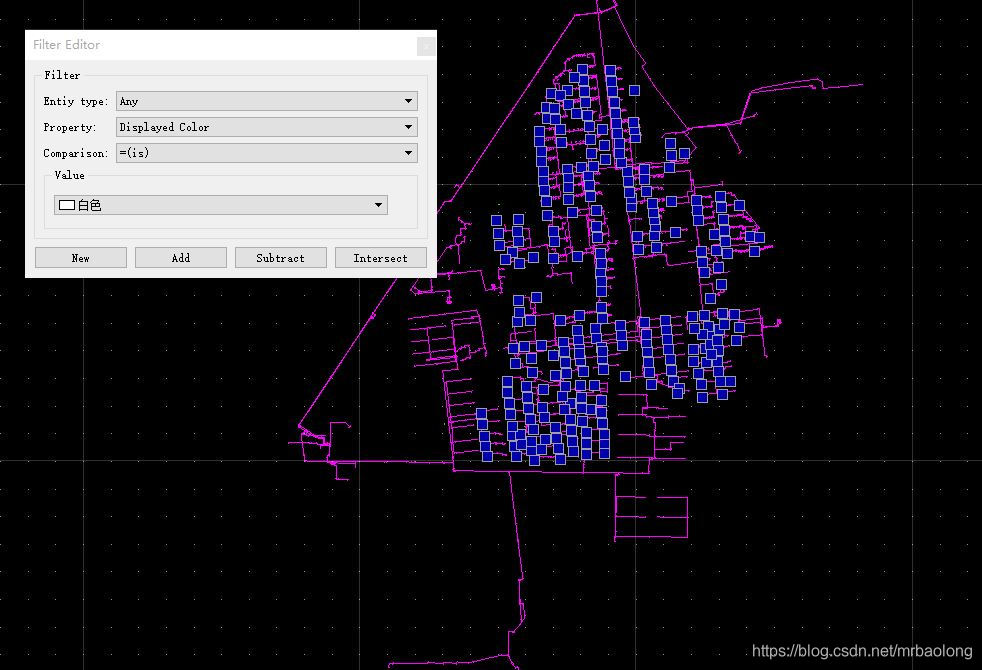

选择显示颜色为白色的所有实体

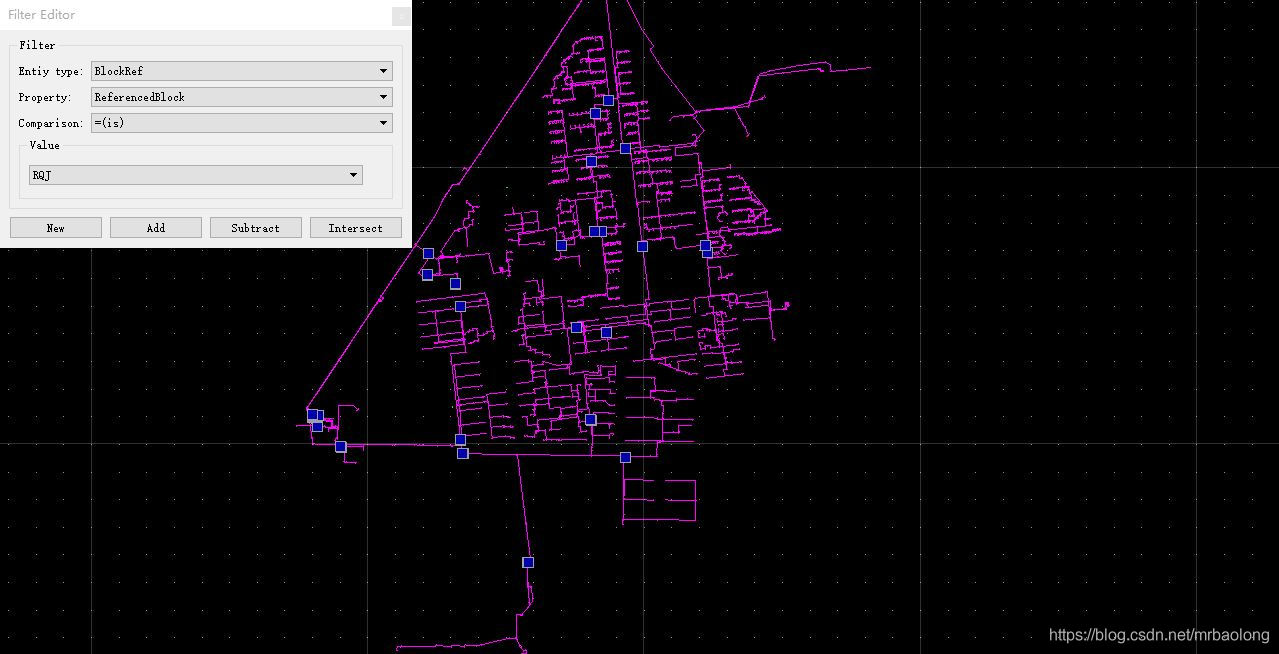

选择块名为RQJ的块实体

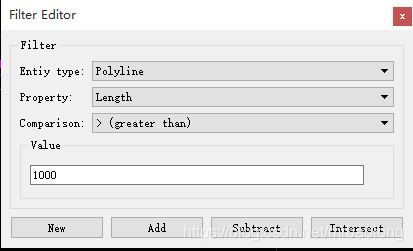

选择多段线长度大于1000的实体

提示：选择多段线长度大于 1000 且小于 10000

• 首先选择多段线大于1000的实体,进行[New]操作,
• 然后选择多段线小于10000的实体,进行[Intersect]相交操作。

块属性列表

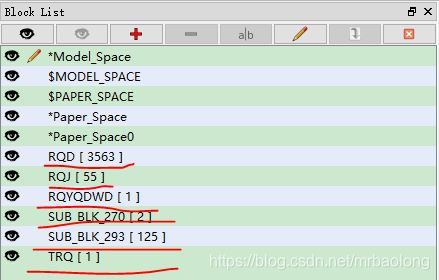

显示引用块实体的数目

图层显示列表

添加图层条目编辑图标和显示图层颜色样式图标

发布版本

百度网盘提取码：kytq
QCAD64Setup 3.25.0.0(git_bdbe759_wblong_20200918105706)
