ACIS,Parasolid,OPENCASCADECAD几何内核对比



1.ACIS

ACIS是美国spatial technology公司的产品,是应用于CAD系统开发的几何平台。它提供从简单实体到复杂实体的造型功能,以及实体的布尔运算、曲面裁减、曲面过渡等多种编辑功能,还提供了实体的数据存储功能和SAT文件的输入、输出功能。

ACIS的特点是采用面向对象的数据结构,用C++编程,使得线架造型、曲面造型、实体造型任意灵活组合使用。线架造型仅用边和顶点定义物体;曲面造型类似线框造型,只不过多定义了物体的可视面;实体造型用物体的大小、形状、密度和属性(重量、容积、重心)来表示。

ACIS产品使用软件组件技术,用户可使用所需的部件,也可以用自己开发的部件来替代ACIS的部件。ACIS产品包括一系列的ACIS 3D Toolkit几何造型和多种可选择的软件包,一个软件包类似于一个或多个部件,提供一些高级专业函数,可以单独出售给需要特定功能的用户。ACIS产品可向外出售接口源程序,同时鼓励各家软件公司在ACIS核心开发系统的基础上发展与STEP标准相兼容的集成制造系统。

2.Parasolid

Parasolid是一个几何建模内核,最初由Shape Data Limited开发,现在由Siemens PLM Software(前身为UGS Corp.)拥有,可以被其他公司许可用于其3D计算机图形软件产品。

Parasolid的功能包括模型创建和编辑实用程序,如布尔建模操作,特征建模支持,高级曲面设计,加厚和挖空,混合和切片以及图纸建模。Parasolid还包括用于直接模型编辑的工具,包括逐渐变细,偏移,几何替换以及通过自动再生周围数据来移除特征细节。Parasolid还提供广泛的图形和渲染支持,包括隐藏线,线框和绘图,曲面细分和模型数据查询。

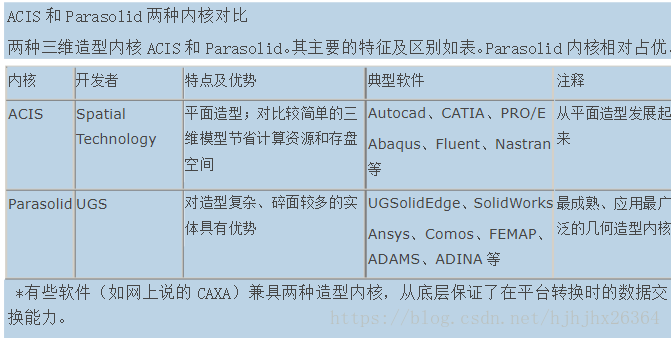

3.ACIS和Parasolid对比

图片[1]-ACIS,Parasolid,OPENCASCADECAD几何内核对比-卡核

4.OPENCASCADE

Open CASCADE (简称OCC)是一开源的几何造型引擎。基于该建模引擎发展了若干CAD/CAE/CAM软件,如国外的FreeCAD、HeeksCAD,国内的AnyCAD。Open CASCADE(简称OCC)为开源社区比较成熟的基于BREP结构的建模引擎,能够满足二维三维实体造型和曲面造型,国内研究和使用它的单位也越来越多.OCC可以分为建模、可视化和数据管理(OCAF)三大模块。其中建模为核心组件;可视化组件基于OpenGL,相对其他的三维可视化OpenGL平台(如Coin3d,OpenInventor,Ogre3d,OSG,VTK等),功能简单,并且显示效果比较差,不能充分利用GPU硬件加速;OCAF采用树的方式管理数据,使用比较复杂,效率比较低,并且不适合自定义扩展。因此,不推荐使用OCC的可视化和数据管理组件.\\

图片[2]-ACIS,Parasolid,OPENCASCADECAD几何内核对比-卡核

5.国际主流CAD谱系

1)IBM/达索   达索原来是法国的私营飞机公司,从1976年起自主开发CATIA三维曲面造型和数控加工系统。1975年从美国洛克希德飞机公司用100万美元购买了CADAM系统的源程序,认真学习CADAM的开发成果,同时紧密依托IBM的计算机硬件环境。1981年产品开始上市。1989年洛克希德由于在研制军用飞机中缺乏资金,被迫出卖CADAM公司。经过IBM的中介,达索用2.7亿美元兼并了CADAM。此后,达索于1997年6月用3.1亿美元收购了微机上最畅销的新一代参数化特征造型软件Solidworks。1998年12月通过内部协商,合并了法国另两家最有名的CAD公司产品的经营权,即Matra财团的工业设计和加工软件Euclid/Styler和Machinist,以及Cisigraph的NURBS曲面工业设计软件Strim 100和注塑模设计软件Strim/Flow。2000年7月用2 150万美元现金收购了ACIS几何平台。1998年2月达索与IBM合资成立ENOVIA公司,从事企业的信息系统集成和第二代产品数据管理系统的开发。此外,达索还将原来在IBM主机和工作站上运行的CATIA系统改写成微机版,推出了专供生产车间布置生产线用的DELMIA软件。由于IBM控股,IBM/达索的年营业额历来占CAD市场的首位。波音是CATIA的最大用户。

图片[3]-ACIS,Parasolid,OPENCASCADECAD几何内核对比-卡核

2)UGS   产品有1976年起开发的UG(Unigraphics) CAD/CAE/CAM集成系统,Parasolid几何平台,从Intergraph公司转移来的SolidEdge微机版参数化特征系统,iMAN产品数据管理系统,以及我国还不熟悉的ProductVision, FactoryCAD, FactoryFlow, Sense8, VisConcept, VisConference, VisMockup等等。
  图片[4]-ACIS,Parasolid,OPENCASCADECAD几何内核对比-卡核
    3)SDRC   1967年建立,从事结构的动力分析,以后增加几何造型功能,于1987年形成I-DEAS CAD/CAE/CAM集成系统。它的另一个十分有名的产品是Metaphase Ⅱ网上产品数据管理系统。

    4)PTC   创建于1985年,Pro/E特征造型系统的销售极好。1997年11月用2.62亿美元并购了CV公司,合并了CV的产品数据管理系统Optegra和CAD/CAM系统CADDS5的广大用户市场。PTC新开发的Windchill新一代企业信息管理系统,内容包括SCM供应链管理,ERP企业资源管理,CRM客户关系管理和CPC协同产品商务等,被认为是全球范围内相关企业从事动态协作,覆盖产品全生命周期,网上管理产品信息和过程的完整解决方案。PTC还兼并了英国从事CAD虚拟场景生成的Division公司。

    5)Intergraph   创建于1969年,从事GIS地理信息系统和AEC工程建设软件开发,是最有名的AEC软件公司。以后进入机械CAD领域,采用了美国Bentley公司的Microstation三维几何平台。

  6)Autodesk   1982年成立,国内非常熟悉。产品已有二、三维设计Autodesk、MDT、Inventor, 地理信息系统Map/World/Guide,计算机动画3D Studio,产品数据管理Workcenter等,并且正在全面增强网络功能。
  图片[5]-ACIS,Parasolid,OPENCASCADECAD几何内核对比-卡核
   7)Bentley   创建于1984年,主要产品有:面向机械领域的Modeler; 面向建筑领域的Triforma;面向地理工程领域的GeoGraphics; 面向土木(道路桥梁)工程领域的CivilPak; 面向工厂设计领域的PlantSchematic,以及五种专业产品共享的Microstation几何平台和Microstation/J网络工具平台。Bentley原来与Intergraph紧密合作,委托后者销售软件。1995年后开始独立进入市场。它在工程建设领域的用户占有率高于Autodesk产品。

6.总结

国内有几所高校(如重庆大学、华中科大、清华大学等)有使用ACIS进行项目应用,并且由若干硕士、博士论文发表。ACIS学习曲线比较陡峭,公开资料比较稀缺,需要购买单独的技术支持服务。考虑到成本因素,在项目开发初期不建议使用该平台。比较适合有充足资金的项目。

1)中望CAD

图片[6]-ACIS,Parasolid,OPENCASCADECAD几何内核对比-卡核

2)ANYCAD

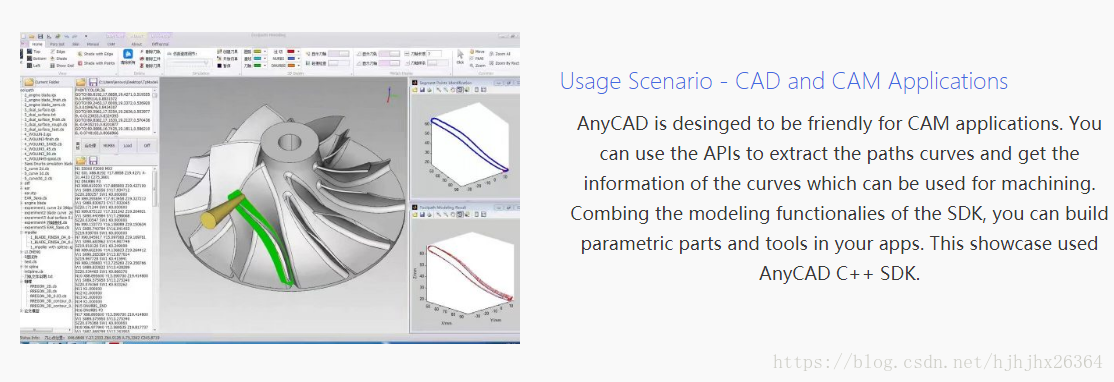

图片[7]-ACIS,Parasolid,OPENCASCADECAD几何内核对比-卡核
