工业机器人(11)-串联机器人、并联机器人和混联机器人

机器人从机构学的角度可以分为串联机器人和并联机器人两大类。串联机器人以开环机构为机器人机构原型;并联机器人为有一个或几个闭环组成的关节点坐标相互关联的机器人。





串联机器人

串联机器人是一种开式运动链机器人,它是由一系列连杆通过转动关节或移动关节串联形成的。采用驱动器驱动各个关节的运动从而带动连杆的相对运动,使末端焊枪达到合适的位姿。

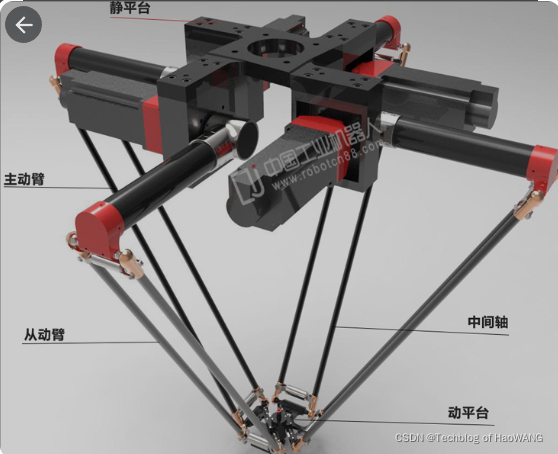

并联机器人

并联机器人是指动平台和定平台,通过至少两个独立的运动链相连接,机构具有两个或者两个以上的自由度,以并联方式驱动的一种闭环的机器人。

并联机器人和传统工业用串联机器人在应用上构成互补关系,它是一个封闭的运动链,和串联机器人相比较,一般由上下运动平台和两条或者两条以上运动支链构成,运动平台和运动支链之间构成一个或多个闭环机构,通过改变各个支链的运动状态,使整个机构具有多个可以操作的自由度。

串联机器人和并联机器人的区别

一、结构不同

1、串联机器人:由刚度很大的杆通过关节连接起来的,除了两端的杆只能和前或后连接外,每一个杆和前面和后面的杆通过关节连接在一起。

2、并联机器人:动平台和定平台通过至少两个独立的运动链相连接,机构具有两个或两个以上自由度,且以并联方式驱动的一种闭环机构。

二、特点不同

1、串联机器人:需要减速器;驱动功率不同,电机型号不一;电机位于运动构建,惯量大;正解简单,逆解复杂。

2、并联机器人:无需减速器,成本比较低;所有的驱动功率相同、易于产品化;电机位于机架,惯量小;逆解简单,易于实时控制。

三、应用场合不同

1、串联机器人:应用于很多领域,如各种机床,装配车间等。

2、并联机器人:主要用于精密紧凑的应用场合,竞争点集中在速度、重复定位精度和动态性能等方面。
