在实际的项目中，我们想要实现良好的与用户的互动，图形界面是我们不能忽视的部分。接下来的内容，我们会讲到

1. 安装图形界面设计工具——QTdesigner
2.主界面添加菜单栏
3.弹出自定义对话框

一、安装QTdesigner

我们安装的pythonocc虚拟环境已经包含了pyqt的相关文件，但是缺少了qtdesigner
qtdesigner也就是可视化的图形界面设计器，可以让你通过简单的拖拉拽实现图形界面的设计（如：主界面，对话框等），具体安装步骤如下：

1.下载一个pyqt5-tool.whl文件：

链接：https://pan.baidu.com/s/1V-xdaFbR1R_3xswbQvyfTA
提取码：5t3z

将此文件放在anaconda prompt 默认进入的文件夹（比如我的是 C:\\Users\\Administrator）

2.激活工具

然后程序代码（在 anaconda prompt中输入）：

activate pythonocc #激活pythonocc环境

pip install  PyQt5_Tools-5.7.dev1-py3-none-any.whl 在此环境中安装此包

然后在（我的是在这里）D:\\ProgramData\\Anaconda3\\envs\\pythonocc\\Lib\\site-packages\\PyQt5-tools\\designer
找到qtdesigner

3.在pycharm中添加该工具

打开pycharm，进入externa tool 创建一个新的项目，按照图片中的内容命名即可：

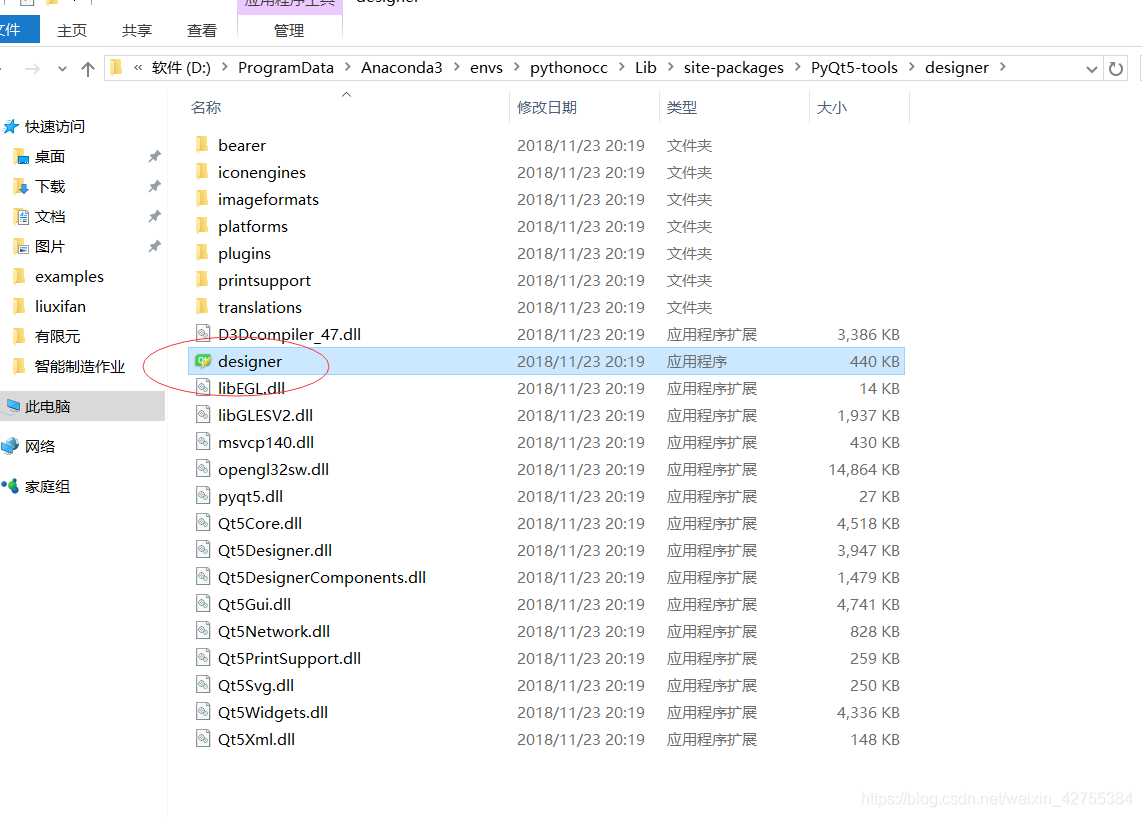

在program选项中找到designer.exe（我的是在D:\\ProgramData\\Anaconda3\\envs\\pythonocc\\Lib\\site-packages\\PyQt5-tools\\designer\\designer.exe）
在working directory 输入：$FileDir$

然后ok–>apply后，试着运行一下

在左侧区域右键，打开qtdesigner

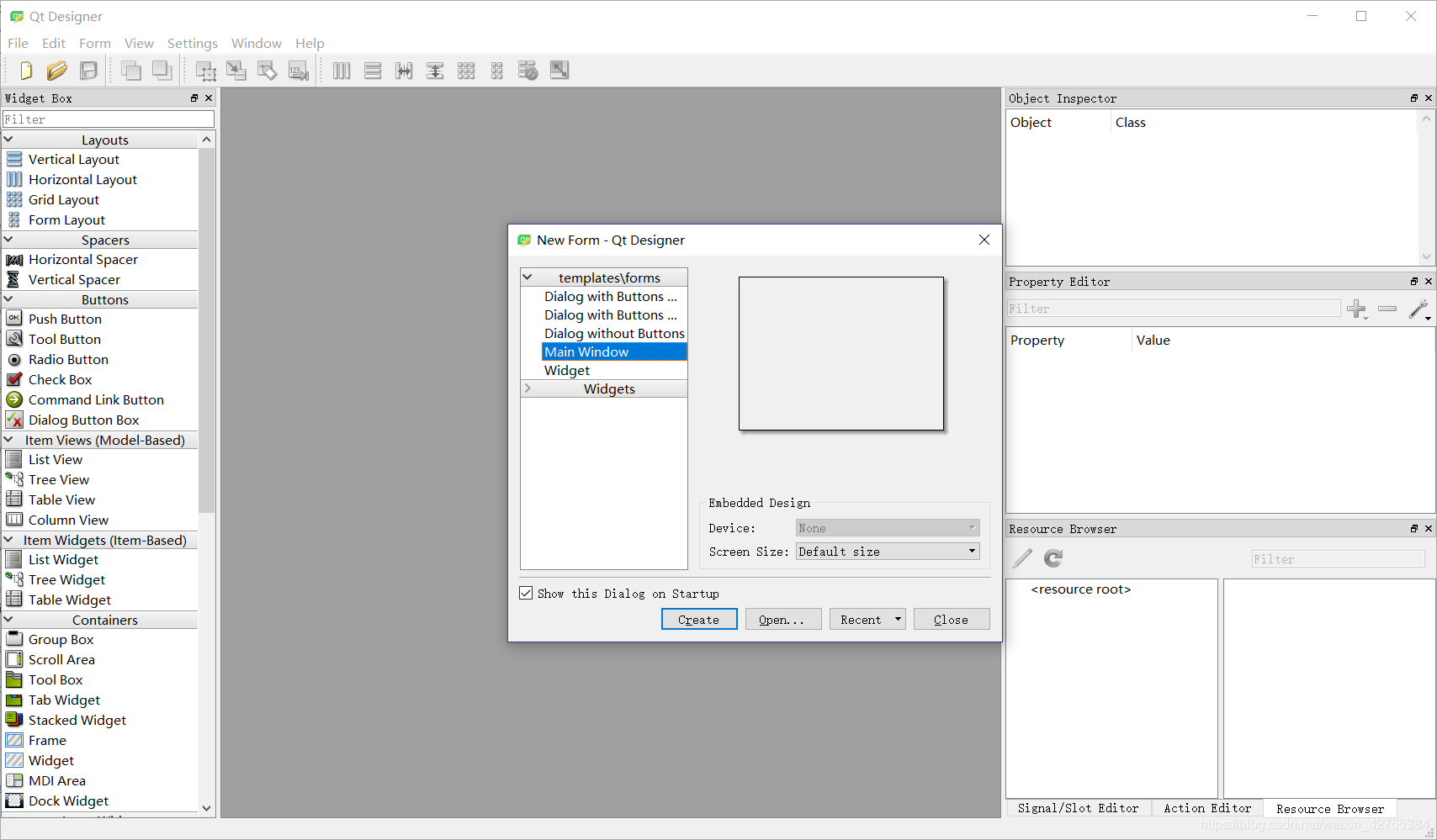

出现如下界面则为成功：

二、主界面添加菜单栏

代码如下：（同时你可以在这里获得代码文件：https://download.csdn.net/download/weixin_42755384/10838771）

#主页添加菜单栏，并在子菜单中可以打开文件选择对话框
from OCC.Display.SimpleGui import init_display
from OCC.gp import gp_Pnt
from PyQt5.QtWidgets import QFileDialog

if __name__ == '__main__':
    display, start_display, add_menu, add_function_to_menu = init_display()
    P0=gp_Pnt(0,0,1)
    P1 =gp_Pnt(0, 30, 20)

    menu_name = '打开'
    menu_name2 = '绘制模型'
    add_menu(menu_name)
    add_menu(menu_name2)
    add_function_to_menu(menu_name, QFileDialog.getOpenFileName)
    start_display()

效果图如下：

三、弹出自定义对话框

（以下程序文件可在该处下载：（有两个文件）https://download.csdn.net/download/weixin_42755384/10838823）

1.使用pyqtdesigner 设计一个对话框

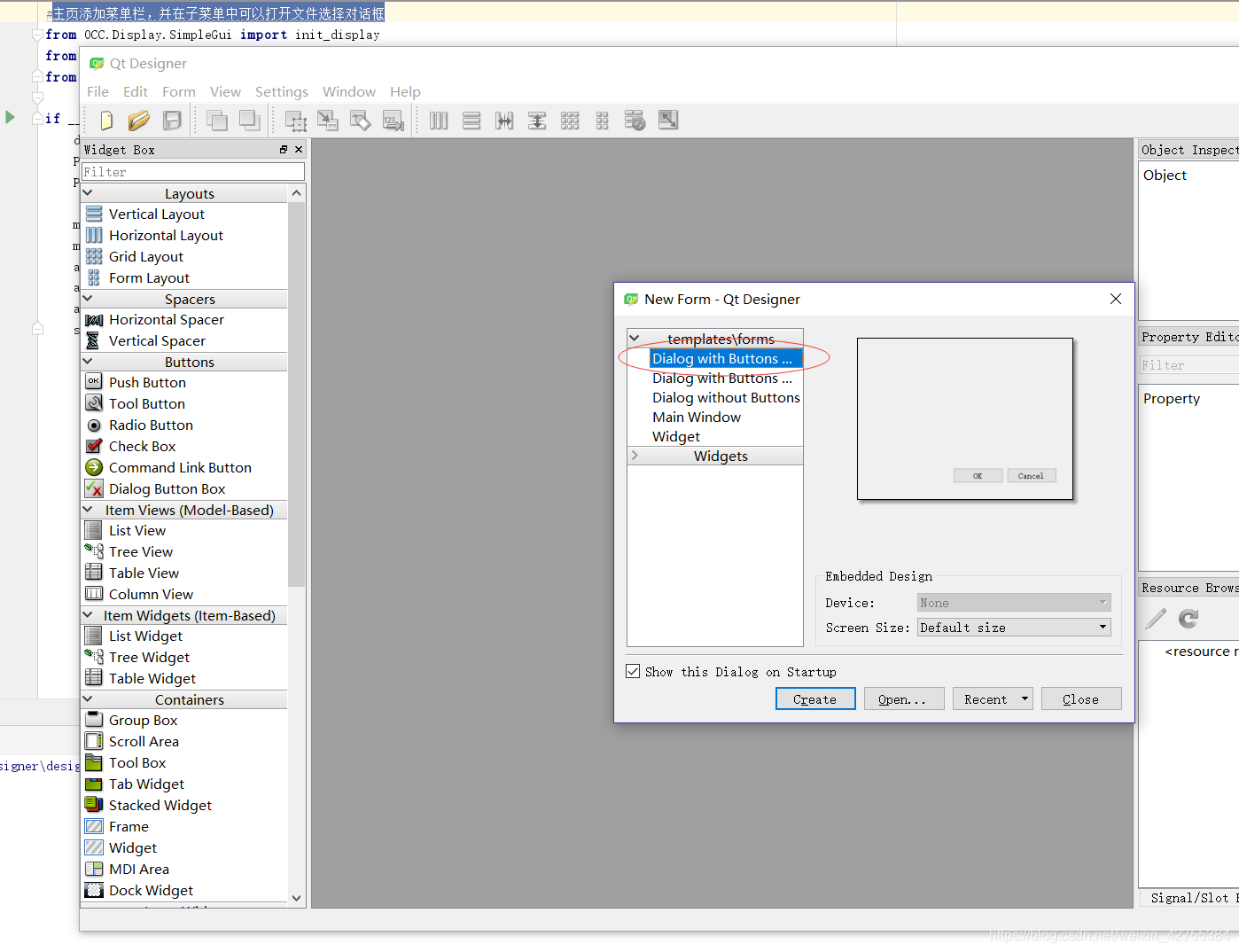

如（一）中所介绍，从external tool中打开qtdesigner，选择dialog with button

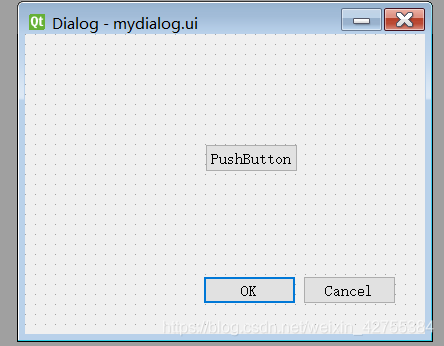

随便设计一个页面

设计好后，使用pyuic（此处不详述，可以自行百度）将ui界面转成py程序
mydialog.py

# -*- coding: utf-8 -*-

# Form implementation generated from reading ui file 'mydialog.ui'
#
# Created by: PyQt5 UI code generator 5.6
#
# WARNING! All changes made in this file will be lost!

from PyQt5 import QtCore, QtGui, QtWidgets

class Ui_Dialog(object):
    def setupUi(self, Dialog):
        Dialog.setObjectName("Dialog")
        Dialog.resize(400, 300)
        self.buttonBox = QtWidgets.QDialogButtonBox(Dialog)
        self.buttonBox.setGeometry(QtCore.QRect(30, 240, 341, 32))
        self.buttonBox.setOrientation(QtCore.Qt.Horizontal)
        self.buttonBox.setStandardButtons(QtWidgets.QDialogButtonBox.Cancel|QtWidgets.QDialogButtonBox.Ok)
        self.buttonBox.setObjectName("buttonBox")
        self.pushButton = QtWidgets.QPushButton(Dialog)
        self.pushButton.setGeometry(QtCore.QRect(180, 110, 93, 28))
        self.pushButton.setObjectName("pushButton")

        self.retranslateUi(Dialog)
        self.buttonBox.accepted.connect(Dialog.accept)
        self.buttonBox.rejected.connect(Dialog.reject)
        QtCore.QMetaObject.connectSlotsByName(Dialog)

    def retranslateUi(self, Dialog):
        _translate = QtCore.QCoreApplication.translate
        Dialog.setWindowTitle(_translate("Dialog", "Dialog"))
        self.pushButton.setText(_translate("Dialog", "PushButton"))

2.主函数（并在主函数中调用自定义对话框）

test2.py
（实现点击一个点弹出自定义对话框）

import sys
from OCC.Display.SimpleGui import init_display
from OCC.gp import gp_Pnt
from mydialog import* #调用自定义对话框


def mydialog(shp,*argus):
    for point in shp:
        myDialog = QtWidgets.QDialog()
        ui = Ui_Dialog()
        ui.setupUi(myDialog)  # setupUi()是由.ui文件生成的类的构造函数（初始化界面）
        myDialog.show()
        sys.exit(myDialog.exec_())  # 如果没有这个函数，则对话框闪退


if __name__ == '__main__':
    display, start_display, add_menu, add_function_to_menu = init_display()
    P0=gp_Pnt(0,0,1)
    P1 =gp_Pnt(0, 30, 20)
    menu_name = '打开'
    menu_name2 = '绘制模型'
    add_menu(menu_name)
    add_menu(menu_name2)
    display.DisplayShape(P0)
    display.SetSelectionModeVertex()  # 启动点的选中功能
    display.register_select_callback(mydialog)   #点击执行对话框
    start_display()

结果如图所示：
