【Qt】水平和垂直布局

00. 目录

01. 概述

QBoxLayout可以在水平方向或垂直方向上排列控件，由QHBoxLayout、QVBoxLayout所继承。

QHBoxLayout：水平布局，在水平方向上排列控件，即：左右排列。
QVBoxLayout：垂直布局，在垂直方向上排列控件，即：上下排列。

通过查看源码，我们可以发现，水平布局、垂直布局除了构造时的方向（LeftToRight、TopToBottom）不同外，其它均相同。

因此我们以QHBoxLayout为例，来讲解QBoxLayout的常用功能。

02. 开发环境

Windows系统：Windows10

Qt版本：Qt5.15或者Qt6

03. 水平布局常用方式

3.1 第一种方式是使用 Qt 提供的布局，从工具箱中找到相关的布局，然后将其拖拽到 UI 窗口中

将相应的控件放入到布局对应的红色框内部，这些控件就按照布局的样式自动排列了。

除此之外，我们也可以修改当前布局，需要先选中当前布局，然后鼠标右键，在右键菜单中找布局在其子菜单项中选择其他布局即可

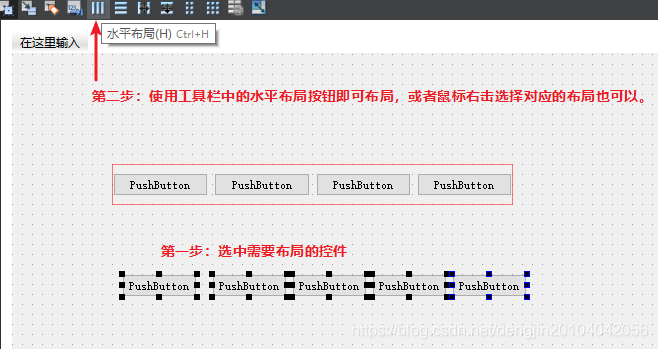

3.2 第二种方式是直接在父窗口中对选中子部件进行布局。可以鼠标右击选择布局，也可以使用工具栏中的布局工具布局。

3.3 第三种方式：使用代码进行布局

    QWidget *window = new QWidget;
    QPushButton *button1 = new QPushButton("One");
    QPushButton *button2 = new QPushButton("Two");
    QPushButton *button3 = new QPushButton("Three");
    QPushButton *button4 = new QPushButton("Four");
    QPushButton *button5 = new QPushButton("Five");

    QHBoxLayout *layout = new QHBoxLayout;
    layout->addWidget(button1);
    layout->addWidget(button2);
    layout->addWidget(button3);
    layout->addWidget(button4);
    layout->addWidget(button5);

    window->setLayout(layout);
    window->show();

执行结果如下：

04. 水平布局常用设置

4.1 设置外边距

默认的外边距为0，为了美观性我们可以设置下Margin。

//设置外边距
setMargin(int)
setContentsMargins(int left, int top, int right, int bottom);
setContentsMargins(const QMargins &margins)

setMargin可以设置左、上、右、下的外边距，设置之后，他们的外边距是相同的。

setContentsMargins与其功能相同，但是可以将左、上、右、下的外边距设置为不同的值。

使用setMargin(10)将外边距设置为10。

    //设置外边距为10
    layout->setMargin(20);

执行结果如下：

4.2 设置间距

setSpacing(int)
设置间距

一般情况下，会有一个默认间距值，为了保持所有布局的统一性，或者你需要一个更合适的间距值，则需要手动设置。

    QWidget *window = new QWidget;
    QPushButton *button1 = new QPushButton("One");
    QPushButton *button2 = new QPushButton("Two");
    QPushButton *button3 = new QPushButton("Three");
    QPushButton *button4 = new QPushButton("Four");
    QPushButton *button5 = new QPushButton("Five");

    QHBoxLayout *layout = new QHBoxLayout;
    layout->addWidget(button1);
    layout->addWidget(button2);
    layout->addWidget(button3);
    layout->addWidget(button4);
    layout->addWidget(button5);

    //设置外边距为10
    layout->setMargin(20);
    //设置间距为0
    layout->setSpacing(0);

    window->setLayout(layout);

    window->show();

执行结果如下：

4.3 添加伸缩空间

addStretch()
添加了一个伸缩空间（QSpacerItem）。

在第一个控件之前添加伸缩，这样所有的控件就会居右显示。

    QWidget *window = new QWidget;
    QPushButton *button1 = new QPushButton("One");
    QPushButton *button2 = new QPushButton("Two");
    QPushButton *button3 = new QPushButton("Three");
    QPushButton *button4 = new QPushButton("Four");
    QPushButton *button5 = new QPushButton("Five");

    QHBoxLayout *layout = new QHBoxLayout;
    //在第一个按钮之前添加
    layout->addStretch();
    layout->addWidget(button1);
    layout->addWidget(button2);
    layout->addWidget(button3);
    layout->addWidget(button4);
    layout->addWidget(button5);

    //设置外边距为10
    layout->setMargin(20);
    //设置间距为0
    //layout->setSpacing(0);

    window->setLayout(layout);

    window->show();

执行结果：

在最后一个控件之后添加伸缩，这样所有的控件就会居左显示。

    QWidget *window = new QWidget;
    QPushButton *button1 = new QPushButton("One");
    QPushButton *button2 = new QPushButton("Two");
    QPushButton *button3 = new QPushButton("Three");
    QPushButton *button4 = new QPushButton("Four");
    QPushButton *button5 = new QPushButton("Five");

    QHBoxLayout *layout = new QHBoxLayout;

    layout->addWidget(button1);
    layout->addWidget(button2);
    layout->addWidget(button3);
    layout->addWidget(button4);
    layout->addWidget(button5);
	//在最后一个控件添加伸缩
    layout->addStretch();
    //设置外边距为10
    layout->setMargin(20);
    //设置间距为0
    //layout->setSpacing(0);

    window->setLayout(layout);

    window->show();

执行结果：

在第一个控件之前、最后一个控件之后添加伸缩，这样所有的控件就会居中显示。

    QWidget *window = new QWidget;
    QPushButton *button1 = new QPushButton("One");
    QPushButton *button2 = new QPushButton("Two");
    QPushButton *button3 = new QPushButton("Three");
    QPushButton *button4 = new QPushButton("Four");
    QPushButton *button5 = new QPushButton("Five");

    QHBoxLayout *layout = new QHBoxLayout;
    //在第一个按钮之前添加
    layout->addStretch();

    layout->addWidget(button1);
    layout->addWidget(button2);
    layout->addWidget(button3);
    layout->addWidget(button4);
    layout->addWidget(button5);
    //在最后一个添加伸缩
    layout->addStretch();

    //设置外边距为10
    layout->setMargin(20);
    //设置间距为0
    //layout->setSpacing(0);

    window->setLayout(layout);

    window->show();

执行结果

每一个控件之间都添加伸缩，这样所有的控件之间的间距都会相同。

    QWidget *window = new QWidget;
    QPushButton *button1 = new QPushButton("One");
    QPushButton *button2 = new QPushButton("Two");
    QPushButton *button3 = new QPushButton("Three");
    QPushButton *button4 = new QPushButton("Four");
    QPushButton *button5 = new QPushButton("Five");

    QHBoxLayout *layout = new QHBoxLayout;
    //在第一个按钮之前添加
    layout->addStretch();
    layout->addWidget(button1);
    layout->addStretch();
    layout->addWidget(button2);
    layout->addStretch();
    layout->addWidget(button3);
    layout->addStretch();
    layout->addWidget(button4);
    layout->addStretch();
    layout->addWidget(button5);
    //在最后一个添加伸缩
    layout->addStretch();
    //设置外边距为10
    layout->setMargin(20);
    //设置间距为0
    //layout->setSpacing(0);

    window->setLayout(layout);

    window->show();

执行结果：

4.4 添加控件

addWidget(QWidget *, int stretch = 0, Qt::Alignment alignment = 0)
默认的，我们添加控件至水平布局中，默认都是垂直方向居中对齐的。

其中有控件大小不相同的时候就会看得很明显了，如果我们需要将其中的某些控件居上、居下显示，那么可以使用对齐方式Qt::Alignment。

    QWidget *window = new QWidget;
    window->resize(320, 128);
    QPushButton *button1 = new QPushButton("One");
    QPushButton *button2 = new QPushButton("Two");
    QPushButton *button3 = new QPushButton("Three");
    QPushButton *button4 = new QPushButton("Four");
    QPushButton *button5 = new QPushButton("Five");

    QHBoxLayout *layout = new QHBoxLayout;
    //在第一个按钮之前添加
    //水平居左 垂直居上
    layout->addWidget(button1, 0, Qt::AlignLeft | Qt::AlignTop);
    layout->addWidget(button2, 0, Qt::AlignLeft | Qt::AlignTop);
    layout->addWidget(button3);

    //水平居左 垂直居下
    layout->addWidget(button4, 0, Qt::AlignLeft | Qt::AlignBottom);
    layout->addWidget(button5, 0, Qt::AlignLeft | Qt::AlignBottom);

    //设置外边距为10
    layout->setMargin(20);
    //设置间距为10
    layout->setSpacing(10);

    window->setLayout(layout);

    window->show();

执行结果：

4.5 设置布局方向

setDirection(Direction)
设置布局方向
可以设置从左到右、从右到左、从上到下、从下到上等。。。


setDirection(QBoxLayout::RightToLeft)

setDirection(QBoxLayout::TopToBottom);

程序示例：

    QWidget *window = new QWidget;
    window->resize(320, 128);
    QPushButton *button1 = new QPushButton("One");
    QPushButton *button2 = new QPushButton("Two");
    QPushButton *button3 = new QPushButton("Three");
    QPushButton *button4 = new QPushButton("Four");
    QPushButton *button5 = new QPushButton("Five");

    QHBoxLayout *layout = new QHBoxLayout;

    layout->addWidget(button1);
    layout->addWidget(button2);
    layout->addWidget(button3);
    layout->addWidget(button4);
    layout->addWidget(button5);

    //设置外边距为10
    layout->setMargin(20);
    //设置间距为10
    layout->setSpacing(10);

    //设置布局方向
    layout->setDirection(QBoxLayout::TopToBottom);

    window->setLayout(layout);

    window->show();

执行结果：

既然使用了QHBoxLayout，一般就不建议使用TopToBottom或者BottomToTop，如果实在确定不了方向，或者方向可以随意变化，那么建议使用QBoxLayout。

4.6 设置拉伸系数

setStretchFactor(QWidget *w, int stretch);
setStretchFactor(QLayout *l, int stretch);
设置控件、布局的拉伸系数
当窗体大小变化时，控件会根据拉伸系数来做相应的调整。

setStretchFactor(pButton1, 1);
setStretchFactor(pButton2, 2);

设置pButton1的拉伸系数为1，pButton2拉伸系数为2，当窗体变大时，会优先将pButton2进行拉伸，当达到一定程度时，再拉伸pButton1，pButton1与pButton2的宽度比例为1:2。

程序示例：

    QWidget *window = new QWidget;
    window->resize(320, 128);
    QPushButton *button1 = new QPushButton("One");
    QPushButton *button2 = new QPushButton("Two");
    QPushButton *button3 = new QPushButton("Three");
    QPushButton *button4 = new QPushButton("Four");
    QPushButton *button5 = new QPushButton("Five");

    QHBoxLayout *layout = new QHBoxLayout;

    layout->addWidget(button1);
    layout->addWidget(button2);
    layout->addWidget(button3);
    layout->addWidget(button4);
    layout->addWidget(button5);

    //设置外边距为10
    layout->setMargin(20);
    //设置间距为10
    layout->setSpacing(10);

    layout->setStretchFactor(button1, 1);
    layout->setStretchFactor(button2, 2);

    window->setLayout(layout);

    window->show();

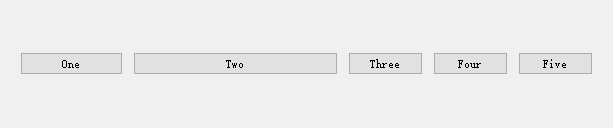

执行结果：

05. 垂直布局

垂直布局和水平布局除了方向不一样之外，其余所有的设置都是一样。
