【Qt】2D绘图之图形视图框架(一)

00. 目录

01. 概述

在前面讲的基本绘图中,我们可以自己绘制各种图形,并且控制它们。但是,如果需要同时绘制很多个相同或不同的图形,并且要控制它们的移动、检测它们的碰撞和叠加;或者我们想让自己绘制的图形可以拖动位置、进行缩放和旋转等操作。实现这些功能,要是还使用以前的方法,那么会十分困难。解决这些问题,可以使用Qt提供的图形视图框架。

图形视图(Graphics View)框架结构的主要特点如下:

  • 图形视图(Graphics View)可以对大量定制的2D图形项进行管理和相互作用。视图部件可以让所有图形项可视化,它还提供了缩放和旋转功能。
  • 框架中包含了一个事件传播构架,提供了和场景中的图形项进行精确的双精度交互的能力,图形项可以处理键盘事件,鼠标的按下、移动、释放和双击事件,还可以跟踪鼠标的移动。
  • 图形视图框架使用一个BSP(Binary Space Partitioning)树来快速发现图形项,也正是因为如此,它可以实时显示一个巨大的场景,甚至包含上百万个图形项。
  • 图形视图框架结构中,系统可以利用Qt绘图系统的反锯齿、OpenGL工具来改善绘图性能。

图形视图结构主要包含三部分:

  • 场景(Scene) :QGraphicsScene类
  • 视图(View) :QGraphicsView类
  • 图形项(Item):QGraphicsItem类

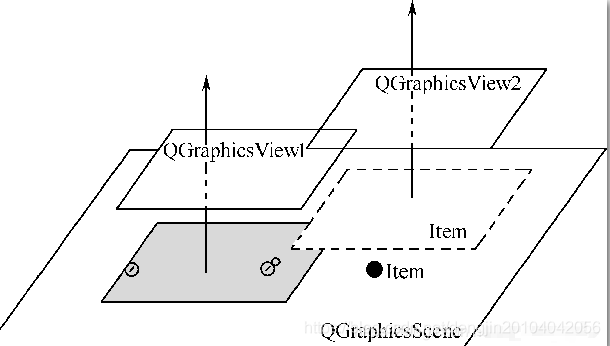

在这里插入图片描述

02. 开发环境

Windows系统:Windows10

Qt版本:Qt5.15或者Qt6

03. 场景(Scene)

场景是图形项QGraphicsItem对象的容器,其主要完成的工作包括:

(1)提供用于管理大量图形项的快速接口;

(2)传播事件给每一个图形项;

(3)管理图形项的状态(如选择和焦点处理);

(4)提供无变换的渲染功能,主要用于打印。

下面是一些QGraphicsScene的常用函数:

  • 可以调用QGraphicsScene: :addItem()函数将图形项添加到场景中,然后调用任意一个图形项发现函数来检索添加的图形项。
  • QGraphicsScene::items()函数和其他几个重载函数可以返回符合条件的所有图形项。这些图形项不是与指定的点、矩形、多边形或者矢量路径相交,就是包含在它们之中。
  • QGraphicsScene::itemAt()函数返回指定点的最上面的图形项。所有的图形项发现函数返回的图形项都是使用递减顺序(例如第一个返回的图形项在最上面,最后返回的图形项在最下面)。
  • 如果要从场景中删除一个图形项,可以使用QGraphicsScene::Removeltem()函数。
  • 可以通过向QGraphicsScene::setSelectionArea()函数中传递一个任意的形状来选择场景中指定的图形项。
  • 如果要获取当前选取的所有图形项的列表,可以使用QGraphicsScene:: selectedltems()函数。
  • 另外可以调用QGraphicsScene:: setFocusItem()或者 QGraph­icsScene:: setFocus( )函数来为一个图形项设置焦点,调用QGraphicsScene:: focusItem()函数来获取当前获得焦点的图形项。
  • QGraphicsScene:: render()函数将场景中的一部分渲染到一个绘图设备上。

下面先来看一个最简单的例子。新建空的Qt项目(Empty qmake Project),项目名称为myscene。然后在这个项目中添加新的C++源文件,命名为main.cpp。添加完成后首先在myscene.pro文件中添加一行代码:

QT += widgets

然后将main.cpp的内容更改如下。

#include <QApplication>
#include <QGraphicsScene>
#include <QGraphicsRectItem>
#include <QDebug>



int main(int argc, char **argv)
{
    QApplication app(argc, argv);

    //新建场景
    QGraphicsScene scene;
    //创建矩形图形项
    QGraphicsRectItem *item = new QGraphicsRectItem(0, 0, 100, 100);
    //将图形项添加到场景中
    scene.addItem(item);

    //输出(50, 50)点处的图形项
    qDebug() << scene.itemAt(50, 50, QTransform());

    return app.exec();
}

这里先创建了一个场景,然后创建了一个矩形图形项,并且将该图形项添加到了场景中。然后使用itemAt()函数来返回指定坐标处最顶层的图形项,这里返回的就是刚才添加的矩形图形项。现在可以运行程序,不过因为还没有设置视图,所以不会出现任何图形界面,这时可以在应用程序输出栏中看到输出的项目的信息如下:

QGraphicsItem(0x18a8720, pos=0,0)

04. 视图(View)

QGraphicsView提供了视图部件,它用来使场景中的内容可视化。可以连接多个视图到同一个场景来为相同的数据集提供多个视口。

下面是一些QGraphicsView:的常用函数:

  • 视图部件是一个可滚动的区域,提供了一个滚动条来浏览大的场景,可以使用setDragMode()函数以QGraphicsView::SCrollHandDrag为参数来使光标变为手掌形状,从而可以拖动场景。
  • 如果设置 setDragMode()的参数为QGraphicsView::RubberBandDrag,那么可以在视图上使用 鼠标拖出橡皮筋框来选择图形项。
  • 默认的QGraphicsView提供了一个QWidget作为视口部件,如果要使用OpenGL进行植染,可以调用QGraphicsView::setViewport()设置QOpenGLWidget作为视口。QGraphicsView会获取视口部件的拥有权(ownership)。

在前面的程序中先添加头文件# include ,然后main.cpp文件中的代码:

#include <QApplication>
#include <QGraphicsScene>
#include <QGraphicsView>
#include <QGraphicsRectItem>
#include <QDebug>



int main(int argc, char **argv)
{
    QApplication app(argc, argv);

    //新建场景
    QGraphicsScene scene;
    //创建矩形图形项
    QGraphicsRectItem *item = new QGraphicsRectItem(0, 0, 100, 100);
    //将图形项添加到场景中
    scene.addItem(item);

    //输出(50, 50)点处的图形项
    qDebug() << scene.itemAt(50, 50, QTransform());


    //创建视图
    QGraphicsView view(&scene);
    //设置场景的前景色
    view.setForegroundBrush(QColor(255, 255, 0, 100));
    //设置场景的背景图片
    view.setBackgroundBrush(QPixmap(":/image/d.png"));

    view.resize(400, 300);
    view.show();

    return app.exec();
}

这里新建了视图部件,并指定了要可视化的场景。然后为该视图设置了场景前景色和背景图片。一个场景分为3层:图形项层(ItemLayer)、前景层(ForegroundLayer)和背景层(BackgroundLayer)。场景的绘制总是从背景层开始,然后是图形项层,最后是前景层。前景层和背景层都可以使用QBrush进行填充,比如使用渐变和贴图等。这里的前景色设置为半透明的黄色,当然也可以设置为其他的填充。这里要提示一下,其实使用好前景色可以实现很多特殊的效果,比如使用半透明的黑色便可以实现夜幕降临的效果。

代码中使用了 QGraphicsView类中的函数来设置场景中的背景和前景,其实也可以使用QGraphicsScene中的同名函数来实现,不过它们的效果并不完全 一样。如果使用QGraphicsScene对象设置了场景背景或者前景,那么对所有关联了该场景的视图都有效,而QGraphicsView对象设置的场景的背景或者前景,只对它本身对应的视图有效。

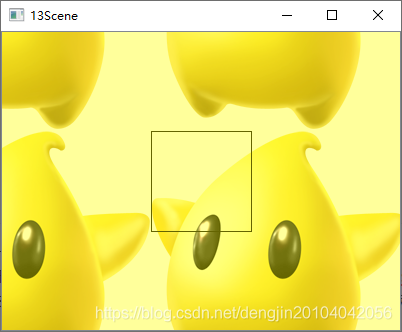

运行程序,效果如下图所示。可以看到矩形图形项和背景图片都是在视图中间部分进行绘制的,这个问题会在后面的坐标系统部分详细讲解。
在这里插入图片描述

05. 图形项

QGraphicsItem是场景中图形项的基类。图形视图框架为典型的形状提供了标准的图形项,比如矩形(QGraphicsRectlem)、椭圆(QGraphicsEllipseltem)和文本项(QGraphicsTextltem)。不过,只有编写自定义的图形项时才能发挥QGraphicsItem的强大功能。

QGraphicsItem主要支持以下功能:

  • 鼠标按下、移动、释放、双击、悬停、滚轮和右键菜单事件;
  • 键盘输入焦点和键盘事件;
  • 拖放事件;
  • 分组,使用QGraphicsItemGroup通过parent-child关系来实现;
  • 碰撞检测。

除此之外,图形项还可以存储自定义的数据,可以使用setData()进行数据存储,然后使用data()获取其中的数据。下面自定义图形项。

在前面的程序中添加新文件,模板选择C+ +类,类名为Myltem,基类为 QGraphicsItem,类型信息选择“无”。添加完成后,在myitem.h文件中添加两个函数的声明:

#ifndef MYITEM_H
#define MYITEM_H

#include <QGraphicsItem>

class MyItem : public QGraphicsItem
{
public:
    MyItem();

    //返回要绘制图形项的矩形区域
    QRectF boundingRect() const;

    //用来执行实际的绘图操作
    void paint(QPainter *painter, const QStyleOptionGraphicsItem *option,
               QWidget *widget);
};

#endif // MYITEM_H

再到myitem.cpp文件中添加头文件# include ,然后定义添加的两个函数:

#include "myitem.h"

#include <QPainter>

MyItem::MyItem()
{

}


//返回要绘制图形项的矩形区域
QRectF MyItem::boundingRect() const
{
    qreal penWidth = 1;

    return QRectF(0 - penWidth / 2, 0 - penWidth / 2,
                  20 + penWidth, 20 + penWidth);
}

//用来执行实际的绘图操作
void MyItem::paint(QPainter *painter, const QStyleOptionGraphicsItem *option, QWidget *widget)
{
    //声明参数没有使用
    Q_UNUSED(option);
    Q_UNUSED(widget);

    painter->setBrush(Qt::red);
    painter->drawRect(0, 0, 20, 20);
}

要实现自定义的图形项,那么首先要创建一个QGraphicsItem的子类,然后重新实现它的两个纯虚公共函数:boimdingRect()和paint(),前者用来返回要绘制图形项的矩形区域,后者用来执行实际的绘图操作。其中,boimdingRect()函数将图形项的外部边界定义为一个矩形,所有的绘图操作都必须限制在图形项的边界矩形之中。而且,QGraphicsView要使用这个矩形来剔除那些不可见的图形项,另外QGraphicsItem的碰撞检测机制也需要使用到这个边界矩形。

下面到main.cpp中添加#include “myitem.h”,将程序改为:

#include <QApplication>
#include <QGraphicsScene>
#include <QGraphicsView>
#include <QGraphicsRectItem>
#include <QDebug>
#include "myitem.h"



int main(int argc, char **argv)
{
    QApplication app(argc, argv);

    //新建场景
    QGraphicsScene scene;
    //创建矩形图形项
    //QGraphicsRectItem *item = new QGraphicsRectItem(0, 0, 100, 100);
    MyItem *item = new MyItem;
    //将图形项添加到场景中
    scene.addItem(item);

    //输出(50, 50)点处的图形项
    qDebug() << scene.itemAt(50, 50, QTransform());


    //创建视图
    QGraphicsView view(&scene);
    //设置场景的前景色
    view.setForegroundBrush(QColor(255, 255, 0, 100));
    //设置场景的背景图片
    view.setBackgroundBrush(QPixmap(":/image/d.png"));

    view.resize(400, 300);
    view.show();

    return app.exec();
}

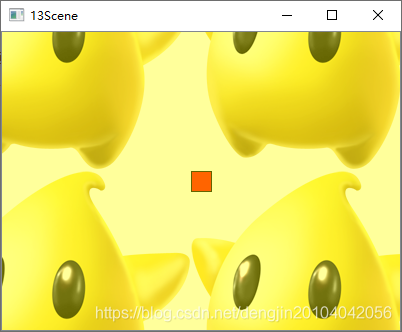

这时运行程序,效果如下图所示。可以看到,自定义的红色小方块出现在了视图的正中间,背景图片的位置也有所变化,这些问题都会在后面的坐标系统中讲到。如果只想添加简单的图形项,那么也可以直接使用图形视图框架提供的8种标准图形项。
在这里插入图片描述

图形视图框架提供的标准图形项
在这里插入图片描述
