REACH.MDA

Glaway MDA是基于Pro/Eningeer和Creo系列产品开发的软件，它可以帮助用户提高设计效率，规范设计过程，提升设计质量。Glaway MDA包括以下软件模块：三维标注软件、材料库客户端软件、二维标注软件、模型检查软件、三维签审软件。

REACH.MDA-CAD功能扩展包

三维标注工具：

三维标注工具是基于CREO/CATIA系列产品开发的三维标注软件，符合国家标准和行业标准，可以帮助用户快速在三维模型上进行尺寸、形位公差、表面粗糙度、焊接符号、电缆等标注，符合国标、软件界面清晰简洁、操作简单易用。

三维标注工具功能架构：

特色功能：

  ● 创建视图

  快速创建组合视图，并可定义组合视图方向、视图剖面、视图分解及注释平面

  ● 标注尺寸

  快速标注从动尺寸、从动参照尺寸、纵坐标尺寸、纵坐标参照尺寸，并且可进行连续标注，且可以根据需要进行调整尺寸缺省高度。

  ● 粗糙度

  快速选择符合标准要求的表面粗糙度符号，并可根据需要进行放置。

  ● 智能编辑

  快速编辑焊接符号、表面粗糙度、技术要求、孔表注释、电缆注释等。

应用价值：

  ● 工具底层基于CREO/CATIA开发，生成的三维标注信息完全可以供工艺和制造使用。

  ● 面向对象的开发，设计师使用界面友好。

  ● 实现连续标注，分类标注，极大提高三维标注效率。

  ● 针对特定产品的符号标注，满足企业标准化要求。

  ● 后台进行视图管理，设计师不用关心三维视图的分类组织。

二维标注工具：

• 二维标注工具是基于CREO/CATIA系列产品开发的二维标注软件，符合国家标准和行业标准，可以帮助用户快速创建同名二维工程图，并可在工程图上进行尺寸、尺寸公差、形位公差、球标符号、表面粗糙度等标注，符合国标、软件界面清晰简洁、操作简单易用。

  二维标注工具功能架构：





• 特色功能：

• 新建工程图

  根据三维模型快速创建二维工程图，自动获取模型的文件名和中文名称。

• 创建尺寸

  快速标注各种类型的尺寸、如一般尺寸、直径尺寸、半径尺寸、角度尺寸等。

• 尺寸公差

  快速标注公差、包括任意尺寸公差、孔公差、轴公差且内置公差带。

• 球标

  快速生成球标符号，可根据需要对球标进行排序。

•  技术要求

  内置多种已分类技术条件并可根据需要自定义分类，可在后台进行灵活配置。

  应用价值：

    ● 采用图形化的操作界面，对CREO/CATIA 的二维标注进行了优化及简化，不仅缩短了制图时间，提高了生产力，重要的是让工程师能从繁琐的制图工作中解放出来并把更多的精力投入到产品优化和创新上。

    ● 易学易用，可以让工程师完全摆脱传统的二维制图软件，完全在CREO/CATIA环境下进行三维设计和二维制图并时时保持关联，避免了数据的不一致性，避免设计错误，提高设计质量。

    ● 不仅可以提高制图效率，而且考虑到了标准化的问题，采用工具可以使得图纸能尽量符合一定的标准，并使得整个企业的工程师都在同一的标准下进行制图。

• 标准件成组装配工具：

  标准件成组装配工具是基于CREO/CATIA系列产品开发的成组装配标准件的软件，可以帮助用户快速、成组装配标准件。

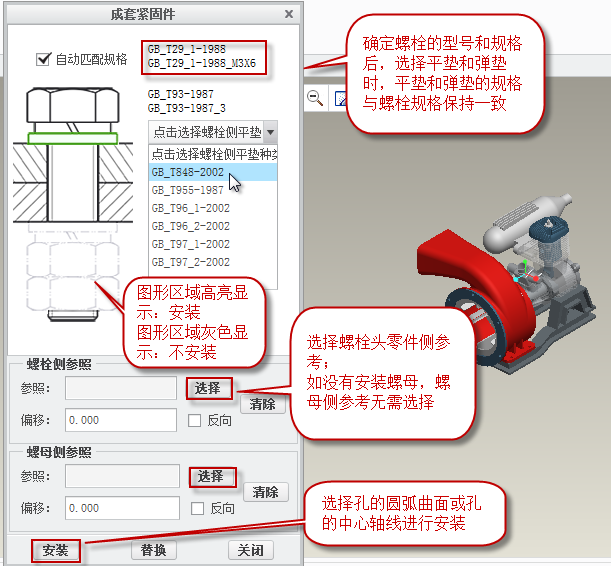

  标准件成组装配工具界面： 特色功能：

    ● 标准紧固件的结构化管理和查看选用；

    ● 标准件成组快速装配，避免螺栓、垫片、螺母等多次装配操作；

    ● 通过选择一个标准件的规格，实现与其相关标准件的自动匹配且可根据实际情况自定义；

    ● 根据选择标准代号及标准件件组合方式，软件自动计算夹持厚度，推荐标准件规格；

    ● 可自定义标准件与装配平面参考的偏移值；

    ● 装配标准件时，可对标准件匹配性进行校验。

  应用价值：

    ● 图形化的标准件选择界面，设计师使用界面友好。

    ● 快速选用、自动匹配标准件规格，减少人工出错的风险。

    ● 连续快速标准件成套装配，极大提高三维设计效率。

• 材料库工具：

  材料库工具是基于CREO/CATIA系列产品开发的材料库软件，可以定义及管理企业材料库，帮助用户在设计过程中快速灵活的对单个模型或批量模型进行材料的选用和设置。

  材料库工具界面：

  特色功能：

    ● 自动获取当前打开的自制件模型且可以快速添加模型

    ● 按分类查找材料

    ● 使用搜索查找材料

    ● 显示材料完整属性

    ● 快速设置材料

  应用价值：

    ● 工具底层基于CREO/CATIA开发，生成的材料属性信息完全可以供工艺和制造使用。

    ● 面向对象的开发，设计师使用界面友好。

    ● 连续、批量给三维模型赋材料属性值，极大提高三维设计效率。

    ● 材料库的统一管理和维护，扩展性好。

• 三维布线工具：

  三维布线工具是基于CREO/CATIA系列产品开发的三维布线软件，可以帮助用户在三维布线过程中简化装配设备模型、线夹库选用、接线表导入、批量创建网络路径、线缆调整等。

  三维布线工具功能架构：

  特色功能：

    ● 装配设备简化模型：简化装配设备模型；

    ● 线夹库选用：从线夹库中快速调用并装配线夹模型；

    ● 接线表导入：将有连接关系的接线表导入至装配模型中，便于设备指定；

    ● 批量创建网络路径：可使用阵列创建多条网络路径；

    ● 网络阵列：对于网络路径分布有规律的束段，可批量创建网络束段；

    ● 网络镜像：通过“网络镜像”命令创建有对应关系的束段；

    ● 创建逻辑文件：依据接线表、设备代号对应文件及连接器设置文件生成Creo识别的逻辑中性文件；

    ● 线轴选用工具：快速浏览查找线轴库中的线轴，方便的将选定线轴加载到当前模型；

    ● 导出缆信息：显示整件中已完成布线的线缆，并可导出为Excel文件。  

  应用价值：

    ● 实现电气与结构的接线信息一致。

    ● 方便快捷的电气设备指定。

    ● 布线辅助模型的快速装配。

    ● 网络束段的批量创建提高了网络创建的效率。

    ● 线缆创建方式的多样化。

    ● 快速定义等长线缆的绕线。

• 模型干涉检查工具：

  模型干涉检查工具是基于CREO/CATIA系列产品开发的模型干涉检查的软件，可以帮助用户检查三维模型之间是否存在干涉，提高模型的设计质量。

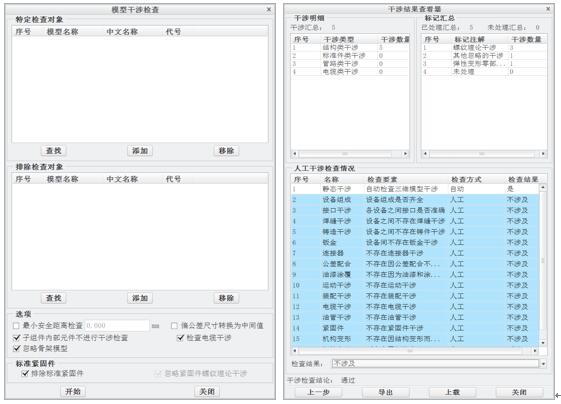

  模型干涉检查工具界面：特色功能：

    ● 可自定义检查项和检测判定值；

    ● 可批量添加三维模型到模型检查列表中，并能指定排除、忽略的对象；

    ● 可自定义最小安全距离；

    ● 可自定义忽略骨架模型、子组件内部元件不进行干涉检查、检查电缆干涉等；

    ● 方便查看模型检查结果，可根据需要客制化的检查分析报告，并可快速导出，并可将模型检查报告快速上传至PDM系统。

  应用价值：

    ● 干涉检查的内容及对象可定义，实现快速干涉检查。

    ● 干涉检查的结果可设置，实现排除理论干涉。

    ● 自动生成干涉检查报告，并可上载至PDM。

• 模型规范性检查工具：

  模型规范性检查工具是基于CREO/CATIA系列产品开发的模型规范性检查的软件，可以帮助用户检查模型的规范性和正确性，提高模型的设计质量。

  模型规范性检查工具功能架构：

  特色功能：

    ● 使用模型检查服务器对模型规范性进行检查，并可根据模型检查范围及角色自定义模型检查规则库；

    ● 使用模型检查规则管理工具，可创建检查集并方便地进行管理维护，如新建、复制、编辑、保存、上传、下载、删除检查集；

    ● 使用模型检查客户端工具执行模型检查时，自动从模型检查集库中下载检查集，并根据要求选择合适的检查集对模型进行检查；

    ● 可将模型检查结果导出Excel格式检查报告。

  应用价值：

    ● 检查规则可根据需要扩展定义。

    ● 对不同业务类型的模型，可定义不同的检查规则集合。

    ● 执行模型检查时，根据模型类型自动匹配检查规则，避免人工干预。

    ● 自动生成模型检查报告，并可上载至PDM。

• 模型比较工具：

  模型比较工具是基于CREO/CATIA系列产品开发的模型比较的软件，可以对模型间的差异进行分析比较，帮助用户快速找出模型之间的不同，提高对比效率。

  模型比较工具功能架构：

  特色功能：

    ● 可根据需要选择零件模型的差异性分析、装配模型的差异性分析、电缆模型的差异性分析及管路模型的差异性分析；

    ● 可自定义选择模型的分析选项、如基本属性、模型参数、模型特征、三维标注、模型几何、线轴等；

    ● 用户可以在分析结果中查看分析结果，包括显示内容过滤、分析结果统计、分析结果内容、模型树对比、导出报告等。

    ● 可将模型差异性分析结果导出Excel格式的分析报告。

  应用价值：

    ● 能够节省大量的人工对模型对比检查的工作。

    ● 能够准确全面的识别出模型变更前后的差异，避免遗漏。

    ● 模型比较结果能够结构化、图形化的展示，并可导出报表，便于查找统计。

• 设计辅助工具包：

  设计辅助工具包是基于CREO/CATIA系列产品开发的设计辅助的软件，包括参数批量赋值功能、模型规范性修复功能、模型轻量化功能，它可以帮助用户批量添加参数并赋值、批量修复历史模型、批量进行模型轻量化转换。

  参数批量赋值功能：  

    ● 批量对模型添加参数及参数值，并可根据过滤条件进行过滤；

    ● 可对已选择一个或多个模型进行批量赋值。  

  模型规范性修复功能：

    ● 一键处理当前打开的零件或组件模型，将其环境改成与现有企业模板一致，包括三维模板参数、关系、层、模型详细信息选项等；

    ● 可自定义配置参数、关系、单位、密度、层；

    ● 批量添加或删除参数、关系功能；

    ● 批量重命名参数，且参数值不变的功能；

    ● 可将模型修复结果输出报告文件。  

  模型轻量化转换功能：

    ● 可对轻量化后的模型批量重命名，并指定路径存储；

    ● 可自定义输出成轻量化的组件或零件模型；

    ● 可选择是否一键删除装配中的标准件；

    ● 轻量化后的模型可保留准确的外形几何及安装接口、装配空间、质量质心等。

  应用价值：

    ● 能够实现批量设置模型的参数值，提高模型参数填写的效率和规范性。

    ● 能够实现三维模型和二维图纸的快速批量处理，提高历史模型的处理效率和重用率。

    ● 能够实现三维模型按需转换，有效保护企业设计知识产权，提高设计效率。
