制造商:Elysium Co. Ltd
ASFALIS提供了各种各样的功能,不仅可以对几何或属性进行准确的数据转换,还可以提取CAD数据中所需的信息,或通根据各部门、企业之间正确沟通的要求,灵活自动编辑几何或属性。在ASFALIS中,CAD数据通过ENF,Elysium独特的中性格式进行转换。这种格式可以根据Elysium在其悠久的历史中积累的专门知识,包含和传输来自多种CAD格式的大部分信息。这使得能够进行高级转换,包括属性和3D注释,这是ASFALIS的主要功能之一。

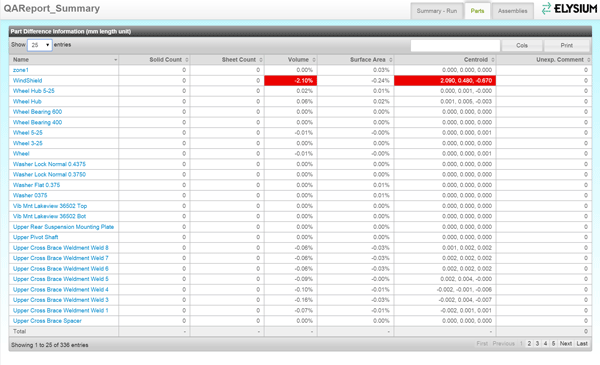

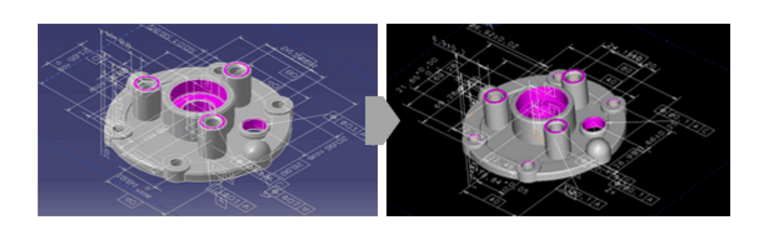

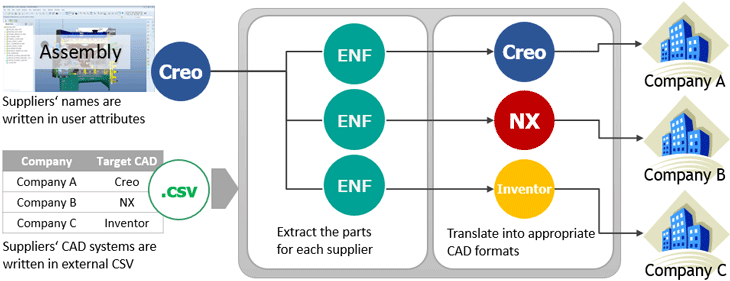

转换几何 在CAD数据转换中,较重要的要求是精确地转换几何。ASFALIS通过补充由公差差异引起的差距,调整不同于一种CAD格式到另一种CAD格式的拓扑,以及检测和校正几何误差,实现了数据转换的最高精度。这当然远远超出了CAD集成翻译者的作用。 翻译属性和3D注释 属性和3D注释可以是描述CAD数据中产品或制造信息的特征的重要项目。ASFALIS可以使用ENF将此信息转换为基于Elysium独特架构的信息。 它提供了三个注释翻译的两个选项:优先级确保3D注释在目标CAD(图形PMI)中看起来一样,或优先级保持值导致相同的行为(语义PMI),但允许不同的外观作为每个CAD系统以自己的方式表达3D注释。用户可以根据自己的需要进行选择。 此外,ASFALIS Model Viewer可以以Elysium的中性格式显示CAD数据。用户可以查看具有属性和3D注释的多种CAD格式。 翻译质量检查报告 质量属性 – 体积,表面积和重心 – 比较是数据转换后验证CAD数据的已知方法之一。ASFALIS翻译质量检查报告功能自动创建翻译结果的验证报告,可以轻松地检查质量属性值的偏差。 这可以防止包含转发错误的无效数据发送到后期处理。 编辑CAD信息 通常必须调整显示元素和属性值以满足最终消耗翻译的目标CAD数据的特定公司的内部流程规则或要求。可以通过设置命名规则或映射元素和属性来更改这些值。 “ENF编辑器”使用户能够通过脚本语言来定义如何编辑颜色,图层和属性信息(如部件名称,材料名称和用户定义的属性)的规则,并可以自动执行该过程。 简化几何 特别是当数据由非常大或复杂的组件组成时,重要的是简化数据以生成高质量元素或减少数据大小,以便在使用CAD数据进行各种分析测试或模拟时实现更快的处理。 “几何简化器”即使在没有功能历史的数据上也能识别几何形状,例如圆角或孔,因此用户可以通过删除后处理来优化数据。用户还可以通过删除微小面或平滑连接相邻的面来减少面数。 “包络”是另一种简化方法,通过从指定视图中提取曲面来减少数据大小。这是为手册或包装盒制作CG数据的理想选择。我们的包络技术也是保护知识产权(IP)的理想选择。 编辑装配结构 “ENF编辑器”可自动重新组装组装结构,以及提取或删除特定零件或子组件的过程。 验证CAD数据和检测差异 ASFALIS几何验证器组件可以快速比较3D数据,并自动检测不同的几何差异,也可以检测两个文件之间的PMI和属性。它列出几何差异以及诸如孔直径和圆角半径的数值,以及结构差异,例如组装结构,部件名称,甚至部件位置。关于PMI比较,它检测偶数字体大小和箭头位置以及语义信息的差异。它可以灵活定制差异的定义,以检测PMI和属性,以避免过度检测。 此外,可以在ASFALIS ModelViewer中快速查看验证结果,并将其导出为3D HTML和3D PDF报告,以便于公司和部门之间的高效沟通,而无需任何其他工具。 自动化流程 用户可以使用脚本语言编写一系列处理选项,例如数据转换,特定OEM /供应商的属性编辑或提交要求,并将ASFALIS注册为“场景”以自动执行该过程。这将节省时间并减少手动过程错误。 例如,它可以通过参考包含每个供应商的属性值的正确信息的外部文件来自动处理要翻译成外部供应商的所需格式的数据。
