CFMdesign 基于MBD的模型设计辅助系统

制造商:北京瑞风协同科技股份有限公司
  针对当前大型复杂产品设计模型全面采用MBD技术进行后,零件模型几何信息和非几何信息量大,使文件体积增大,占用计算机内存更多,导致零件信息查看繁琐、大模型信息查看困难、多部门协调困难等一系列的问题,CFMDesign采用可扩展语言形成一组功能集合,压缩实体模型以及MBD信息,形成大型复杂产品模型的全信息轻量化模型,解决了上述一系列问题。

  产品简介

  针对当前大型复杂产品设计模型全面采用MBD技术进行后,零件模型几何信息和非几何信息量大,使文件体积增大,占用计算机内存更多,导致零件信息查看繁琐、大模型信息查看困难、多部门协调困难等一系列的问题,CFMDesign采用可扩展语言形成一组功能集合,压缩实体模型以及MBD信息,形成大型复杂产品模型的全信息轻量化模型,解决了上述一系列问题。

  系统提高了三维模型的显示与处理效率,使得三维模型的应用延伸到了产品全生命周期中的各个阶段。通过统一的工具,规范企业的MBD信息内容,提高企业零件设计的质量,为企业的型号研制提供有力保障。本系统适用于采用CAD(现支持CATIA)软件进行设计制造的企业,包括一些大型装配制造业。

  产品理念

  本产品作为专业的CAD模型设计辅助系统,方便大型机械装配件设计过程中,设计人员进行MBD信息定义、管理、查看、编辑,快速进行基于三维特征的实体模型设计装配,及模型的审批、查看等,实现更高程度的自动化装配设计。

  1.定义并管理MBD信息

  2.实现复杂装配模型全息轻量化

  3.基于全息轻量模型的浏览、检查和输出

  4.实现复杂装配的快速按需加载

  功能特点

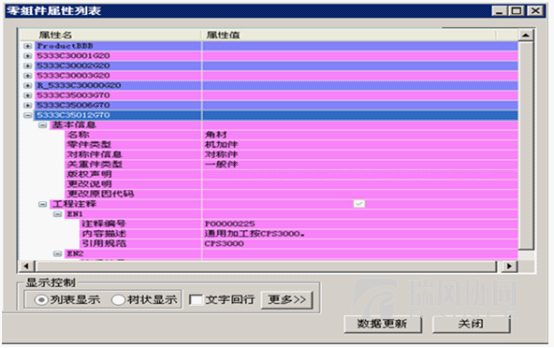

  1.企业MBD规范化管理——根据企业、行业标准,定制企业级MBD信息,批量进行零组件信息设置,准确、完整的表达产品设计信息。

  2.提供专业信息浏览工具——快速查看零组件的MBD信息,包括几何信息、非几何信息,产品结构等。

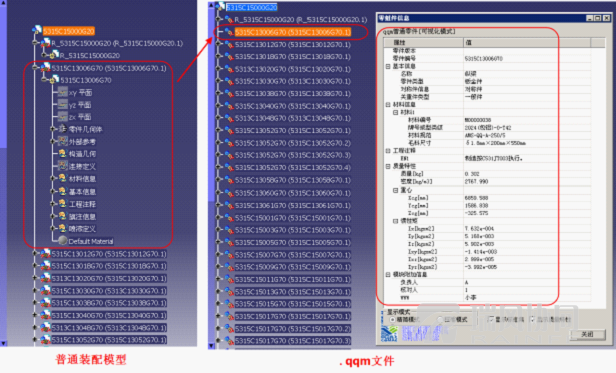

  查看轻量化模型零组件MBD信息

  3.零组件健康检测——通过内置算法,进行零组件属性设置检测,标识不满足零组件属性设置状态的检查项,并给出检查结果。

  4.零组件对比——对比不同版本零组件MBD信息的差异,将所有结果以报表形式给出。

  5.信息更改管理——为模型添加工程更改信息,并将填注的工程更改信息进行统一管理,通过浏览更改管理随时查看零件的更改信息。

  6.全息轻量化模型处理——进行格式转化,生成全息轻量化模型,减小模型文件体积,便于用户间的传输,并通过信息浏览查看轻量化模型的MBD信息。

  7.模型清单功能——通过模型清单和过滤功能,批量装配符合条件的零组件,并通过内置算法给出各种检查结果,实现复杂装配的快速按需加载;并可自动将装配模型的装配清单以Excel文件保存,并可为模型导入附加信息文件。

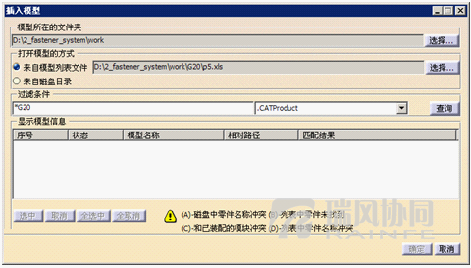

  按清单打开模型文件



  8.超级搜索——通过对查询条件进行过滤,快速查找装配根节点下满足条件的零组件,如搜索某种特殊材料、特殊工艺、工程注释等的零组件,并对搜索到的全部结果进行可选择的处理:选中、隐藏显示、模型copy、生成报表、创建场景等。



  9.场景管理——通过场景管理,快速查看零组件装配状态的信息,创建、查看场景,以及保存场景文件及将创建的场景文件导入装配中。创建的场景可以记录设计模型的位置、颜色、透明度、视图、爆炸图等信息。

  典型应用

  某单位在飞机详细设计过程中应用本系统,通过规范的MBD格式统一了信息模型,提高了零件的设计质量,在大型模型文件打开、装配、传输时节省了大量时间,降低了文件信息的解读错误概率,并提升了零件设计与制造环节的协作效率,加快了型号研制进度。
