VariCAD是用于机械工程的3D / 2D CAD软件。除了用于3D建模和2D绘图的标准工具之外,CAD系统还提供对参数和几何约束的支持,壳体,管道工具,钣金不弯曲和碰撞测试,装配支持,标准机械零件库(ANSI,DIN)和符号,机械零件计算和使用物料清单(BOM)和标题块的工具。

VariCAD是一款适用于机械工程设计的Windows/Linux双平台CAD设计软件,它不仅包含标准的2D工程图绘制和3D建模等功能,还提供了利用参数和几何约束来控制对象、以及创建带有厚度的外壳、创建智能管道、展开曲面、干涉检查、内置ANSI与DIN标准的2D与3D机械零件库等许多实用功能。VariCAD可以创建单独的零件文档以及装配体文档并在它们之间协同工作和同步更新,还拥有创建物料清单以及自动填充2D图纸标题框等功能。 VariCAD支持STEP、STL、IGES、DWG和DXF格式的文档。

VariCAD功能

三维实体建模,包括正方体、圆柱、椎体等等。

三维工具–装配、组合功能等。

碰撞(干涉)测试和检查

计算-包括二维截面面积、表面积、体积、重量、重心和转动惯量等。

钣金展开

机械零件和符号库

3D模型转2D工程图输出

2D工程图绘制和编辑

明细表和标题栏

兼容性–可输出多种格式包括step、iges、stl、dwg、dxf等等。

VariCAD功能

VariCAD模块功能特点

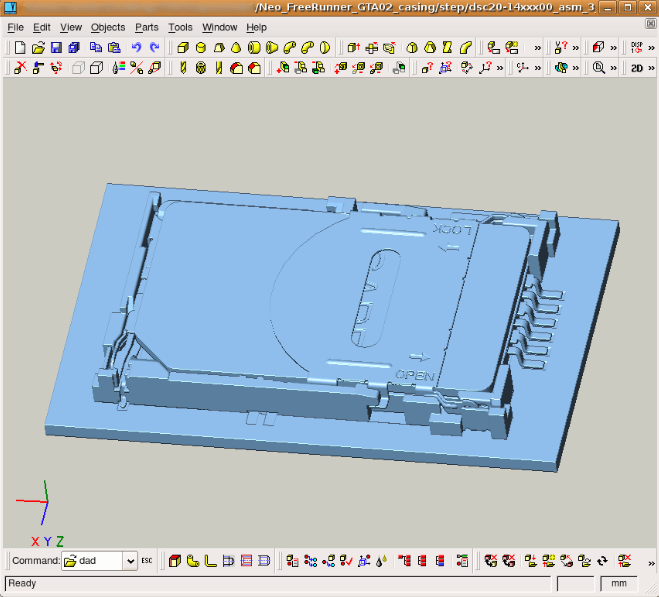

VariCAD的用户界面

VariCAD拥有简单明了的图形用户界面,非常适合用户进行直观快速地操作和精准的3D空间定位。该用户界面经过历代版本的改进和精心调 整,如今设计师可以通过很短捷直观的操作步骤,即能完成自己的设计构思。全部的操作菜单和键盘指令也是秉着简洁易用的宗旨而开发。VariCAD可以在具 体的操作期间为您提供光标提示、光标自动探测、以及多种选择对象的模式,此外,诸如辅助网格、辅助线、打开/关闭绘图限制等许多功能也大大方便了您的操 作。

您可以选择在3D区域或2D区域开始工作。传统的方式是在2D区域完成绘图后,再由此生成3D模型。而我们建议您可以直接在3D区域开始工作,因为这种方法更加形象和直观,您可以很方便地利用完成后的3D模型生成2D绘图(如前视图、侧视图、透视图、局部图、剖视图等)。

3D建模

为了方便您的操作,VariCAD提供了基本的3D几何实体(如方体、圆柱体、方塔、圆塔等),您只需定义它们的尺寸即可生成3D模型。此外还可以通过将2D轮廓拉伸、旋转、螺旋或放样来生成3D模型。

您可以通过布尔操作、后期编辑布尔结构树来很方便地修改和编辑3D实体。VariCAD的布尔操作能够真实地模拟和计算机械加工所得出的结果,如钻孔(包括螺纹孔)、磨铣、沟槽和创建倒角、斜角等。

3D工具 – 装配体、群组、机械零件库等

VariCAD可以创建单独的零件文档和装配体文档,并支持它们之间的装配关联和同步更新,对零件或装配体的任何变更都会应装配关联产生即时的同步更新。VariCAD还提供了群组功能,在操作复杂的装配体文档时,您可以通过群组功能,很方便地选择或隐藏相应的对象。

干涉检查

VariCAD提供了丰富的干涉检查功能(即多个实体之间的相互重叠)。您可以利用该功能在装配体中探测到任何存在的干涉现象并进行调整。

机械测算

VariCAD可以进行如下自动测算并得出结果:表面积(选定表面或2D剖面)、体积、质量、重心以及转动惯量等。此外还为用户提供了诸多 日常操作所需的测算:压缩弹簧、牵引弹簧、螺丝连接、销与键、花键轴、轴承、直齿轮与直齿锥轮、滚柱链、V带传动等。这些功能可以有效提高您设计的合理 性。

展开(钣金工件)表面

VariCAD能够自动探测到包含有厚度的钣金工件将其展开成为2D绘图,也能够根据您所定义的弯曲系数和厚度,将选定的3D实体表面展开成为2D绘图,您还可以将展开后的2D绘图的X、Y坐标值保存为纯文本文档。

机械零件库与常用符号库

VariCAD内置了ANSI与DIN标准的机械零件库(包括2D图块与3D实体两种形式),其中包括诸如螺丝、螺母、销与键、垫圈、型材、轴承等。此外,VariCAD的2D绘图区域中还提供了液压符号、焊接符号、电气符号等常用的符号库。

一些非图像化的机械信息也被包含其中,如原材料列表及其质量密度等,这在创建设计方案的物料清单等操作时将很有帮助。

由3D输出2D绘图

在VariCAD中,用户可以很方便地将3D对象输出为2D绘图,如前视图、侧视图、当前透视图等,也可以输出定义的剖面图或鼠标框选的局部视图。利用“视图输出管理列表”,您还可以在3D变更后,自动更新此前输出过的2D绘图。

2D绘图与编辑

VariCAD的工程图绘制功能相对更加直观和简单易用,其中包括诸如光标自动探测对象和捕捉到几何定位点、光标提示、辅助网格与辅助线、 绘图限制等辅助功能,此外,VariCAD还提供了图层(上限为250个图层)、创建与编辑图块、自动探测轮廓并绘制填充线、智能尺寸标注与调整(包括 mm与英寸)等诸多方便实用的功能。

物料清单与标题框的自动填充

VariCAD可以为装配体创建物料清单,该清单可以包括装配体中的全部零件对象及其各自的详细信息(如名称、数量、重量、原材料、编号、购买等信息)。用户可以定义链接将物料清单自动填充到2D绘图的标题框中,也可以直接输出为纯文本文档。

参数与几何限制

通过创建参数与几何限制,可以在VariCAD中方便地实现对3D实体的形状变更和控制(包括对Nurbs曲线形状的控制)。

兼容性

VariCAD拥有强大的兼容性,您可以在VariCAD中输出STEP (3D)、STL (3D)、IGES (3D或2D)、DWG (2D)、DXF (2D)格式的文档,也可以导入STEP (3D)、DWG (2D)、DXF (2D)与IGES (2D)格式的文档,此外还支持对多个文档的批量转换功能。

打印与输出

VariCAD兼容几乎所有的打印输出设备(如各种打印机、绘图仪等,包括Postscript输出),可以通过任何Windows或KDE Linux的打印驱动来进行输出,也可以使用VariCAD内置的打印驱动指令进行输出。
