T-FLEX CAD

制造商:Top Systems
T-灵活CAD 是一个功能齐全的软件系统,为机械设计专业人员提供应对当今复杂设计挑战所需的工具。它将强大的 3D 建模功能与绘图生产工具一起结合。

T-灵活CAD 是行业领先的机械设计系统,具有灵活直观的工作流程和卓越的设计能力。技术创新和生产力优势使T-FLEX成为产品开发中更强大、最通用的建模和制图解决方案之一。其广泛的工具集使T-FLEX成为应对任何专业挑战的更佳选择。T-FLEX广泛应用于日常机械设计应用,包括 3D/2D 设计、绘图、概念草图、逆向工程、容忍检查、快速原型设计和下游制造。

建模工具

T-FLEX建模和装配工具使您的工程团队能够轻松开发全方位的产品,从单个部件到包含数千个组件的组件。T-FLEX利用西门子数字工业软件公司开发的超固体生产验证建模内核的力量。高度创新的建模工具使设计师能够快速创建基本形状,并轻松添加常见的机械特征,如孔、圆和锤子,以及更复杂的几何形状,如草稿角度、阁楼、扫地、三面混合和螺旋特征。

设计工作流程

T-FLEX支持所有类型的文档和实体的简单统一操作模式:图纸、装配图纸、固体、表面、零件、具有多个固体体的部件、装配模型、钣金、材料纸单等。您在所有类型的几何结构上使用一组常见的编辑和数据管理功能,从而简化工作流程。

参数和适应性

T-FLEX通过在设计过程中立即传播更改来减少设计步骤,并采用卓越的设计引擎来投放适应性广告。例如,此功能可帮助您以允许更改一个零件以驱动相关部件更改的方式关联零件。T – Flex中的任何事情都可能与任何其他事情有关。可随时为任何实体的组件名称、可见性、材料、任何数字或文本属性分配变量。然后,它们可以用任何代数或逻辑表达来处理,以控制设计的行为。通过在屏幕上拖动实体、在可变编辑器中键入值,或者通过阅读分配的 ASCII 或数据库文件,可以手动更改变量本身。可能性是无穷无尽的,界面是非常直观的。因此,T-FLEX是零件制造商或使用类似几何形状但需要许多不同尺寸或排列的任何其他设计情况的自然选择。

参数绘图

与其他产品不同,T-FLEX允许您从头开始创建 2D 图纸。T-FLEX的 2D CAD 根在创建对象时显而易见。与大多数其他固体建模器(即使是专注于产品设计的建模器)相比,T-FLEX拥有更坚固的 2D 工具调色板,尤其是在绘制复杂的几何形状方面。其发动机是T-FLEX设计的基础,与其他程序的发动机不同,它不受受约束的 2D 实体数量的限制。T-FLEX绘图(3D 操作参数草图)不能过分定义或定义不足。绘图立即更新到任何更改,无论其来源如何。T-FLEX包括完全绘图文档,包括尺寸、容差、文本和绘图笔记。您可以通过插入具有复杂关系的 2D 组件创建 2D 组件。结果可以是全自动的,因此主绘图不需要任何编辑,因为需要更改。通过使用T-FLEX固有的强大文档,可以避免持续重新文档。

创建自定义对话框

直接在T-FLEX用户内部创建自己的模型参数对话框可以以非常方便和直观的方式控制模型。此功能不需要安装任何编程、编程知识或附加软件。

T-FLEX 是一种创意工具

T-FLEX的历史有一个一致的特点 – 它的力量更好被较具创造力的设计师利用。界面易于学习,非常一致,但真正的力量在于使用功能设计自动化的令人难以置信的灵活性。从一开始,目标是通过让工程师优化对设计过程任何方面的控制,为工程师提供获得创造性设计的机会。该计划的完全灵活性方法可以真正消除冗余任务,提高设计效率。

装配建模

T-FLEX轻松处理机械设计所必须的装配 3D 模型。您可以使用自下而上的设计、自上而下的设计或两种方法的组合构建由多个组件组成的复杂组件。配置管理通过在单个文档中创建多个产品变体,有助于简化设计重用。T-FLEX可以模拟固体之间的真实运动和机械交互,从而避免潜在的设计缺陷。

自适应组件

T-FLEX支持自适应技术,允许通过分配几何链接来创建装配关系。有了它,您可以准确地捕捉设计意图,并更容易地管理和编辑组件。

装配设计自动化

参数连接器通过自动参数分配来简化正在插入的部件的装配建模。零件位置和尺寸将在模型修改时自动调整。装配结构可以更改。3D 组件生成的图纸将在模型修改时自动更新,并带有所有细节元素。

用户定义的功能

用户定义功能的创新技术大大扩展了建模功能,使用户能够创建自己的建模功能。T-FLEX模型可以捕获来自其他模型的元素和几何形状,作为其模型历史树中操作的输入参数。这样,任何T-FLEX模型都可以定义为与其他建模命令功能相等的特殊功能。此机制可以显著减少建模时间,为用户提供创建自己的功能和特定建模任务的功能库的可能性。

变形命令

一组变形命令提供了改变复杂表面或固体模型形状的简单方法。变形可应用于局部地区或全球。各种选项可以通过直接规则和参数或通过特殊处理程序指定。基于输入数据的快速预览可在精确模型生成之前获得。

堆 焊

T-FLEX协同结合了固体和表面建模,使设计师能够像使用固体模型一样挤压、扫荡、旋转和阁楼表面。它还能够做那些不能单独用固体做的事情。例如,设计者可以在空间中绘制线条或曲线,并适合它们之间的表面,或者添加在非相交表面之间混合的表面。集成表面和固体建模通过使用约束和关联操作,在进行设计更改方面提供了灵活性。

直接编辑

T-FLEX支持直接编辑 3D 模型,保留编辑的历史记录,以便进行再生。当无法访问原始历史树时,这对导入模型非常有帮助。例如,可以修改其底层表面为分析(圆柱体、圆锥体、球体和圆柱体)的面部参数,以及作为混合体创建的面部参数。其他编辑功能包括印迹、面部置换、面部延伸、面部去除、身体分离等。

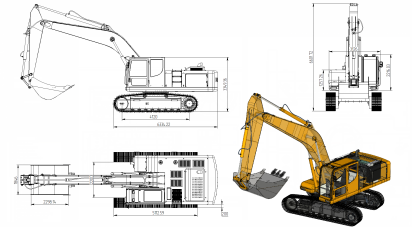

详细功能

专业细节功能支持快速创建和完全操作机械图纸上使用的所有常见注释。T-FLEX包含一套无与伦比的 2D 文档过程功能,具有出色的绘图布局、详细说明、注释和维度控制,可自动符合您选择的机械绘图标准。流线型绘图创建T-FLEX会自动创建和更新 3D 模型的图纸,快速创建标准视图和辅助视图,包括部分、详细信息、破碎视图和等轴测视图。T-FLEX提供对部分视图的灵活性和控制,并改进了对切片深度的控制和选择工具,使您在创建部分视图时能够根据每个视图预定义组件。当对部件或组件进行更改时,关联图纸会自动更新。使用T-FLEX,您可以完全控制图纸的每一个元素,因此您知道它们符合组织和国际标准的要求。其他高级功能(如螺纹连接、装配部分的智能孵化和精确的本地部分)可以显著提高详细的生产率。T-FLEX的关联详细化工具通过防止错误注释到达生产图纸,有助于避免代价高昂的错误。

关联材料法案

T-FLEX可以在传统 2D 方法所需的一小部分时间内生成和更新准确的 BOM。部分和子组装数量始终保持更新,并立即组织并填充到绘图 BOM 中。对总成的更改(例如删除部分)是关联的,因此自动更新 BOM 表。BOM 模板和表属性(列标题、排序、标题块等)完全可自定义。

集成钣金设计

T-FLEX提供一套命令,专为高效构建钣金部件量身定做,从钣金元件设计到平面图案开发以及工程图纸的创建。

模具设计

T-FLEX提供一系列集成工具,可控制模具创建过程。您可以应用身体锥形:生成离别线和表面;调整模型的几何形状,以解释塑料冷却时的收缩因子;执行将核心和腔分开的模组拆分。完成模型后,您可以检查它是否有可能阻止核心和腔分离的潜在问题。

快速 FEA

内置快速分析提供了一个易于使用的先发应力分析工具,使设计工程师能够直接在T-FLEX CAD中执行设计验证。它有助于确定设计在真实条件下的表现,并在构建昂贵的物理原型之前识别潜在的设计缺陷。快速分析使用与专业 FEA 附加模块用于执行压力分析相同的设计分析技术。产品 T-FLEX 分析线内提供更高级的分析功能。

交互式运动模拟

T-FLEX提供运动模拟解决方案,用于分析机械组件的复杂行为。 T-FLEX动力学允许您测试虚拟原型并优化性能、安全性和舒适性设计,而无需构建和测试许多物理原型。结果可视为图表、数据图、报告或彩色动画,您可以轻松地与他人共享。

焊接设计与文档

T-FLEX 允许您在特定于焊接的环境中工作,其功能符合设计和记录焊接的独特设计要求。模型焊接注释与模型相关联,并在模型更改时自动更新。

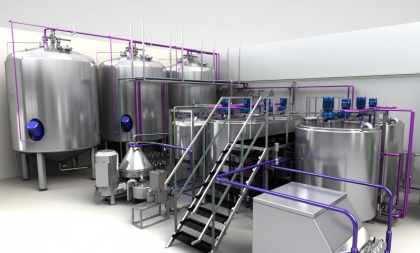

管道和电缆设计

T-FLEX CAD 包括自动路由系统设计的设计工具。它加快了各种制造业和管道及电缆系统类型的管道、管道、通风、电缆和线束的路由过程。

打开 API

T-灵活开放 API 基于 .NET 技术,为客户和第三方开发人员提供在不同领域开发附加应用的广泛可能性。T-FLEX的一组实体可以随自定义对象进行扩展。T-灵活打开 API 支持面向对象的完整编程概念和多种编程语言,对所有T-FLEX功能具有相同的功能访问。它还帮助用户根据特定环境自定义T-FLEX并实现专业工作流程的自动化。

产品制造信息 (PMI)

T-FLEX 提供制作 3D 注释设计所需的功能,作为捕获所有产品信息的单一数字表示,减少或消除设计评论或制造中图纸的需求。对 PMI 技术的支持允许用户采用既定的绘图维度和注释方法,并将它们带到 3D 领域。它有助于生成 2D 绘图,自动提取许多重要细节信息。还可以通过更改 3D 维度的值直接修改 3D 模型。

互联网参数化引擎

使用T-FLEX和T-FLEX开放 API,第三方、原始设备制造商、开发人员和系统集成商可以在各种基于 Internet 的产品中提供 CAD 功能。T-FLEX作为互联网引擎,为工程师、制造商和分销商提供展示其产品、使用第三方设计和开展营销活动的机会。

多语种支持

T-FLEX是 Unicode 应用程序,因此支持世界各地的所有语言。T-FLEX中的 Unicode 支持意味着用户可以使用将在T-FLEX文档中正确显示的多语种文本。在 Windows 操作系统的任何语言版本下,任何语言文件名称都不存在任何问题。用户可以用他们喜欢的任何语言命名对象和参数。

接口灵活性

T-FLEX的多个接口选项允许用户选择与其体验和偏好相匹配的界面,从而帮助更大限度地提高工作效率。用户界面专门设计用于消除命令杂乱和操作复杂性。Windows 风格的拉下菜单界面易于导航。还提供紧凑的基于文本的命令栏、图标工具栏和快捷键任务。增强的功能,如智能假设工具和由热键激活驱动的弹出式菜单,大大简化了工作流程。T-FLEX提供直接的模型交互,使用第三鼠标按钮、动态几何预览和支持 SpaceMouse®无缝融合频繁和高级功能。

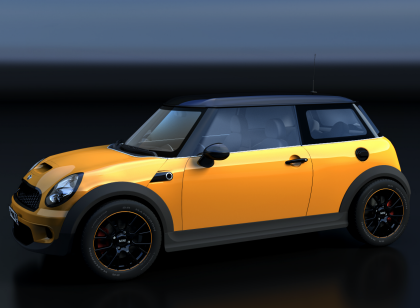

高级图形子系统

高性能 3D 图形机制即使在非常大的组件下也确保了便捷的操作。此外,还有可能根据照明和材料属性(如透明度、折射指数、表面属性等)生成高质量的逼真图像。

翻译

丰富的T-FLEX翻译人员使您能够轻松满足不同的进出口需求。T-FLEX可通过以下格式与使用广泛的 3D 建模和 2D 绘图系统互操作:西门子 NX、CATIA、Creo (亲/E)、欧特克发明家、固体边缘、固体工程、遮阳伞、ACIS、JT、IGES、STEP、犀牛、瑞维特、国际金融公司、STL、DWG、DXF、PDF/3DPDF 等。此外,T-FLEX还提供向演示文稿、网页和其他文档出口图形图像的选项。

3D 打印

使用 T-FLEX CAD,您可以通过被广泛接受的格式 STL 以及其他输出格式(3MF、OBJ、PLY 等)将模型打印到 3D 打印机。除了模型几何形状外,输出文件还可以包含有关对象颜色的信息。您可以使用各种参数自定义结果的质量。
