Logic CIS

制造商:深圳市贝思科尔软件技术有限公司
  Logic CIS是以PADS Logic为基础,经扩展开发而成的元器件信息系统管理工具。Logic CIS使研发(包括原理图设计和PCB 设计)、采购、生产等各个职能部门,在统一的ERP/PDM/PLM数据平台上共享元器件信息,确保设计采用的元器件均符合企业标准。Logic CIS是采用将PADS元器件库与企业数据库相关联的方式,从而使CIS 中调用的元器件所有属性都来源于企业数据库,确保信息的正确性;并且Logic CIS 具备属性校验功能,可根据企业数据库中标准元器件属性进行校验,检出设计中不规范器件,为产品备料、生产等流程的顺利实施提供了保证。

  Logic CIS是以PADS Logic为基础,经扩展开发而成的元器件信息系统管理工具。Logic CIS使研发(包括原理图设计和PCB 设计)、采购、生产等各个职能部门,在统一的ERP/PDM/PLM数据平台上共享元器件信息,确保设计采用的元器件均符合企业标准。Logic CIS是采用将PADS元器件库与企业数据库相关联的方式,从而使CIS 中调用的元器件所有属性都来源于企业数据库,确保信息的正确性;并且Logic CIS 具备属性校验功能,可根据企业数据库中标准元器件属性进行校验,检出设计中不规范器件,为产品备料、生产等流程的顺利实施提供了保证。

        Logic CIS设计流程

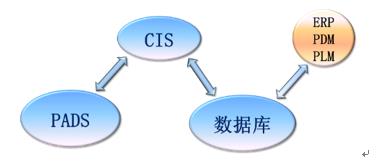

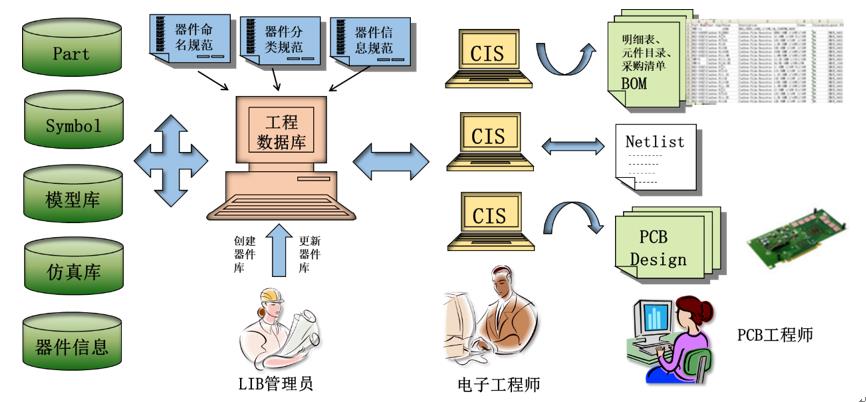

  以工程数据库为基础建立器件数据库,与PADS系统结合在一起,供用户使用,该工程数据库可以与企业的ERP/PDM等连接,获取器件相关的信息。在PADS的原理图和PCB环境中,用户可以通过CIS Explorer来查询和使用数据库中的器件,查看并更新当前器件的信息数据,产生完整的BOM文件给下一个设计阶段。Logic CIS支持多种数据库类型,如Excel、Access、SQL Server等。

  查询、添加元器件

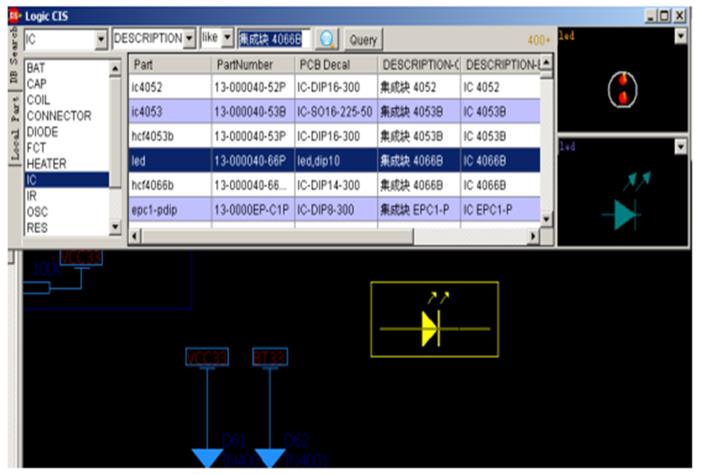

  CIS系统支持根据器件属性(如Value、part number、厂商信息、价格信息等)进行查询和检索,从而快速找到自己所需的元器件,再双击鼠标就可以把带有属性的元器件放置到原理图或PCB中。

  属性同步及验证

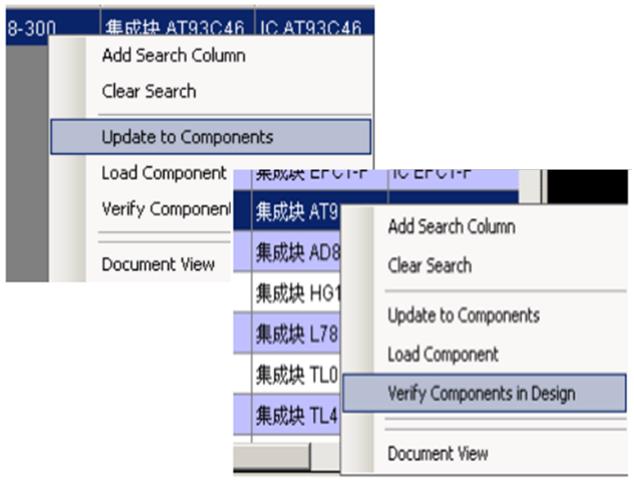

  CIS系统可以对原理图中器件与数据库中的标准器件进行对比验证,生成差异报告,并且可以通过匹配自定义属性来同步其他所有属性,以实现标准化设计。

  管理NC属性

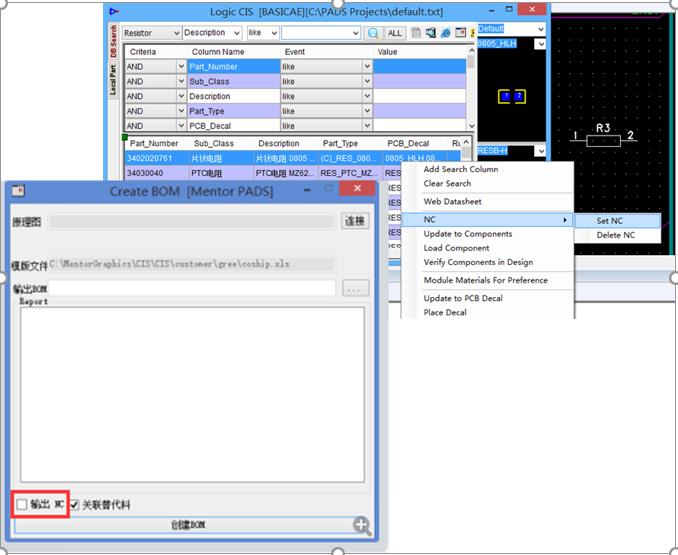

  CIS系统可以很便捷地给器件设置或取消NC属性,并且可以在输出BOM时选择是否输出标识有NC的器件。

  器件优选及禁用

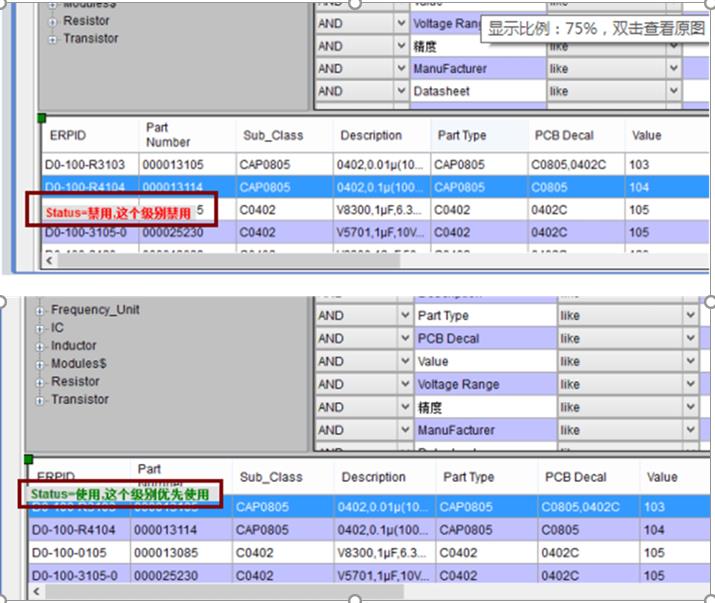

  CIS系统可以在选择物料时,就清楚的知道这个物料是优选料还是禁用料,大大提升了物料系统信息的传递。

  替代料管理

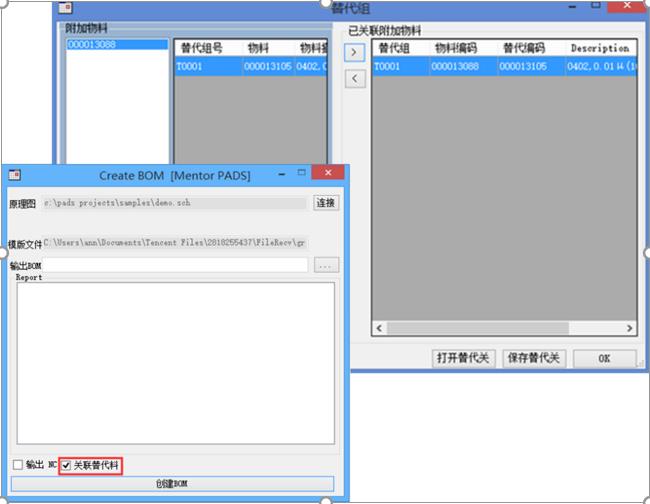

  利用替代料功能,不需要设计多个原理图就可以方便的用一块PCB支持不同机型的BOM。替代料管理可以设置相应的元器件是否安装,是否需要将选装的元器件输出到BOM中。

  模块电路添加与追溯

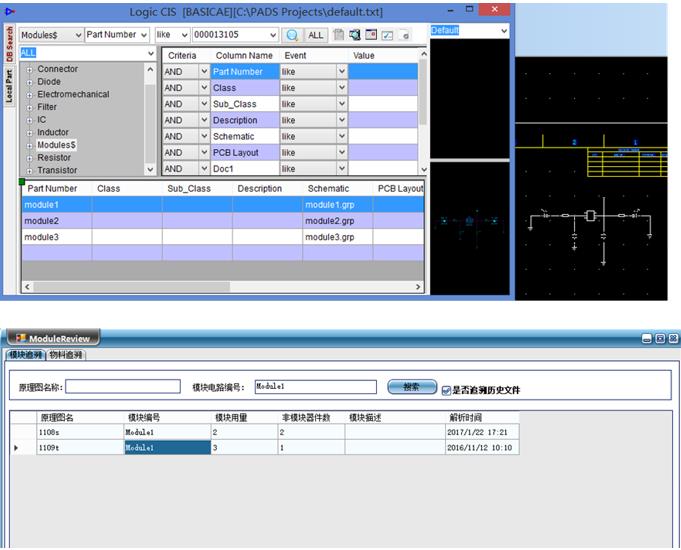

  CIS系统允许直接添加模块电路,并且可以查询对模块电路的修改编辑,以及统计使用模块的数量。Xitong具有mokuaidianlude追溯功能,当原理图设计完后可以自动将模块使用信息上传至数据库,并通过CIS查询。

  模块电路验证及版本管理

  CIS 提供模块电路验证功能,检查报告中包括模块电路使用版本、个数、是否与数据库中的标准模块相匹配,若不匹配则会报告差异点,如增加或减少的数量,器件属性等。

  BOM管理个性化

  通过CIS系统可以直接生成任意格式的BOM,既满足企业标准BOM格式,又减少了人工编辑的工作量。
