Sigrity Aurora

制造商:Cadence Design Systems
Cadence® Sigrity™ Aurora为PCB设计前、设计中和布局后提供传统的信号和电源完整性(SI/PI)分析,结合Cadence Allegro® PCB编辑和布线技术,Sigrity Aurora用户可以在设计早期就可开始使用“What-if”探索环境进行分析,以便获得更准确的设计约束并减少设计迭代。

Sigrity Aurora说明

  • 通过设计同步分析信号完整性、电源完整性,无缝衔接PCB设计与仿真分析
  • Allegro设计界面与Sigrity分析引擎紧密结合
  • 无需信号完整性模型即可快速筛查设计中的信号完整性问题
  • 实现在Allegro system capture界面中进行拓扑结构的电路模拟假设分析
  • 加速设计成功的同时,降低产品成本
  • 在约束驱动流程中提供设计同步分析SI/PI

Sigrity Aurora直接读写Allegro PCB数据库,以便快速准确地整合设计和分析结果。它提供了一个基于SPICE仿真器和获得专利的Sigrity嵌入式混合场求解器,用于二维和三维结构提取。它支持Power-Aware的IBIS(行为)模型,还支持晶体管级别的模型(如果需要)。高速信号可以在布局阶段或布局后,对比较备选方案进行研究,以便对所有相关信号进行全面分析。

  • 通过设计中的SI/PI分析,弥合设计和分析之间缺口。
  • 分析引擎与Allegro物理设计实现环境紧密集成。
  • 内置有对设计中SI问题进行快速筛选,而无需任何SI模型。
  • 设计环境,实现What-if拓扑结构电路仿真。
  • 加速设计成功的时间,同时降低最终产品的成本。
  • 在约束驱动的流程中提供SI/PI分析。

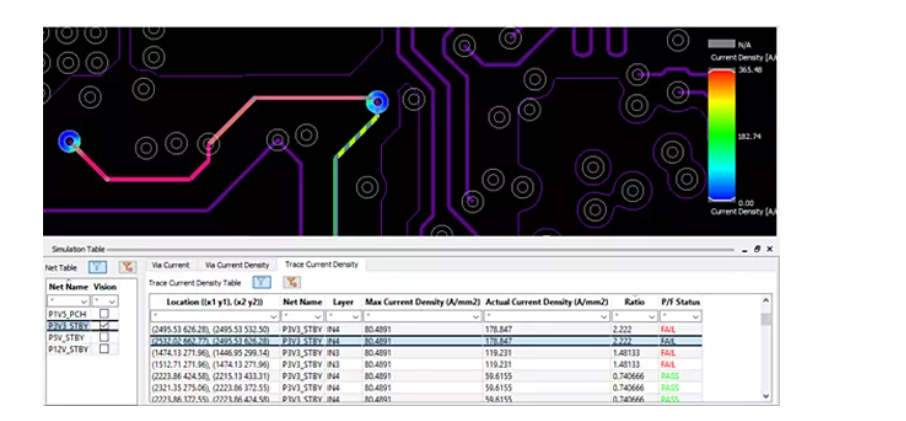

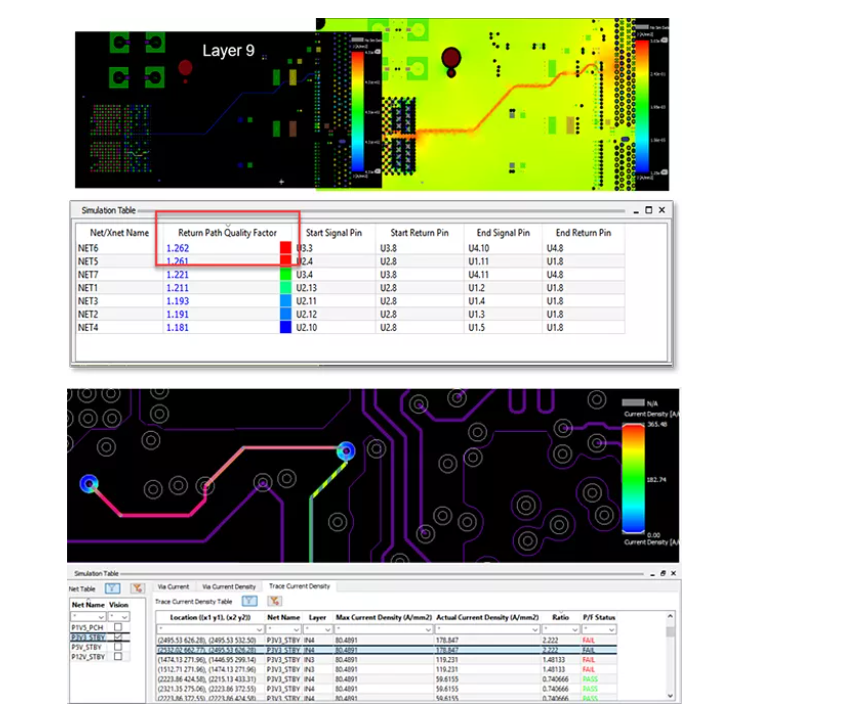

直流PI分析测量电源和接收器之间的任意电压降。结果可以在设计界面上显示电压、电压降或电流密度。设计师通过改变设计,并迅速查看到它们的变化的影响,而不必离开Allegro PCB设计界面。

  • 引导用户使用工作流程模式完成设计中的IR drop、串扰和反射分析成功仿真。
  • 尽早发现设计错误,减少重复设计,提高首次成功率
  • 通过空间解析研究提高产品性能
  • 早期阶段进行备选拓扑研究
  • 允许用户依附Allegro PCB Symphony Team Design平台、进行SI/PI分析,而不需要进行设计复制。
