Proteus VSM

制造商:Labcenter Electronics Ltd.
Proteus VSM是第一款弥补原理图和PCB嵌入式设计之间差距的产品,在原理图封装本身内提供基于微控制器的设计的系统级仿真。

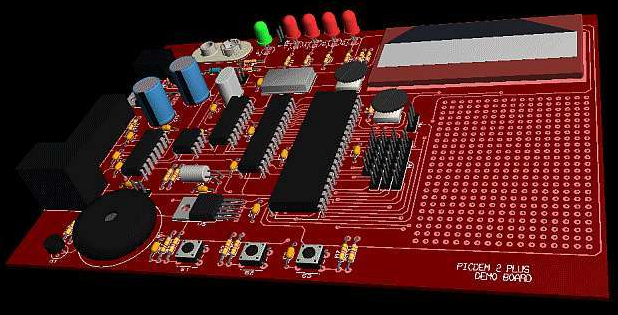

Proteus VSM是一个非常好的电子设计软件,它集合了Protel和CAD的优点于一身,还新增了许多功能。在物理原型还没有建立之前,就能够对控制器进行开发和测试。它能模拟CPU以及其他设计中用到的任何电子器件,模型库里包括如LCD/LED显示,键盘,按钮开关等外围设备,用户也可以添加自己的模型到系统。相当于用软件在一个虚拟的环境就能试验出整个产品。它完全集成PCB设计,只需在VSM仿真器中完成了设计,就能马上生成PCB进行生产。CPU模型允许机器代码的单步执行。



Proteus VSM包括原理布图系统ISIS、带扩展的Prospice混合模型仿真器、动态器件库、高级图形分析模块和处理器虚拟系统仿真模型VSM,是一个完整的嵌入式系统软、硬件设计仿真平台。Proteus 虚拟系统模型组合了混合模式的PROSPICE电路仿真、动态器件和微控制器模型实现了完整的基于微控制器设计的协同仿真。第一次真正使在物理原型出来之前对这类设计的开发和测试成为可能







Proteus VSM优势

灵活性

Proteus VSM为嵌入式工程师提供了一个独特的开发平台。它允许您指定程序(HEX文件,COF文件,ELF / DWARF2文件,UBROF文件等)作为原理图上微控制器部件的属性,并且在模拟期间将显示程序对您创建的原理图的影响。



您可以通过重新布线原理图,更改电阻器,电容器等的元件值以及删除或添加新组件来更改“硬件”。您可以在您选择的IDE中更改固件,编译后,只需按一下按钮即可在新系统上测试新代码。



这使您可以完全自由地尝试不同的想法,并为他的项目找到更佳的设计解决方案。该原理图用作固件的“虚拟原型”,并且可以快速轻松地对其进行更改。



生产率

通常,工程师花费尽可能多的时间来查找和修复问题并测试项目,就像他们在创建问题时一样。这是Proteus VSM擅长的领域。



在代码中设置断点时,整个系统在到达该行代码时停止。当您单步执行时,整个系统将前进,向您显示在原理图(虚拟原型)上执行该行代码的效果。这使得更容易找出特定问题所在的位置以及软件设计或硬件设计是否有问题。



由于原理图用作硬件,因此完全可以划分任务,一个人可以开发PCB布局,而另一个人则使用原理图作为编写,测试和调试固件的基础。这意味着当物理原型最终从制造商到达时,固件已经完成并经过测试。



由于系统已在软件中进行调试和测试,因此需要较少的物理设计迭代,因此产品将更快地上市。



成本

如上所述,Proteus VSM将在设计阶段和测试/调试阶段节省时间和精力。这些都可以为项目节省成本,并且每增加一个项目,这些节省就会成倍增加。



将Proteus中的原理图用作固件设计和调试的虚拟原型的能力提高了物理原型的质量。减少设计迭代意味着减少制造延迟并降低制造成本。



Proteus配备了丰富的仪器和分析工具套件,从DSO到逻辑分析仪,再到I2C和SPI协议分析仪。这使其成为移动电子工作台,减少了对昂贵的物理设备的需求。





Proteus VSM特点:

  • 支持ARM7,PIC ,AVR,HC11以及8051系列的微处理器CPU模型,更多模型正在开发中,更新信息请参见网页;
  • 交互外设模型有LCD显示、RS232终端、通用键盘、开关、按钮、LED等;
  • 强大的调试功能,如访问寄存器与内存,设置断点和单步运行模式;
  • 支持如IAR、Keil和Hitech等开发工具的源码C和汇编的调试;
  • 一键“make”特性:一个键完成编译与仿真操作;
  • 内置超过6000标准SPICE模型,完全兼容制造商提供的SPICE模型;
  • DLL界面为应用提供特定的模式;
  • 基于工业标准的SPICE3F5混合模型电路仿真器
  • 14种虚拟仪器:示波器、逻辑分析仪、信号发生器、规程分析仪等;
