Capital

制造商：Siemens Digital Industries Software 西门子数字工业软件
　　Capital 是一套可以高效的创建和使用电气设计数据的设计软件平台。这套软件针对复杂性和可靠性都在日益増长的电子电气系统。强大的技术及灵活的解决方案可以帮助提升商业方面的价值，包括减少导线和线束相关的设计、验证、制造和服务的成本，提升电气设计的效率及可靠性。

　　一、产品概述：

　　Capita 的研发专注于各种交通运输领域的相关产品，比如飞行器、飞机、汽车、轨道交通和特种车辆， Capital 所支持的设计规模可以从一个小型的本地项目到整个大型的企业级的研发。整套工具从概念和电气架构定义到线束制造和产品维护。核心的 Capital 工具可以被单独的布置或者联合在一起形成一个完整的流程，使得数据可以在一个确定的环境中无缝的流转。广泛支持各种三维设计工具和企业管理系统之间的接口。 Capital 平台系列产品根据使用领域划分，可分为定义（ define )、设计（ design )、制造（ build ）和服务（ service )和管理（ manage )五大类。

　　二、Capital主要特性：

　　1、项目和流程管理

　　项目模板，比如命名规范、元件属性定义规范、设计检查规则模板和图纸风格模板可以被预定义和自动应用。流程约束，比如发布等级管理、元件使用和分析脚本可以被指定。

　　2、设计变更管理

　　Capital的数据中心架构更容易帮助变更流程。工程变更单（ECO）管理、表格化及图形化差异报告、版本管理、兼容性控制和飞行有效性追踪等变更管理相关功能已经在Capital中建立。

　　同时提供了完善的变更策略管理，支持实现特定属性或信息在不同图纸间的自动传递或变更，可大幅减少银手工变更导致的人工工作量。

　　3、与MCAD的深度集成

　　比如西门子的NX工具，数据可以被以文件形式分别传递或者以连接模式在线传递，在线传递还支持辅助显示功能，设计变更数据可以被选择性的传递。另外也支持其他主流的MCAD工具。

　　PDM整合也是可行的，Capital支持完善的PDM接口集成，比如将Capital的元件库作为PDM元件库的一个子集，或者存储发布的设计。

　　4、跨组织的交流

　　Capital支持在设计流程的多个点进行跨组织的数据交流。支持多种数据格式，并且提供一些特定的功能，比如Part Number转换。

　　5、线束工程化

　　Capital提供了线束自动化工程处理和验证功能，比如自动选择库元件、验证压接点的平衡规则。现代化线束制造方法比如模块化制造已经完全支持了。非常细节的基于模型约束线束成本计算方法和基于模型的线束工艺流程处理功能也都已经具备了。

　　6、图纸生成

　　Capital可以自动从数据生成图纸，因此可以减少工程师创建设计的工作，图纸风格模板可以被直接应用，图纸内容被布局为更大化的可读状态。

　　7、企业技术经验封装

　　Capital提供了丰富的功能来实现企业内设计经验等技术积累的封装和继承，如可以将设计规范封装称为设计规则或DRC来供设计调用、将工艺流程封装为工序模板供工艺人员调用、符号库元件库的标准化管理等，保证更佳的设计水平在不同的设计之中的复用，提升设计质量的一致性，同时防止技术流失。

　　三、Capital优势分析：

　　1、电气工程平台特性

　　基于Capital的电气平台已经成为一个电气工程工作、协同平台，而非单纯的设计工具。力图丰富的用户权限管理功能，项目数据管理功能，工程变更功能，统一的图形风格管理，数据监控和审计功能，专业的库管理体系，多数据库同步，PDM/ERP/MCAD数据同步功能，都使得Capital除了基本的设计功能以外，具备了初步的、针对电气设计特性的数据管理能力，适应了大型企业的多人团队协同开发模式。

　　2、自动化数据流程

　　在Capital平台中，实现了各个设计阶段的数据自动传递，即电路原理图的回路、连接器信息可以自动传递到拓扑图，再由拓扑图传递到线束图。这种由软件执行的自动数据传递保证了数据的正确性和前后一致性。

　　另外，Capital平台变更管理策略可以控制不同工具之间数据同步时候的细节，包括那些可以被同步过去，哪些数据不被同步和替换，提高了复杂流程中的数据流转的安全性，防止人为的操作失误。

　　3、数据管理机制

　　在Capital平台中，采用了中心数据存储机制，即所有的设计数据和库都存储于统一的数据库服务中，不再存贮于各工程师的客户端，每个用户在客户端读取数据库的数据，必须拥有相应的账号和权限，数据库服务器可以应用多种数据备份机制，保证了数据的安全性。

　　统一的数据库也使得库、设计、规则和其他可共用的设计元素的共享、复用变得简单和容易实现，的库和设计源提高了设计的正确性。

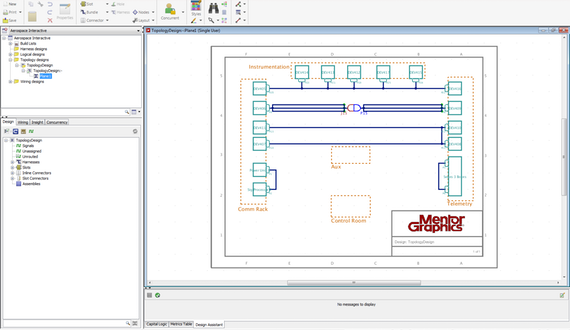

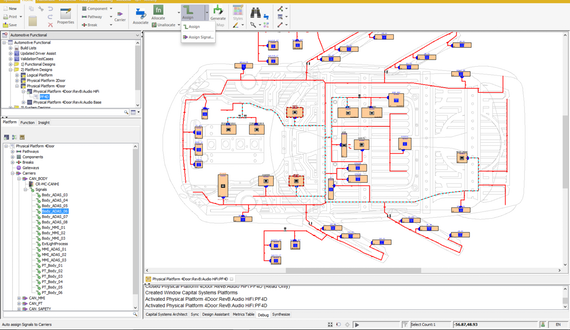

　　4、拓扑图设计

　　在Capital平台中，拓扑图的设计不仅仅是提高简单的图形表示，拓扑图可以与原理图相结合，可以通过设计规则来指定原理图中不同类型导线/信号的布线路径，分配系统共用的连接器，规划线束的拓扑路径，可以将相关的信息反向标注给系统原理图。

　　5、三维接口

　　Capital平台具有与主流三维工具的多钟接口，这将允许三维数据与线束图、拓扑图和电路接线图都有了数据交互的通道，接线图的导线连接信息被传递到三维后，可以进行三维布线，获得三维线束的真实直径，检查三维电缆与结构的干涉，三维线束也可以被导入、展平到线束图，用于二维线束图的设计和后续的工艺处理。

　　6、仿真分析和规则检查

　　Capital平台的电气分析改变了以往设计中仅仅依靠经验估算的设计方法，并且类似前通路、FMEA等分析，也可以由软件自动执行，尤其是当设计经过变更后，进行全面的人工计算电气检查几乎是不可能的，但通过仿真分析则可以自动进行检查。

　　设计规则检查（DRC），是指定一系列的基本规则，并且用户可以自定义所需规则，这些规则可以是电气相关，也可以是工艺相关，以此来验证设计的正确性。

　　仿真分析和设计规则检查相结合应用，可以很大程度的提高设计的正确性，以减少重复的目视检查时间。

　　7、二次开发接口

　　Capital平台拥有良好的可扩展性，基于WebService的技术整合模块，支持将Capital系统与企业其他系统相连接，包括实时的数据传递。西门子及其合作伙伴的开发团队在Capital与其他企业系统的接口方面拥有丰富的方案制作和定制开发经验。

　　由于使用数据库作为数据存储平台，并且Capital有电气数据架构定义和无限的自定义字段，因此数据库中的所有数据都非常容易于被查询、提取和整合，用户可以根据需求定义和提取各种形式的接口数据文件，用于跟其他系统交互。

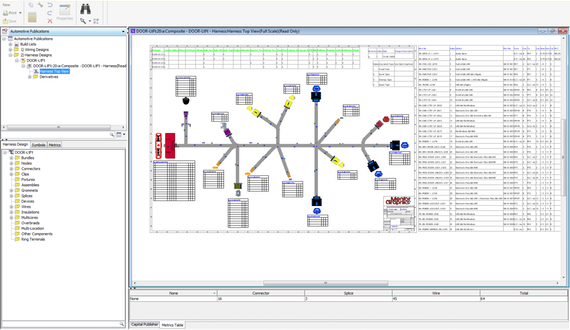

　　8、领先的制造工程能力

　　当大多数行业电气系统软件专注于“设计”能力的时候，Capital已经具备了大量的“制造”相关的功能模块。同一个线束设计在不同的流水线上的制造结果往往会有差异，造成差异的因素往往是工艺流程的差异造成的，这可能是影响产品质量稳定的因素之一。

　　Capital的制造流程管理模块可以预先制作优化的工艺流程模板，所有完成的线束设计都可以套用标准的工艺流程模板，自动生成结构化BOM，形成确定的工艺制造流程，从而帮助提高最终产品质量。

　　9、业界独有的智能化电子图册

　　Capital的智能化电子出版物模块，可以将设计完成的电气原理图和线路图自动转换成智能化的电子图册，还可以将设计报告、三维数据、二维图纸都智能化的集成在整个智能图册包中。这些图册可以在任意的计算机终端或者特定的平板电脑终端打开、浏览和查询，所有的设计对象的属性都可以被方便的查询到，具有多种方便的图纸查看和搜索模式，具有信号“跟踪”和图纸生成能力，各领域（三维、二维、原理、报告）的数据可以交互探索。这种智能化图册大大提高了现场实验调试的便利性和准确性，提高了售后维修的质量和速度，帮助提升企业形象。

针对飞机，汽车和越野车等运输平台开发，Capital可以从小型本地化项目扩展到完整的企业范围部署。该套件涵盖从车辆概念和电气架构定义到线束制造和车辆维护的扩展流程。核心资本工具可以单独实施，也可以统一部署在一个统一的流程中，在一致的环境中无缝地成熟数据。全面支持与相邻域（如MCAD和PLM）的强大集成，以及跨组织协作。
