AIPIPE 智能管道设计运维一体化平台

制造商：南京天洑软件有限公司
智能管道设计运维一体化平台

AIPIPE是由天洑软件自主研发的一款智能管道设计运维一体化平台，它的定位是面向能源电力、石油化工、核电水利等相关领域的管网系统，打造集力学分析、优化设计、健康监测运维服务于一体的智能管道平台。AIPIPE在已有的有限元核心算法基础上，与管道行业深度融合，能够实现管道建模、特殊元件处理、管道静力分析、应力校核、弹簧选型等相关功能。

AIPIPE 2022R2版本在前一个版本的基础上，进行了增加了大量仿真、运维功能。目前的功能汇总如下：

功能

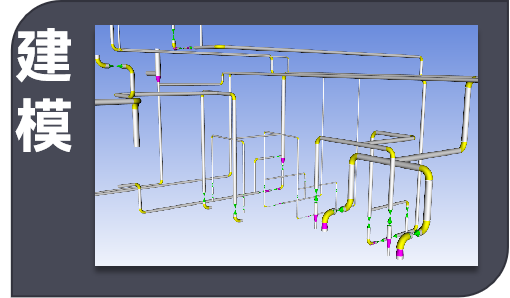

（1）建模功能

AIPIPE建模模块可完成常规管道、弯头、膨胀节、刚性件、三通、异径管等常用管道元件的建模；可以实现弹簧、约束、埋地管、载荷等编辑条件的设置。另一方面，AIPIPE具备CII、PDMS、Pipenetdeng数据文件的接口。

（2）静力分析

AIPIPE能够实现自重（W）、管道压力（P）、温度（T）、位移（D）、外部载荷以及组合工况的快速分析。可以自动完成一次应力校核、二次应力校核、可变弹簧选型、恒力弹簧选型。

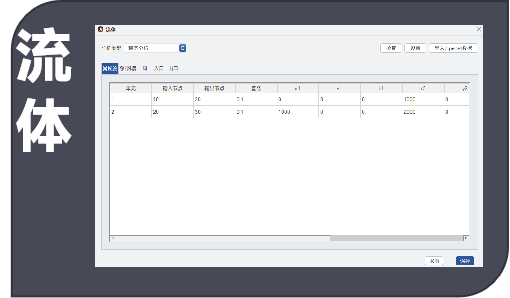

（3）流体分析

新增了管道流体分析模块。该模块可以将管道结构分析模型自动转换为流体模型，实现管道、泵/风扇、阀的稳态流体分析。流体分析的结果，经过计算调度模块可以传递给结构分析部分，实现流固耦合分析。另一个方面，该模块集成了Pipenet数据接口，可以直接导入sdf格式文件进行流体分析。

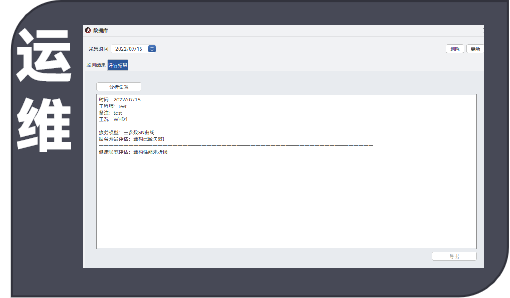

（4）运维模块

在运维方面，增加了健康监测模块。该模块包括传感器布置方案设计、数据采集、健康评估、数据库管理等功能。针对在役管道定检场景，基于结构疲劳理论，利用仿真和AI引擎实现传感器自动布点设计和健康评估。每次定检的结果将会自动存储到数据中进行统一管理，并供AI算法调度使用。

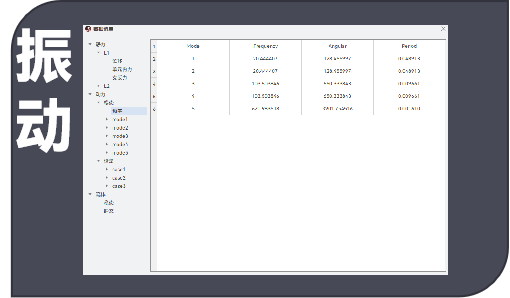

（5）振动模块

增加了管道振动分析的动力学模块，可以完成管道模态与谐波响应分析。在其中模态分析可以避免某些竞品软件丢失或者自动合并特征值的处理。谐波分析对于激励位置的振动响应捕捉精准，与同类竞品软件、结构有限元软件吻合良好。
