随着Creo参数化软件的应用越来越广泛，在Creo中进行图纸设计的情况非常普遍，然而Creo软件自身功能对于国标标注的支持很差。这导致了在Creo的图纸上进行操作时非常不方便，而EasyDrawing智能标注工具能够很好的解决这一问题。

　　1 、背景

　　随着Creo参数化软件的应用越来越广泛，在Creo中进行图纸设计的情况非常普遍，然而Creo软件自身功能对于国标标注的支持很差。这导致了在Creo的图纸上进行操作时非常不方便，虽然Creo提供了很通用的接口进行操作，但仍然需要用户自定义大量的符号再手动插入，并且很多情况下为了美观（例如修改线的长度以适应文字长度），很多符号需要重新制作，严重影响操作效率。

　　2 、当前Creo的标注方式

　　2.1 基本功能操作麻烦

　　以常用国标符号为例，Creo中需要制作大量的自定义符号文件，在实际使用过程中，设计者根据需要从中选择符号导入到Creo中，如果该符号不符合当前的要求，设计者可能会需要根据当前的情况重新制定一个符号，该过程操作相当繁琐。

　　2.2 BOM及球标不符合国标标准

　　Creo的BOM采用的是“重复区域”的方式，但很多时候重复区域也无法满足客户实际需要。比方说，客户需要某个指定的组件下的全部零部件出BOM，而其他的子组立不需要导出子件，此时的重复区域就无法满足这样的情况。

　　Creo的BOM球标以其BOM表为基础，自动产生圆形标注，如果要改为国标的下划线样式对于单个球标而言比较简单，但很多情况是球标需要合并，此时合并的数量并不固定，Creo的球标面对这样的情况也是无能为力。

　　3 、EasyDrawing二维标注的主要功能

　　3.1 尺寸及公差

　　EasyDrawing沿用Creo的环境配置，针对几种常用的尺寸操作进行了操作简化。

　　比如在Creo中标注直径符号，需要设计者双击圆弧，点击左键定位才能标注尺寸，此时的直径尺寸不一定符合国标要求，需要手动调整其属性才能完全符号要求。

　　而EasyDrawing的操作是选择直径命令，选择圆弧，尺寸即刻显示并跟随鼠标移动，点击定位，且符合国标要求。

　　3.2 常用符号标注

　　EasyDrawing集成了技术要求（支持扩展文字）、焊接符号、形位公差、表面粗糙度、基准特征、视向符号、锥度斜度、相同孔符号等常用的国标符号。

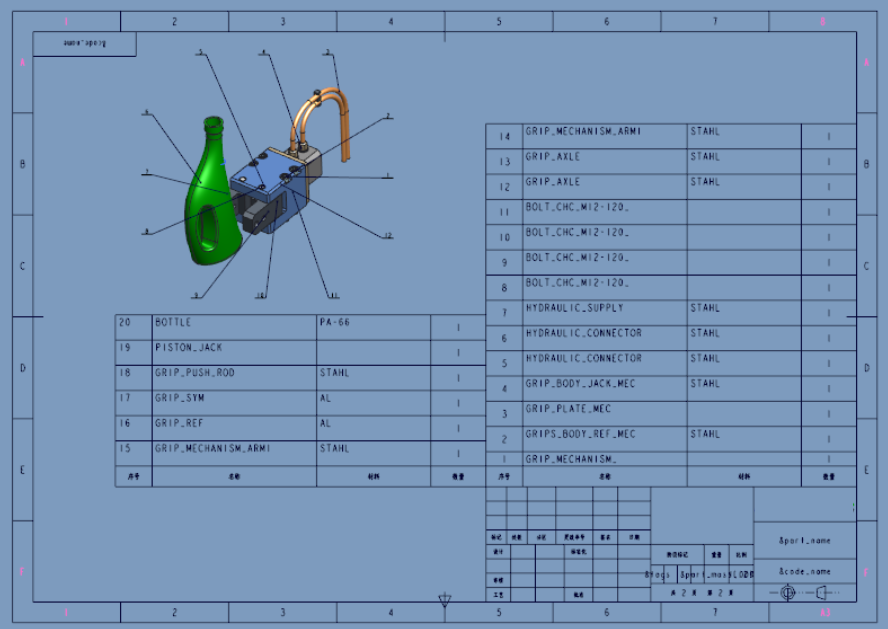

　　每个符号标注提供直观的操作界面，由于EasyDrawing使用动态创建符号文件的形式，所以可以保证每个符号的文字长度和线长度刚好吻合，符号美观且符号标准。如下图：

　　3.3 BOM表和球标

　　EasyDrawing支持超级BOM，允许选择指定的零部件出BOM，并且允许添加自定义的虚拟节点到BOM中。同时EasyDrawing提供了分割BOM、合并BOM、展开组件、折叠组件等一系列的命令，辅助客户迅速完成BOM表的创建。其中展开组件的命令操作大概如下：用户选择BOM表某行（组件行），选择“展开组件”命令，BOM表中即可添加该组件下的零部件到BOM中，操作方便。

　　EasyDrawing的BOM球标以EasyDrawing的BOM表为基础，提供了自动球标、手动球标、合并球标、拆分球标、排列顺序、指定序号等命令，辅助快速设计，每个标注的球标都符号国标要求，且支持无限合并球标，修改球标样式等。
