Aerocheck飞机结构强度校核计算软件

制造商:上海波客实业有限公司
Aerocheck 软件集成飞机结构强度校核所需的数据库、校核方法、校核流程和校核结果后处理功能,基于有限元模型,快速进行金属和复合材料的静强度校核、稳定性校核、连接强度校核、尺寸定义迭代等,极大提高飞机结构强度校核和尺寸定义的工作效率、规范性和协同性。
特点:

  • 串联复合材料结构强度校核的各个环节,提供完整的强度校核流程,实现强度校 核工作的软件自动化,缩短强度校核迭代时间
  • 实现多人协作的强度校核分析、有限元模型更新、强度数据的汇集与分发、强度 校核结果的存储与管理
  • 精选较具价值的工程方法和高效的工作流程,满足实际工程需求
  • 采用先进的数据库管理方法,有效管理大规模工程数据,并提供同客户现有数据 的交互接口
  • 用户可基于实际需求和经验对迭代过程进行干预,让尺寸定义结果更具工程意义
  • 提供便捷的模型尺寸优化和强度校核版本管理方法,让强度校核工作井井有序

功能:

  • 支持一维、二维单元尺寸定义,材料许用值曲线定义
  • 支持蒙皮同梁、肋、长桁的连接强度校核
  • 可导入用户铺层库信息,制作铺层数据库,载荷数据库,材料许用值曲线数据库 等,并方便进行查看和修改
  • 根据新的尺寸定义方案更新模型属性,快速进行下一轮的求解运算
  • 根据强度要求和用户目标安全裕度,对模型尺寸定义进行优化迭代直至满足要求
  • 提供丰富的强度校核结果查看方式,用户可通过安全裕度云图、标签、表格等途 径更好地查看分析结果

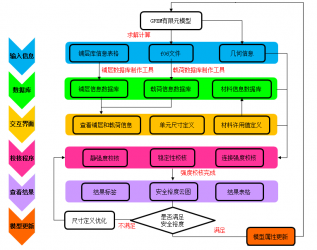

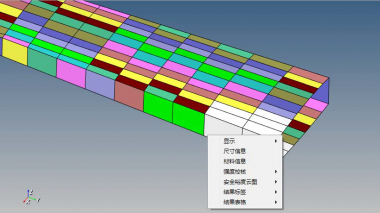

工作流程: Aerocheck 强度校核和尺寸定义的完整流程如下所示。   7-317x250 软件界面: Aerocheck 界面简洁,流程导向式设计,方便强度工程师及有经验的结构工程师使用。 11-380x21612-215x25013-272x25014-380x213
