RFPA 真实破裂过程分析软件

制造商:安徽至博力震科技有限公司
高灵敏微震监测仪基于新一代光纤振动监测技术,可以对岩体微破裂进行高精度智能化监测的设备。高灵敏宽频段微震监测仪以其高灵敏、宽频响、大动态范围等诸多优点和前端无电的独特优势,同时满足从高频低震到低频高震的煤岩体破裂振动宽频段信息的监测,可广泛应用于矿山动力灾害、瓦斯突出、突水、 、滑坡、水力压裂等岩土工程安全监测以及桥梁、铁路、高层建筑、水轮机等健康监测。

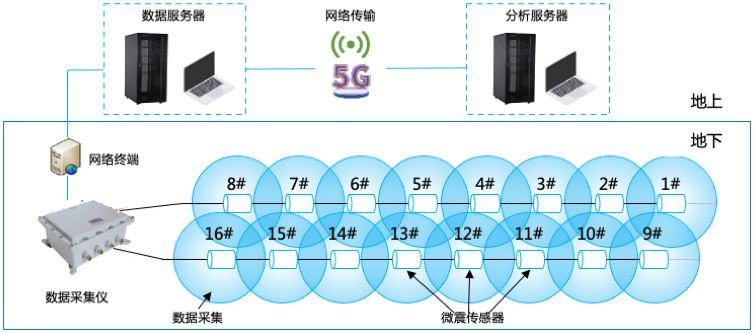

系统原理
高灵敏加速度传感器采用窄线宽低噪声激光光源,基于光纤干涉原理,实现微弱信号的探测。该监测系统可进行全天候不间断实时微震监测,通过高灵敏加速度传感器收集的微震信号,经过微震数据采集与处理主机,经过信号识别、到时拾取、震源解译与分析预警实现岩土工程安全监测分析。 该系统可广泛应用于微弱振动监测和定位场景,如矿山生产中微破裂振动信号监测与定位等。

系统组成

低噪声窄线宽光纤激光器
基于光纤干涉技术研制的高灵敏微震监测设备,光纤激光器是其关键器件之一。窄线宽,低噪声光纤激光器,从源头确保测量信号的精确度。

信号解调与数据采集系统
信号采集解调与数据采集系统是微震监测设备的核心模块。由光纤传感器阵列返回携带微震信号的多路传感光学信号,经光路转换和解调为加速度数字信号。并配有数据采集软件,对微震数据进行记录、保存、上传至云平台进行处理分析。

光纤加速度传感器
光纤传感器采用新型传感光纤、优化结构参数,解决了传统微震传感器高灵敏度和宽频响无法兼顾的技术难题,分辨率高,最小监测加速度为1

信号解调与数据采集系统
信号采集解调与数据采集系统是微震监测设备的核心模块。由光纤传感器阵列返回携带微震信号的多路传感光学信号,经光路转换和解调为加速度数字信号。并配有数据采集软件,对微震数据进行记录、保存、上传至云平台进行处理分析。

光纤加速度传感器
光纤传感器采用新型传感光纤、优化结构参数,解决了传统微震传感器高灵敏度和宽频响无法兼顾的技术难题,分辨率高,最小监测加速度为1
系统安装
高灵敏微震监测仪系统的安装与调试工作主要包括传感器安装、光缆铺设、现场系统联调与数据处理调试分析四步组成,其中传感器安装支持现场任意角度钻孔安装或锚杆固定安装等方式,光缆铺设可达10千米以上,最后进行系统调试与信号测试,待正常后可全天候数据处理分析。

传感器安装

光缆铺设

传感器安装

光缆铺设

系统功能
1、实时、连续地采集现场产生微破坏信号数据,即时定位微破坏的时、空分布规律,分析潜在破坏的可能性;

2、可以通过微震安全监测云平台,实现微震数据远程传输,用户可在世界各地随时查看数据信息和设备状态;

3、自动记录、显示并永久保存微震事件的波形数据;

4、系统采集震源的自动与人工双重拾取,可进行震源定位校正与各种震源参数计算,并实现事件类型的人工智能自动识别;

5、利用软硬件的滤波处理器、阈值设定等方式,修正事件波形并剔除噪声事件;

6、可查看各种事件类型,并输出包括事件定位图、累计事件数以及各种震源参数,用户可根据需要查看事件信息;

7、自动生成日报/周报/月报。

8、可远程登录数据分析平台,随时随地处理微震数据和对工程进行诊断。

系统优势
高灵敏度高灵敏微震监测仪系统的安装与调试工作主要包括传感器安装、光缆铺设、现场系统联调与数据处理调试分析四步组成
高灵敏度高灵敏微震监测仪与调试工作主要包括传感器安数据处理调试分析四步组成
高灵敏度高灵敏微与数据处理调试分析四步组成
高灵敏度高灵敏微震监测仪系统的安装与调试工作主要包括传感器安装、光缆铺设、现场系统联调与数据处理调试分析四步组成
高灵敏度高灵敏微震监测仪系统的安装与调试工作主要包括传感器安装、
高灵敏度高灵敏微震监测仪与调试工作主要包括传感器安数据处理调试分析四步组成
高灵敏度高灵敏微与数据处理调试分析四步组成
高灵敏度高灵敏微震监测仪系统的安装与调试工作主要包括传感器安装、光缆铺设、现场系统联调与数据处理调试分析四步组成
高灵敏度高灵敏微震监测仪系统的安装与调试工作主要包括传感器安装、
高灵敏度高灵敏微震监测仪系统的安装与调试工作主要包括传感器安装、
