ANSYS nCode DesignLife

制造商：ANSYS, Inc.
　　ANSYS nCode DesignLife——高级疲劳分析软件

　　ANSYS nCode DesignLife提供综合全面的诊断疲劳流程。这是一款业界领先的耐用性分析工具，全面集成在ANSYS Workbench环境中，简便易用，为FEA疲劳分析提供流畅的工作流程。nCode DesignLife完全可以满足从应力疲劳到应变疲劳、从单轴疲劳到多轴疲劳、从时域疲劳到频域疲劳，以及焊点焊缝疲劳、高温疲劳和蠕变疲劳等结构领域全方位的疲劳仿真分析需求。

　　一、产品概述：

　　1、针对预期使用场景优化产品疲劳寿命

　　Ansys nCode DesignLife 与 Ansys Mechanical 合作，可靠地评估疲劳寿命。使用 Ansys Mechanical 和 Ansys LS-DYNA 的有限元分析 (FEA) 结果，它会累积重复加载造成的损坏，以确定产品的预测寿命。您可以快速评估不同材料和替代几何形状对新设计的影响，然后针对产品的预期用途对其进行优化——远在第一个原型构建或昂贵的测试发生之前。

　　无与伦比的精度和技术

　　降低整体产品开发和验证成本

　　以仿真为主导的设计，以减少对物理测试的依赖

　　灵活易用的用户界面

　　2、快速规格

　　Ansys 与 HBK 合作，将无与伦比的基于仿真的耐久性技术引入 Ansys Workbench，为发现疲劳失效是关键挑战的客户提供端到端解决方案。

　　应力寿命 (SN)

　　应变寿命 (EN)

　　振动和疲劳

　　热机械疲劳缝焊

　　点焊

　　物资管理

　　振动管理器虚拟应变计和虚拟传感器

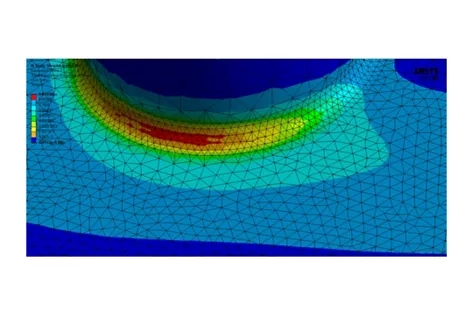

　　有限元分析显示

　　裂纹增长

　　定制

　　二、产品能力:

　　1、在设计过程的早期了解和模拟疲劳

　　Ansys nCode DesignLife 与Ansys Mechanical和 Ansys LS-DYNA 配合使用，可以可靠地评估疲劳寿命。您可以快速评估不同材料和替代几何形状对新设计的影响，然后在昂贵的原型之前针对产品的预期用途对其进行优化。

　　借助 Ansys Workbench 上的新界面，您可以享受与其他产品集成的定制工作流程，同时保持在单个界面中。您还可以灵活地直接从 Ansys Workbench 访问您的 nCode 用户界面。易用性使 nCode DesignLife 的强大功能更容易实现。

　　三、主要特点：

　　新的用户界面在集成的工作流程和单一界面中提供了端到端的解决方案

　　1、应变寿命 (EN)

　　应变寿命适用于广泛的问题，包括局部弹塑性应变控制疲劳寿命的低周疲劳 (LCF)。

　　标准 EN 方法使用 Coffin-Manson-Basquin 公式，定义应变幅值与失效周期数之间的关系。

　　2、应力寿命 (SN)

　　这主要适用于名义应力控制疲劳寿命的高周疲劳 (HCF)。

　　提供了多种方法来定义 SN 曲线，包括为平均应力或温度等因素插入多个材料数据曲线的能力。还提供了更多选项来解释应力梯度和表面光洁度。

　　3、党文

　　多轴疲劳极限准则用于预测复杂载荷情况下的耐久性极限。

　　输出是安全系数。该程序使用从拉伸和扭转试验计算的材料参数。通过在未加载的组件中使用等效塑性应变来考虑制造效果。

　　4、安全要素

　　评估基于应力的安全系数和标准平均应力校正或用户指定的 Haigh 图以评估耐久性。

　　这被广泛用作发动机和动力总成部件的关键设计标准。

　　5、缝焊

　　通过在 FEA 模型中智能识别焊缝线，简化了设置焊缝疲劳分析的过程。

　　涵盖缝焊接头，包括角焊缝、搭接接头和激光焊接接头。应力可以直接从 FEA 模型（壳或实体单元）中获取，也可以从焊缝处的网格点力或位移计算。该方法适用于焊趾、焊根和焊喉故障。

　　6、点焊

　　能够对薄板中的点焊进行疲劳分析。横截面力和力矩用于计算焊缝边缘周围的结构应力。

　　以多个角度增量围绕点焊进行寿命计算，报告的总寿命包括最坏情况。Python 脚本支持对铆钉或螺栓等其他连接方法进行建模。

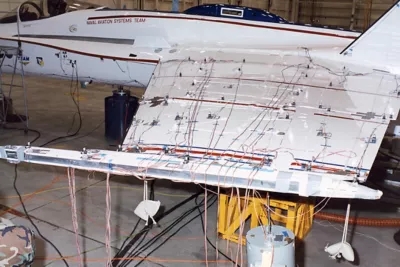

　　7、振动疲劳

　　振动疲劳选项可以模拟由随机 (PSD)、扫描正弦、正弦驻留或正弦随机加载驱动的振动器测试。

　　它提供了在频域中预测疲劳的能力，并且对于许多具有随机载荷的应用（例如风载荷和波浪载荷）而言，它比时域分析更加现实和高效。

　　8、热机械疲劳

　　发动机活塞、排气系统和歧管等高温运行环境中的组件可能会出现复杂的故障模式。

　　热机械疲劳 (TMF) 选项通过使用有限元模拟的应力和温度结果为高温疲劳和蠕变提供求解器。TMF 包括高温疲劳方法 Chaboche 和 Chaboche Transient。蠕变分析方法包括 Larson-Miller 和 Chaboche 蠕变。

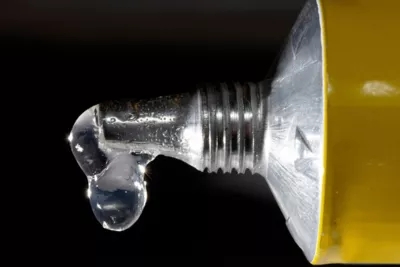

　　9、粘合剂

　　启用基于断裂力学的方法来评估结构中的哪些关节承受最严重的负载。

　　粘合剂选项可以对金属结构中的粘合剂接头进行耐久性计算。使用梁单元对粘合剂进行建模，并使用网格点力来确定胶合法兰边缘处的线力和力矩。在粘合剂边缘进行应变能释放率的近似计算，并通过与裂纹扩展阈值进行比较，计算出安全系数。
