ANSYS Autodyn爆炸和冲击仿真软件

制造商：ANSYS, Inc.
　　ANSYS Autodyn 是非线性显式有限元求解软件，能够建立固体、流体、气体及其相互作用的非线性动力仿真模型，具有无与伦比的适应性和先进而强大的仿真功能，其目前在国际军工行业占据80％以上市场。

　　ANSYS Autodyn 采用使用方便、全集成化的图形用户界面，完成从仿真建模与设置、求解、后处理操作的全过程，集成了多种物理求解器（FE，CFD，SPH），能够进行多求解器耦合仿真，并内嵌了本构响应和热力学金属、陶瓷、玻璃、水泥、岩土、炸药、水、空气以及其它的固体、流体和气体的材料模型和数据。

　　一、产品概述：

　　1、专业处理复杂材料响应的模拟

　　Ansys Autodyn 使快速理解和模拟大的材料变形或失效变得容易。Autodyn 有一系列模型来表示复杂的物理现象，例如液体、固体和气体的相互作用；材料的相变；和冲击波的传播。

　　模拟固体、液体和气体及其相互作用

　　一个模型中的多个求解器相互交互

　　填充有数据的复杂材料模型

　　全自动接触耦合

　　2、快速规格

　　通过与 Ansys Workbench 及其自己的本机用户界面集成，Ansys Autodyn 在易用性方面长期以来一直处于业界领先地位，使您能够以较少的时间和精力产生准确的结果。轻松 CAD 导入

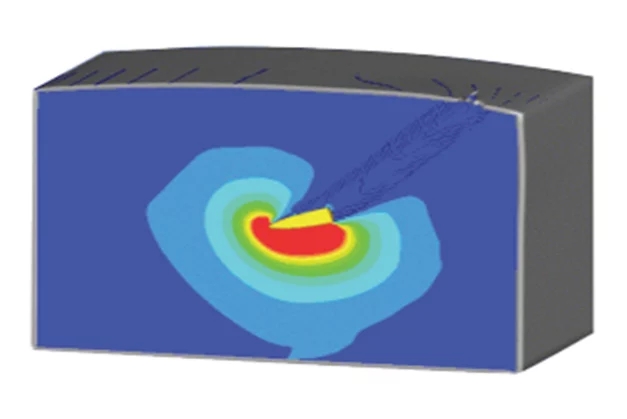

　　爆炸分析

　　冲击波工程数据

　　后处理工具

　　超高速撞击从 1D 重新映射到 2D 到 3D

　　求解域去区和扩展

　　水编码

　　二、产品能力：

　　一系列求解器方案集成到一个产品中

　　光滑粒子流体动力学 (SPH) 求解器完善了图片，提供了显式分析所需的一切。Ansys Autodyn 允许您从不同的求解器技术中进行选择，以便将有效的求解器用于模型的给定部分。

　　拉格朗日有限元求解器可在查看承受冲击载荷和大变形的结构部件时提供快速有效的解决方案。两个欧拉求解器公式使您能够模拟高速流体流动，以及模拟固体材料极端塑性流动的替代方法。

　　三、主要特点：

　　Ansys Autodyn 提供了一种模拟实验设置的方法，因此您可以减少和简化物理测试

　　1、求解器技术

　　光滑粒子流体动力学 (SPH) 求解器完善了图片，提供了显式分析所需的一切。

　　Ansys Autodyn 允许您从不同的求解器技术中进行选择，以便将有效的求解器用于模型的给定部分。拉格朗日有限元求解器可在查看承受冲击载荷和大变形的结构部件时提供快速有效的解决方案。两个欧拉求解器公式使您能够模拟高速流体流动，以及模拟固体材料极端塑性流动的替代方法。

　　2、求解器耦合

　　Autodyn 的交互逻辑支持各种求解器之间的自动通信，用于耦合流体-固体交互 (FSI) 模型，用于高速事件的爆炸、侵蚀、冲击和多尺度模拟。

　　拉格朗日-拉格朗日、SPH-拉格朗日和欧拉-拉格朗日交互都可以在模型中以简单直观的方式创建。这允许轻松模拟流体结构的相互作用。

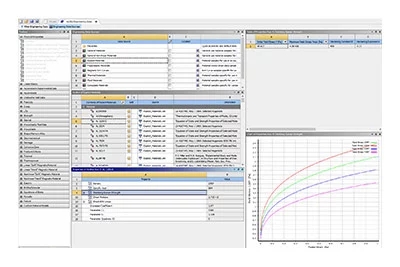

　　3、材料数据

　　材料对动态高应变率载荷的响应可能很复杂，并且很难获得必要的材料数据。

　　为了帮助您解决此问题，Autodyn 的材料库包含 150 多种预填充材料模型，涵盖最常见的工程合金、脆性和颗粒材料、正交各向异性材料以及高能和爆炸性化合物。

　　这种模型组合使您能够模拟各种材料现象，例如非线性压力响应、应变硬化、应变率硬化、热软化、多孔材料的压实、正交各向异性行为、破碎损伤、化学能沉积、拉伸失效和相变。

　　4、集成到工作台

　　Ansys Autodyn 集成到 Ansys Workbench 中，利用 CAD 导入、几何清理、模型设置、材料定义以及与其他 Ansys 分析系统的互操作性。
