东华测试DHMA模态分析软件

制造商:

江苏东华测试技术股份有限公司

DHDAS软件平台是由东华测试自主开发,包括底层驱动程序、通讯协议等,集数据采集、基本分析、阶次分析、现场动平衡、冲击波形检测、实验模态分析、声学分析等多种工程应用与分析于一体,采用模块化管理机制,使用更加简单便捷;自动识别系统参数、完全程控仪器量程、滤波及采样参数设置,完成信号的实时采集分析处理;实现虚拟仪器的功能、多功能模块化管理和“一键设定”式的操作。



模块特点

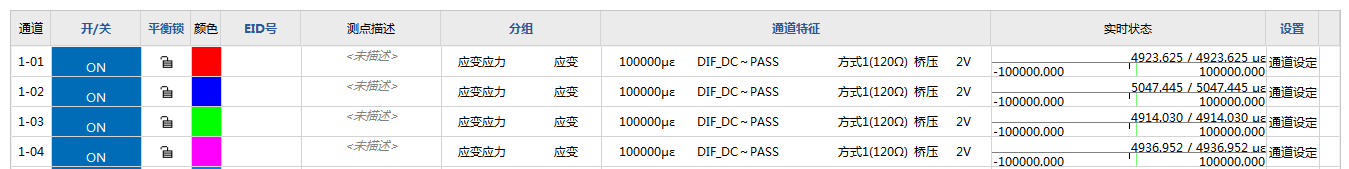

■  快速简便的一键式可视化参数设置,参数设置过程中实时显示通道工作状态;



DHDAS-1



■  智能化的多工程数据存储管理机制,方便大型实验、多批次实验数据处理和报告生成,可对多次测量的数据一次性完成所需处理;

■  触发采集、连续采集等多种采样方式可选;

■  灵活易用的通道分组,方便不同类型信号分组参数设置和管理;

■  多样化的数据流定义,可实现各种分析方法的任意组合,完成常规方法不能解决的特殊分析处理要求;



DHDAS-2



■  高度实时性,实时采集、实时储存、实时显示、实时分析等;

■  全局预览数据导航条,实现数据的快速概览、定位处理及显示;

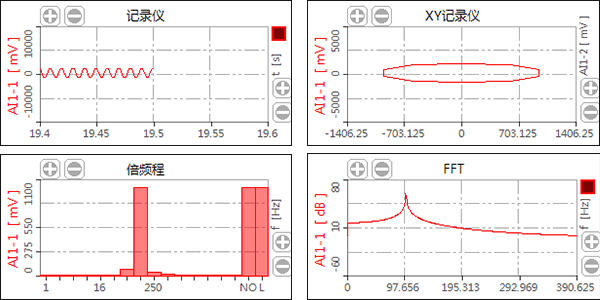

■  多种视图显示方式灵活组态,含记录仪、X-Y记录仪、彩色瀑布图、彩色云图、仪表盘、棒图、数字表、音视频、3D模型图等;



未标题-1



■  具有Word文档活动报告功能,生成的报告可直接在Word中移动光标读数、缩放曲线;

■  良好的可移植性、可扩充性和开放性,提供开发接口和模板,用户可自行开发工程应用插件,无缝加载到软件模块中使用,也可与他人共享使用该插件;

■  支持多客户端模式,客户端包括:主控端、显示端,适用于大型测试系统的分布式采集与监控;显示端主要用于显示测试系统的部分通道数据,选择性的存储到本地硬盘上(取决于连接带宽),建立算法分析,主控端具备显示端全部功能外,还具备测试系统参数的设置、存储策略的设定、处理流程的制定、控制采集的开始与停止等。



DHDAS-7



基本平台及算法模块

■  基础平台模块

    实时/事后采集分析参数设置、功能控制、数据浏览、光标读数、曲线缩放、数据管理及简单处理、报告输出等,支持长数据连续记录;



DHDAS-8

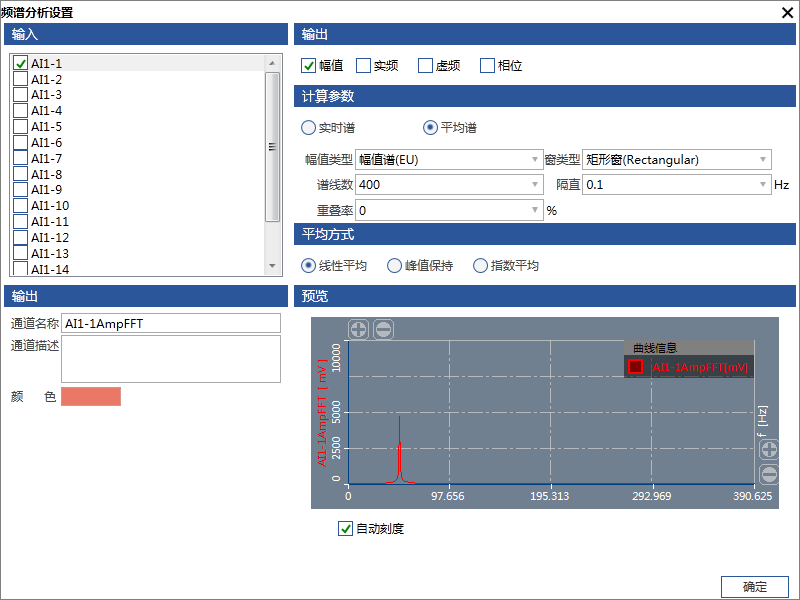

■  频谱分析模块

    实时/事后FFT分析,功率谱(功率谱密度)分析,幅相频、实虚频,加窗、重叠、平均;



DHDAS-9

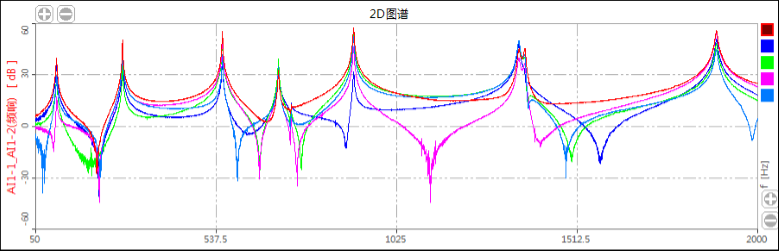

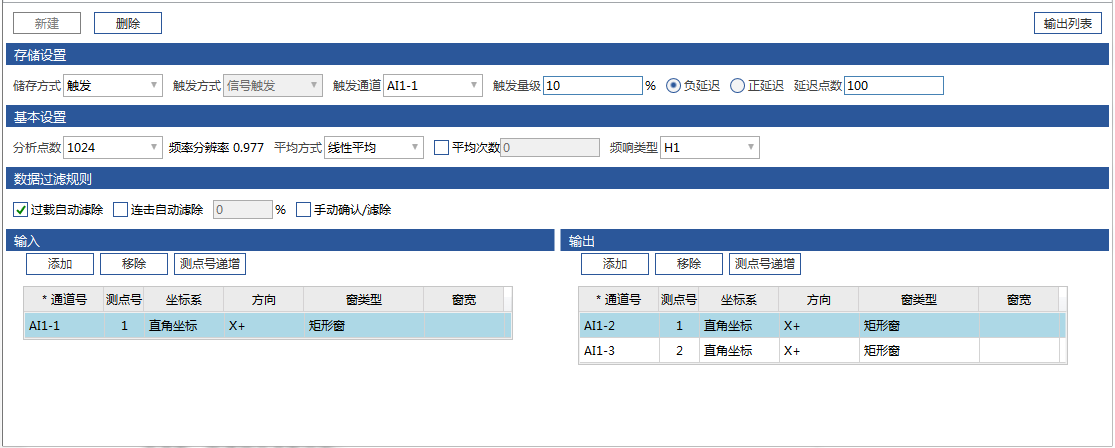

■  频响分析模块

    内置多种频响估计方法,支持MIMO频响分析、频响函数、相干函数、脉冲响应函数分析



DHDAS-10

DHDAS-11



■  倍频程分析模块

    实时/事后倍频程分析,完成各种计权(声学计权、人体振动舒适性计权等)的倍频程分析;



DHDAS-12



■  倒谱分析模块

    实时/事后实倒谱、复倒谱、逆复倒谱分析;



DHDAS-13

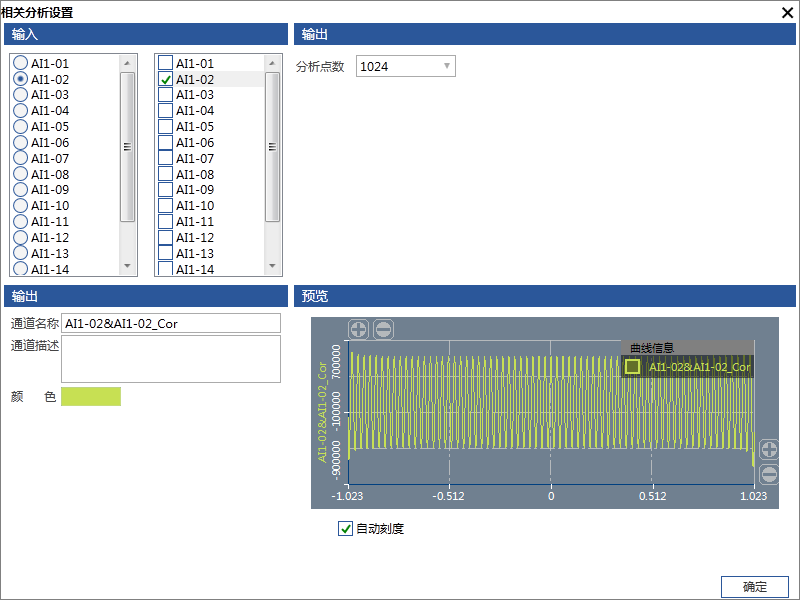

■  相关分析模块

    实时/事后自相关、互相关分析;



DHDAS-14

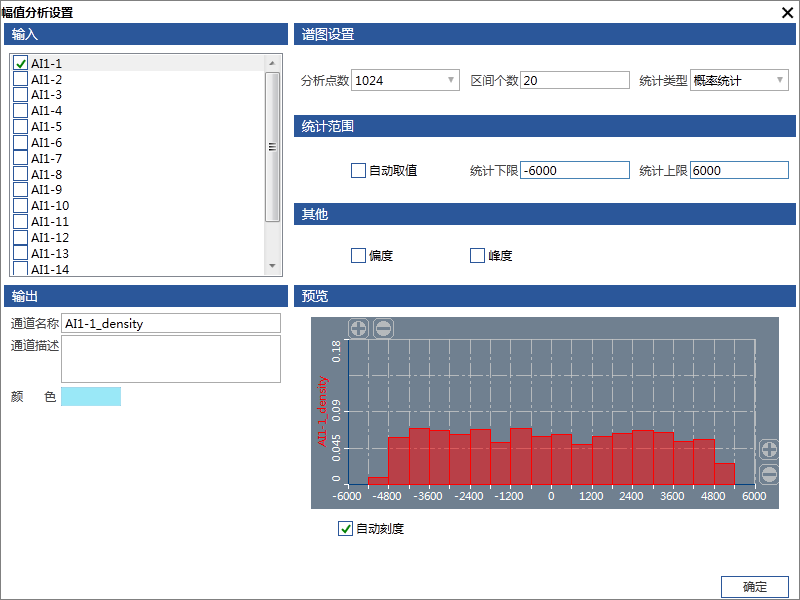

■  概率统计分析模块

    实时/事后概率密度,概率分布计算;



DHDAS-15

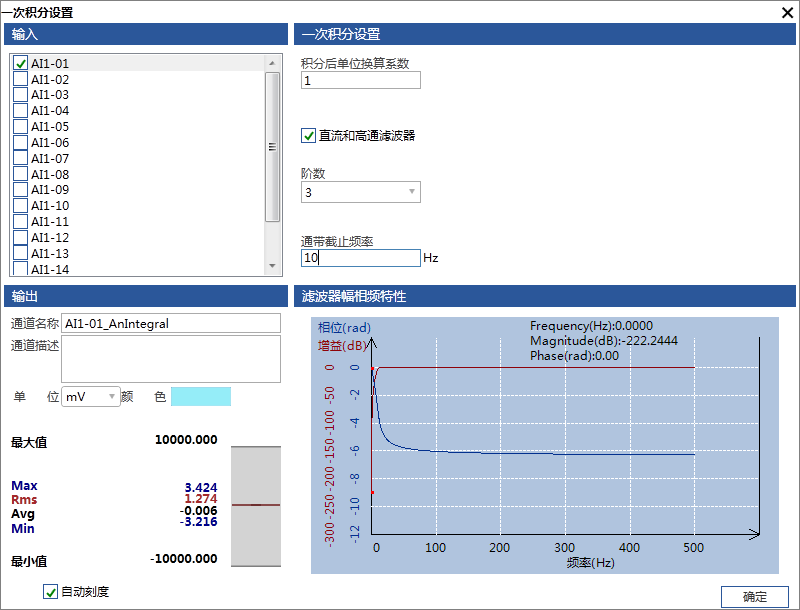

■  微积分模块

    实时/事后一、二次微积分处理;



DHDAS-16



■  数字滤波模块

    滤波器设置及实时/事后数字滤波;



DHDAS-17
