STATIC 结构静力学仿真验证工具

制造商：

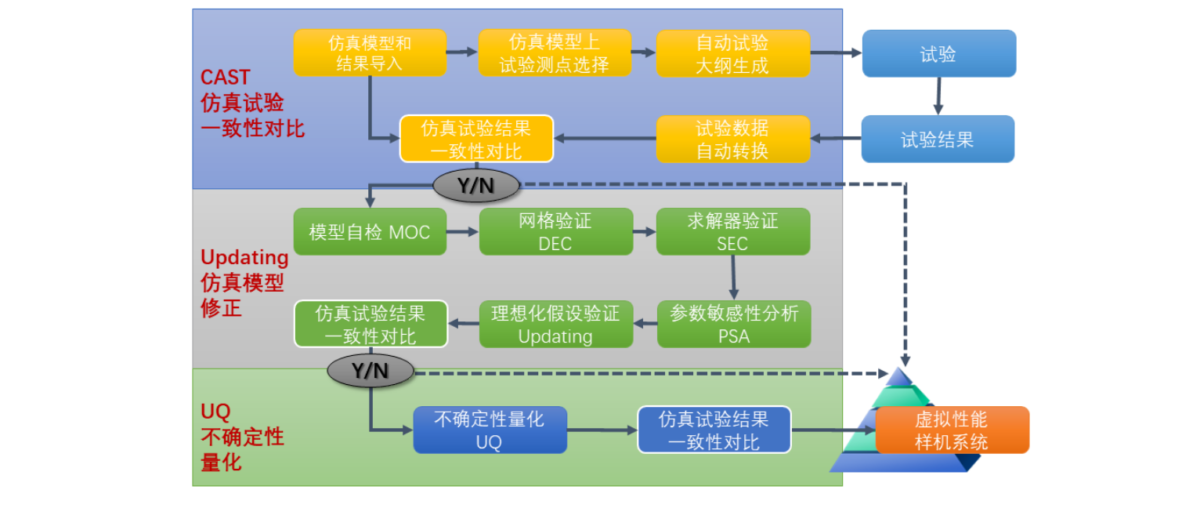

首先在一致性分析CAST模块中，读入需要修正的仿真模型和结果，并根据初步仿真的结果，在仿真结果文件上直接点选试验测点，并自动生成试验大纲，发布给试验人员 ；

•试验人员根据试验大纲进行试验，获得试验数据，传输回CAST模块 ；

•CAST模块会自动读取和转换测点试验结果数据，并自动匹配仿真模型相应节点，进行结果的一致性检查。如果仿真结果置信度足够高，则直接进入虚拟性能样机库，否则继续进入Updating修正模块 ；

•Updating修正模块中，将会对仿真模型进行自动化模型自检、网格验证、求解器验证、参数敏感度分析、理想化假设验证等一系列自动验证工作，最终结果与试验结果再次进行一致性检查。置信度达到要求进入虚拟样机库，否则继续进行UQ不确定性量化分析 ；

•UQ模块中，目前可以考虑输入参数的概率分布，以及其导致的仿真结果的概率分布和偏离，以概率的方法，确认仿真模型置信度区间是否可以接受。如果可以接受，则进入虚拟性能样机库。

静力学验模工具模块

•SimV&Ver Static工具模块 –CAST仿真试验结果一致性对比 –Updating 仿真结果修正 –UQ 不确定性量化分析;

 •SimV&Ver Static可集成调用的静力学仿真模板工具 –可以与以下仿真自动化工具集成，实现静力学验模工作;

工具模块1：CAST仿真试验结果一致性对比•仿真结果导入及后处理可视化模块 ；•仿真结果及实验测点布置交互显示模块； •用户自定义实验数据输入解析接口模块； •仿真结果数据与实验数据映射模块； •仿真数据与实验数据对比分析结果可视化模块； •仿真数据与实验数据对比分析自动报告模块。

工具模块2：Updating仿真结果，•MOC-模型自动化仿真自检 •DEC-模型网格精度自动验证 •SEC-模型求解器精度验证 •PSA-模型参数敏感度分析 •Updating-模型理想化假设精度自动验证修正。

工具模块3：UQ不确定性量，•UQ不确定性量化模块，目前可以考虑由于输入参数的概率分布，而导致仿真结果的概率分布，从而确定其置信度范围化分析。
