Altair Inspire

制造商:Altair Engineering Inc.

Altair Inspire使设计工程师、产品设计师和建筑师快速而方便地探索和生成高效的结构基础。Inspire 采用先进的优化求解器Altair OptiStruct™,根据给定的设计空间、材料属性以及受力需求生成理想的形状。该软件简单易学,并与现有的CAD工具协同工作,帮助用户在结构设计的第一时间就降低开发成本、时间、材料消耗和产品重量。

产品亮点

  • 生成和分析高效的结构概念设计
  • 支持零件和装配体的优化和分析
  • 快速、轻松地清理和去除几何中的问题区域
  • 研究线性静态和正则模态分析
  • 友好的用户界面,极短的学习曲线

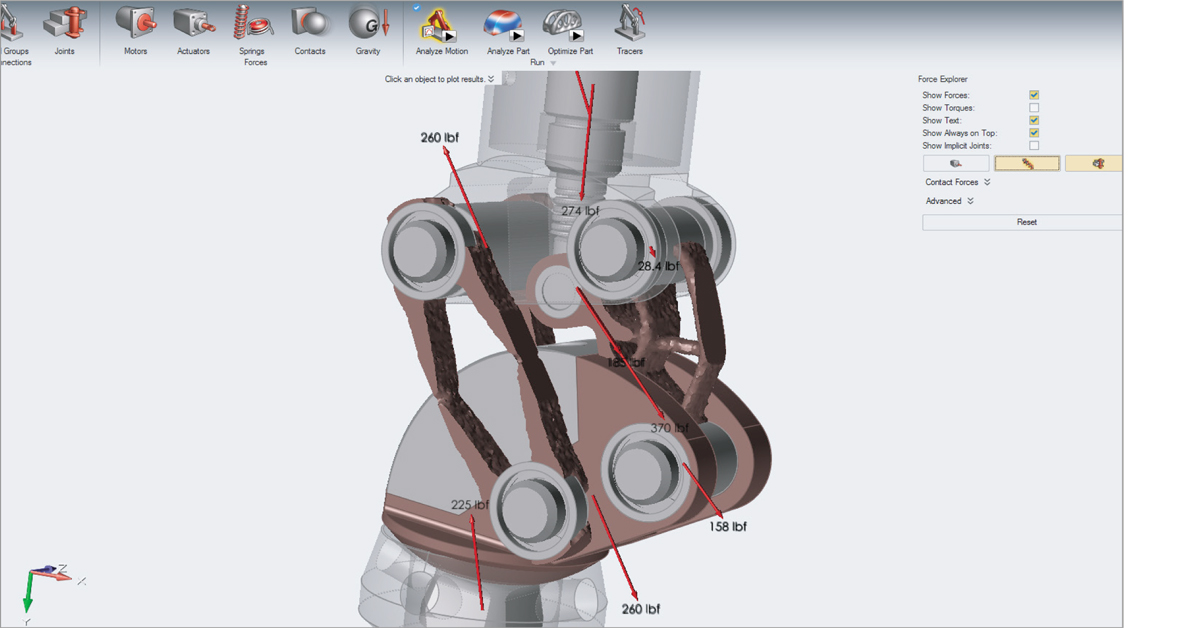

  • 生成复杂机构的动态运动以识别并施加载荷

优势

更快的设计

在设计周期开始时就生成满足性能要求的结构概念。与传统的“设计—论证—再设计”思路相比,这种流程可以节省大量时间,从而提升整个流程的效率。

更智能化的设计

Inspire更容易形成“what-if”场景,其中设计空间、连接情况、载荷情况、形状控制可以随时修改。生成的概念往往提供了有价值的设计建议。

更轻量化的设计

Inspire 能有效利用材料,仅将其置于满足结构性能要求的位置。降低设计重量可以节省材料成本、改进性能并降低运输成本。

功能

几何创建和简化

使用Inspire建模工具为实体模型创建、修改和去除特征:

  • 草绘工具—通过线、矩形、圆形和圆弧来建立和修改部件。同时可以应用如镜像、缩放、旋转、推/拉、相切和垂直度的几何约束。
  • 剪切/打断—剪切和修剪草图中的曲线。
  • 推/拉—拉伸平面或者圆柱面创建几何实体,并修改尺寸。
  • 去除特征—移除压印、圆角、圆弧、圆孔、槽口;填塞孔和槽;以及创建补面和桥接。
  • 抽取中面—抽取中面工具允许用户从单一厚度的三维实体中查找并提取二维壳体。

优化设置

Inspire提供多种优化选择:

  • 优化目标—更大化刚度或者最小化质量
  • 应力约束—限制全局更大应力
  • 位移约束—在需要的地方和方向限制更大位移值
  • 角速度、加速度载荷—角速度和加速度工具允许用户定义整个模型的旋转速度和旋转轴
  • G载荷—G载荷工具允许用户施加加速度、以模拟重力载荷。
  • 位移约束—位移约束可以应用于模型来限制在所需位置和方向的偏转。
  • 温度荷载—温度工具允许用户模拟模型中温度变化的影响
  • 输出到OptiStruct—设计师可以输出OptiStruct的输入文件进行高级仿真

连接和装配

在Inspire中优化和分析完整零件和装配体

  • 接触工具允许用户查找周边配件,并指定他们是否应该绑定、接触、或者没有接触。
  • 用户使用紧固件和连接工具在一个模型中以连接多个零件来添加螺栓、螺钉、销或滑动销。

制造约束和形状控制

利用Inspire的形状控制功能生成的设计概念不仅结构上有效,也易于制造。

  • 对称平面—根据平面强制生成对称形状
  • 环状对称—生成环状对称形状
  • 拔模方向—单向或双向拔模方便成型和冲压
  • 挤压成型控制— 生成特定方向的约束横截面拓扑结构

求解分析

线性静力分析和模态分析,提供相应的后处理结构,例如位移、安全系数、屈服/拉伸和压缩、 von Mises应力和更大主应力。

可定义的材料数据库

包含铝、钢、镁、钛等常用材料数据,也可以自定义添加材料。

PDM

Inspire允许用户从Teamcenter或WindchillPDM系统中打开模型。同时支持从Inspire中将模型文件保存回上述PDM系统。

部件关联性

  • 继承关系—若一个零件是复制粘贴形成的,当它更新后,相应的另一个零件也会自动更新,这些信息也可以从CAD文件导入。
  • 重复模式—当一个模型中的设计空间被多次重复使用部分实例时,Inspire将自动应用重复模式到设计空间,使他们产生相同的形状。

交互式可视化结果

使用一个简单的滑块来添加或移除材料来探索优化形状。用户可以决定哪些特征是重要的,然后挑选最适合他们需求的概念设计。

装配配置

可创建多组件的配置,并用来评估多种设计方案和优化结果。

最终模型创建

创建 PolyNURBS —PolyNURBS 创建和编辑工具使用户快速创建形状自由的实体几何,创建的几何体光滑、连续并随时可以制造。

多语言选择

中文、英语、法语、德语、意大利语、日语、韩语、葡萄牙语、西班牙语

形状控制和设计约束

  • 更大最小尺寸
  • 拔模方向
  • 对称性
  • 重复模式
  • 循环模式
  • 应力约束
  • 频率约束
  • 位移约束

几何输入

  • ACIS
  • Catia (V4 & V5)
  • Creo
  • IGES
  • Inventor
  • JT
  • Parasolid
  • Pro/E
  • SolidWorks
  • STEP
  • STL
  • UG NX (Unigraphics)

几何输出

  • IGES
  • Parasolid
  • STEP
  • STL
