Tecplot 360

制造商:Tecplot
Tecplot 360是一套CFD和数值模拟与视觉化的软件工具。Tecplot 360把关键的工程绘图与先进的数据视觉化的功能完美的在一套工具之内结合起来。

Tecplot 360可以让客户

分析并且探索复杂的数据集
编排多个XY图,2D图和3D图
建立动画用出色的,高品质的方式展现研发的成果。
不同于其他同性质的产品,Tecplot 360具有完善的的XY,2D和3D图绘制能力,多框架的工作区,和高品质的图形输出,让用户能完全的掌控绘图的功能,得到任何一种想要绘制来做简报、分析或是出版的图形。

Tecplot 360是为演算速度的需求而设计的
更快:关于支持Load on demand和并行处理
更智能的数据读取功能让您能更快的画出第一个图,并且能开启之前不能开启的档案格式。“Load on demand”的功能会选择性的读取经常或是正在动态使用的数据。例如,绘制温度轮廓图(contour)时,程式将只读取X,Y,Z和温度。当用户要绘制的是一个新的变量的轮廓图的时候(如压力),Tecplot 360可以只读取压力的数据并且卸载原本使用的温度数据(假设温度数据并未被用于其它工作)。而在以前的版本哩,全部数据都需要被读取进可用的内存里。

双处理器或双核心的Linux和Windows平台正成为桌面工作站的一个新趋势。在Tecplot 360问世之前,原始的Tecplot核心只对单执行续作支持,所以不能完全的利用一个系统更大的资源,仅由单个的CPU 执行全部的计算。由于Tecplot 360将集中的演算工作分散到全部可用的CPU上所以像streamtraces,slice和iso平面的计算和产生速度也大幅提高。

支持与时间相关的解
Tecplot 360读取非稳态数据时只会展示出第一个time step。在任意time step上的格式或设定更改会自动的传播到整个解集合中。再加上load on demand的功能支持,第一个图像的绘制将非常快速。而以前的版本则会读取全部的time step而造成效能骤减。

点击式的动画编排控制

建立动画可是一项乏味的任务。降低制造动画时鼠标点击次数将能节省不少时间。用户可以用类似DVD播放器的滑杆来快速的穿梭在数据之间。

Tecplot多面体网格格式

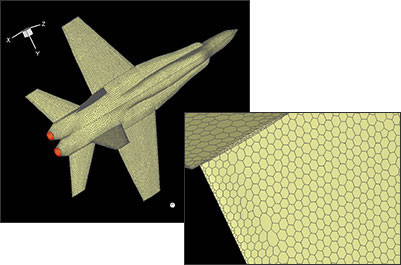

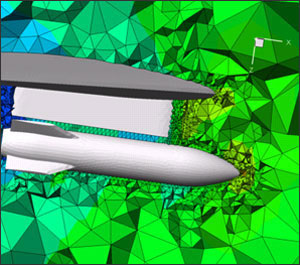

除本身的格式之外,Tecplot 360 2008 完全支持FLUENTSTAR-CD/STAR-CCM+,和CFD-ACE+ polyhedral grid格式。

通过进行扩展分析

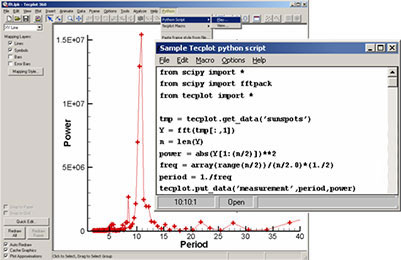

Python是一个强大的开放资源,它是面向对象可扩展的程序设计语言. 我们特别为需要进行额外分析,如FFTs, splines,statistical functions,等,或是需要更多比编写记录宏命令更为适用的脚本的工程师,将Python脚本添加入Tecplot 360,你可以在Windows, Linux,和Mac OS X 中运行这些脚本文件。

Python为综合其他语言、工具和相关的标准数据库提供了强有力的支持. Tecplot 360 2008的用户现在可以利用大量的可用资源库,包括SciPyNumPy 数据库,以及用于发展图形用户界面的TK数据库。

使用X3D输出发布你的结果

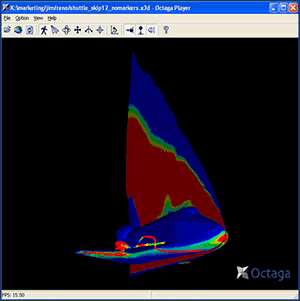

X3D是一个标准的图形查看器。当你输出结果的时候用户能够放大,旋转,检验,甚至将这些结果发布到网页上,而且并不需要用到Tecplot 360。

单击式的浏览工具

各种重要的3D特征(slices,stream lines,iso-surfaces)和动画控制就建在画面旁边的工具栏。双击任何3D特徵图象就等同于点选进入到相对应工具选单的快捷方式。

新增的绘图工具

Multiple iso-surface groups  配置和控制多达4个iso 表面
Multiple slice groups –           配置和控制多达4组切面群组
Multiple color maps –             配置和使用多达4种不同颜色的图面
Stream trace seeding plane 能快速的启动一个streamtraces
Surface streamtraces on a no-slip wall -在一面零速度墙上产生streamtraces
Edge plot                             依照用户设定的角度侦测与绘制折缝并且拉基于的
Opt-in value blanking           选择性的每个区域内填入空白值

CFD 分析工具

之前的CFD Analyser已经被集成进Tecplot 360中而不再是一个独立的产品。新的CFD Analysis功能可以大幅节省以前用在寻找、抽取与处理关键数据的时间。新的CFD分析工具能帮助客户检验网格的品质,执行空间性的集成,产生颗粒的轨迹,撷取出流体特徵,并且估计数值误差。

计算网格相关物理量,例如高宽比,skewness,orthogonality,stretch factors等等。
计算压力系数,涡度(vorticity) 重要和其他流体力学相关函式。
侦测并且截取出震动表面(shock surfaces),旋涡核心(vortex cores),以及分离和重附著线。
集成质量和动量流比率验证收敛。
结合时间和空间轴绘制颗粒轨迹。颗粒可以是无质量的,也可以设定质量和尺寸并且让阻力,重力和浮力影响行进轨道。 用Richardson extrapolation analysis估计数值解的精确度。

结构化的分析与视觉化工具

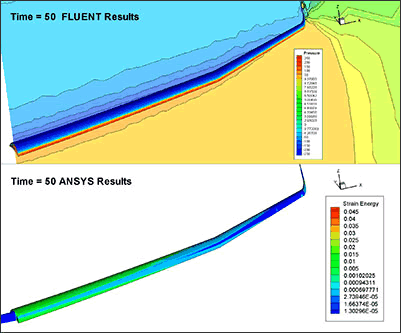

可以利用延伸出来的绘图和数据读取功能在Tecplot360下作基本的结构分析。 除此之外,同时启用结构分析和CFD的功能 就能够将流体内结构的互动或相互作用(Fluid Structure InterationFSI)视觉化,让用户能够在一张图里面看见材料的变形和流体的流动变化。这也让Tecplot360在分析市场上主流的结构分析模拟程式码的结果数据时成为一个符合经济效益且易于使用的工具
