Fluidyn-Ventex 气体扩散和爆炸专业仿真软件

制造商:北京创联智软科技有限公司
  完全和部分受限空间爆炸可用VENTEX来模拟。当考虑承受爆炸结构完整性时,可以使用Fluidyn MP FSI

完全和部分受限空间爆炸可用VENTEX来模拟。当考虑承受爆炸结构完整性时,可以使用Fluidyn MP FSI。

应用

Ÿ   三维气体、粉尘和固体在封闭和开放区域的爆炸(蒸气云UVCE气云,易爆区域,筒仓,发酵罐,海上平台,碳氢化合物/武器仓库,等等)

Ÿ   超压影响区域评估

Ÿ   结构抗力的耦合分析

Ÿ   设计减轻影响措施(通风、墙壁,等等)

Ÿ   海上平台有毒/可燃气体积聚及点燃分析

优势

Ÿ   在预先定义对象(通风装置,保护墙,通风口,等等)帮助下简单而快速地创建地形模型

Ÿ   在不同的和专门的求解器帮助下可以进行空气/炸药混合(缓慢现象)形成及爆炸(快速现象)的三维模拟。

Ÿ   高精度数值求解器保证复杂地形的结果精度

Ÿ   考虑地形和所有类型障碍物的超压波传播

Ÿ   JWL/EDC/Arrhenius爆燃或爆轰模型

VENTEX是FLUIDYN-VENTIL的一个模块,专门用于仿真受限和半受限空间的爆炸。

VENTEX是爆炸模拟的数值工具,同时求解流体力学方程或应用半经验方法。

VENTEX分析固体、液体(燃料)或气体云团及固体-气体混合(粉尘)的事故爆炸。爆炸可以是单一或多个的,同时发生的,或非同时发生的。

VENTEX主要用于企业和咨询公司来设计能够抵抗爆炸风险或适当降低这种风险(通风尺寸)的方案的建筑。

还有助于确定致命影响和不可逆的压力波前的极限值。

VENTEX自动考虑由于在入射波路径出现障碍物导致的反射和吸收。

VENTEX可以计算在其耦合流体-结构求解器的帮助下计算墙壁尺度。

集成的模型

用户可以同时在直观的菜单界面帮助下访问前、后处理器。VENTEX可以运行于所有平台,从PC(Windows/Linux)到Unix工作站。

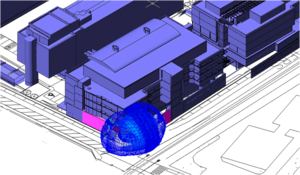

前处理器

用户在图形用户界面的帮助下产生几何模型。软件考虑计算域中不同障碍物自动产生网格。用户必须定义爆炸源(固体,气体云团,等等)以及燃点。

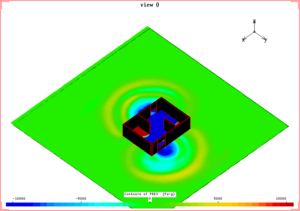

后处理器

后处理器提供一个多角度视窗能够在仿真中动态显示结果。结果的变量可以显示在表面,截面,剖面上,体现为矢量,等值云图和等值面。而且,集成的结果动画帮助轻松创建图片和视频动画来查看结果。

求解器

VENTEX是基于高阶差分格式求解流体力学方程。它使用显式或半隐式时间离散。

压力波的形式对固体爆炸使用Jones-Wilkins-Lee理论(JWL),对气体云团或粉尘云使用化学动力学模型(Arrhenius, EDC)。

与其它大气扩散模拟工具耦合,FLUIDYN-VENTEX能够帮助评估爆炸前的可燃云团。
