PCBMod

制造商：ANSYS, Inc.
PCBMod是进行电缆束EMC和SI分析的仿真软件。PCBMod支持高速的数字信号、模拟信号或者模数混合信号以及电源的设计，可采用频域和时域两种方法对2D或3D线性传输线模型以及电源/接地问题进行分析。

用户仅需点击一下鼠标便能够轻松完成从通用CAD工具导入布线数据以及为建模和仿真抽取布线结 构的工作。功能强大且直观的图形用户接口引导用户完成分析项目，而且在产品研发的各个阶段都对用户给予支持。除了提供加载、技术数据库，自动完成阻抗、串 扰和辐射计算之外，PCBMod还考虑了各种复杂结构、趋肤效应、介电损耗、导电性变化或板加工等导致的产品容许偏差。

PCBMod特色功能：
可导入多种PCB布线模型数据（通过SLPCB-I/F接口
无论专家还是新手都能满意地进行仿真分析
提供了时域和频域分析法对二维和三维模型进行EMC、EMI和SI分析
特别加强了电源和接地问题的仿真分析
无论时域或频域均精确考虑了趋附效应和介质损耗的影响
模型采用通用的Spice数据格式，便于与其他第三方软件的交流
提供了IBIS和Spice模型器件库
任意结构的电流密度分布和电势分布完全可视化
在建模与仿真过程中结合使用了二维的BEM和三维的PEEC技术
友好易用的界面使用户可观察到从加载到仿真中止的整个过程

除了以上功能特点外，PCBMod还包含如下独立可选的扩展功能模块与接口：

(1) SLPCB-I／F接口，它能提供常用的PCB布线工具（如Cadence、Mentor、Pro-tel等）的接口；

(2) SLIbis功能模块，进行PCB分析时，完成将田璐模型转换成Spice等效模型的功能；

(3) SLSpice功能模块，完成将通过测试或仿真得到的散射参数（S参数）转换成Spice等效模型的功能；

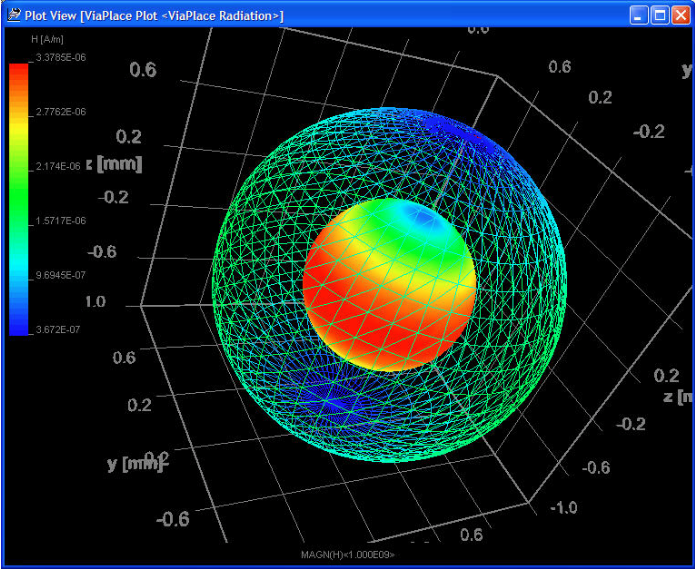

(4) RadiaSim功能模块，PCB设计中考虑EMI问题时所用电磁辐射仿真分析工具，能够计算出电路板周围空间中的静态或动态电、磁场分布情况；

(5) SLBoardView功能模块，查看各种PCB布线设计工具生成的PCB布线模型工具；

(6) EMI-I／F PCB模块，提供第三方电磁场分析软件接口，便于进行系统级EMC分析。

应用领域：PCB板EMC和SI分析
