AcuSolve

制造商:Altair Engineering Inc.
Altair AcuSolve作为最强有力的CFD工具,向用户提供了丰富完备的物理模型。得益于其稳健性和可扩展的求解器技术,AcuSolve可轻松实现包括流动、传热、湍流、非牛顿流体等的仿真。这些得到充分验证的物理模型应用在非结构化网格上展示出无可匹敌的精度。这意味着用户花费更少的时间来建立网格模型,从而赢得更多的时间专注于产品设计。

产品亮点

• 高效灵活的工作流程

• 完善的物理模型,包括流动、湍流、传热和不相容多相流

• 在高度扭曲的网格上仍可保持精度及稳定性

• 用于稳态、瞬态计算的快速、高效的算法

• 卓越的并行计算加速性能

• 先进的多物理场求解能力,通过Altair求解器和第三方程序实现流体与刚体、柔体的耦合

优势

AcuSolve的理念是,用户不需要牺牲鲁棒性和易用性来得到高精度的仿真结果。用户不再需要花费数天乃至数周来调整网格质量,仅需生成网格,提交计算,分析结果这么简单。

高级的物理模型

你碰到的问题有没有在挑战求解器的能力?湍流的漩涡、不相容多相流动、流固耦合和其他一些问题?AcuSolve可以很方便地解决这类问题,你不需要纠结于差分格式、时间积分、CFL约束等求解器的选项。所有支持的流动特征由单一求解器处理,不需要针对不同的分析对象调整这些参数。

高速并行计算能力

为了使CFD仿真发挥更大的效用,往往需要在产品的设计初期对各种备选方案进行验证,这就给求解器提出了快速得到计算结果的要求。Altair AcuSolve在这方面的能力主要体现在:

• 压力、速度全耦合的算法,使非线性方程快速收敛。

• 高效并行架构,提供分布式、共享式和混合式并行模式。

• 在上千核CPU仍显示出极好的加速性能。

仿真功能

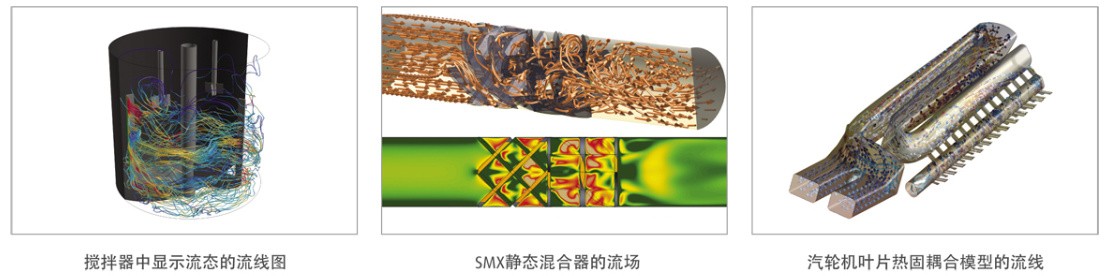

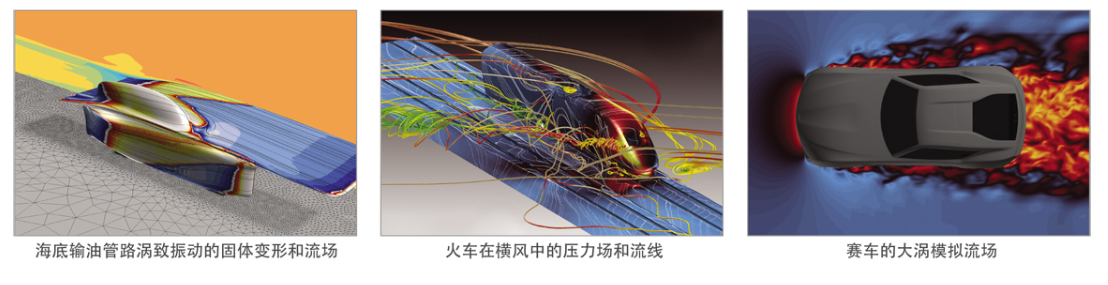

流动模拟

AcuSolve专注于不可压缩和亚音速可压缩流的仿真。针对这类问题,可全面考虑牛顿流体和非牛顿流体材料模型。对于特殊的流动模型,比如Stokes流动,提供了除N-S方程之外的Stokes方程选项。

传热和辐射模型

Altair AcuSolve针对流体和固体的传热模型十分全面,包括:

• 共轭换热

• 自然对流

• 封闭腔辐射

• 太阳辐射

• 针对薄板的热壳单元

• 简化的换热器模型

湍流模型

Altair AcuSolve完整地提供了工业界常用的RANS湍流模型:

• Spalart-Allmaras

• SST

• K-omega和BSL k-omega

• Standard k-e,realizable k-e和RNG k-e

对于高精度的瞬态分析,支持如下模型:

• 基于Spalart-Allmaras方程的分离涡模型(DES和DDES)

• 基于SST两方程的分离涡模型

• 固定/动态系数法的大涡模拟模型(LES)

对于涉及湍流转捩的仿真,AltairAcuSolve提供以下转捩模型:

• Y单方程模型

• Y Re-theta双方程模型

多相流

Altair AcuSolve多相流模型能够处理两种不相容的不可压缩流体仿真。多相流可与传热、湍流、运动和变形网格、滑移网格及流固耦合共同计算。两种流体密度无比例限制,允许水-空气、水-油等模拟。

运动网格

Altair AcuSolve提供了两种处理运动网格的方法。对于复杂的运动方式可以采用任意拉格朗日欧拉法(ALE)。另外,对于简单的运动,可以采用边界条件工具自定义边界上和模型内部网格的运动规律。

用户自定义函数(UDF)

Altair AcuSolve允许用户自定义函数来定义材料属性、边界条件、源项和其他一些特征。也可以采用客户端-服务器编程模式,允许耦合CFD模型和外部程序,比如控制系统代码。

多物理场

Altair AcuSolve先进的多物理场功能得益于瞬态仿真和网格变形的能力。 AcuSolve不需要耦合外部代码就可以实现如下功能:

• 无交互作用的物体的刚体运动

• 线性结构变形

和其他HyperWorks模块耦合可以实现如下功能:

• 有限质量的粒子追踪(和AcuTrace耦合)

• 多体动力学(和Altair MotionSolve™)耦合)

• 非线性结构变形(和Altair OptiStruct™耦合)

前处理功能

Altair AcuSolve图形用户界面AcuConsole包含了丰富的设置选项,有助于快速创建CFD模型。AcuConsole界面中包含了AcuSolve的所有功能,可以采用图形交互模式操作,也支持自动化批处理脚本模式。

后处理功能

Altair AcuSolve的后处理采用AcuFieldView模块,来自IntelligentLight公司的OEM版本,提供了客户端-服务器端的并行交互模式,可以实现计算数据的批量后处理。
