Simcenter FloVENT

制造商:Siemens Digital Industries Software 西门子数字工业软件
FloVENT®是一款功能强大的计算流体动力学(CFD)软件,可预测各种类型和大小的建筑物内和周围的3D气流,热传递,污染物分布和舒适指数。

  一、软件特色:

  1、创建智能模型

  FloVENT的空调气流的造型设计功能是完善,技术先进的模型创建环境:

  模型的范围规模从扩散器,换热器,格栅,CRAC单元和机箱从一组完整SmartParts(智能模型创建宏)迅速组装成的。

  SmartParts捕捉模型以专业知识简化模型的创建,减少较多的解决时间和更大化提高解决方案的精度。

  2、强大结构化的Cartesian网格生成器减小较多的解决方案时间

  FloVENT采用Cartesian结构化的网格方法 – 较稳定,高效的可用数字类型。本地化的能力,还包括用于在需要的地方,更大降低解决方案的时间,避免因网格更精细的分辨率“流血”惩罚。

  3、精调解算器

  在过去的25年中,FloVENT解算器具体处理采暖,通风和空调(HVAC)应用: 求解器,基于Cartesian网格化系统,提供了最准确的结果可能和每个网格单元较快的解决方案时间。

  大差距几何长度比例所使用的独特的“局部网格‘技术,它允许为一体匹配,嵌套的,非保形网格解决方案区域的不同部分之间的接口。

  使用共轭本质的热传递是被同时解决以采用预处理共轭剩余求解器以及一个灵活的循环多重网格解决方案的技术。 务实,独特而准确的解决方案终止条件在工程产生有用的结果,不是学术,时间尺度。

  4、强大的可视化工具

  完全渲染的模型,三维动画制作流程和工具,温度和流量结果的动态操作,使工程师能够查明热和通风问题,并快速有效地在可视化设计改进。纹理映射和视频输出使设计理念能与非技术同事和客户强大的沟通。

  二、主要特征:

  1、模型制作

  CAD样式的鼠标驱动绘图板,使用简单的绘图,拖放操作即可创建和操纵几何图形。

  具有拖放功能的资源管理器风格的项目管理器。

  完整的SmartParts集(智能模型创建宏)。

  多层SmartPart(单个对象的紧凑和详细表示)。

  可以“本地化”和嵌套的结构化笛卡尔网格,以最小化求解时间并实现多尺度建模。

  全面控制网格约束,以进行精细,本地和全局优化。

  与对象相关的网格将模型创建和网格生成结合到一个步骤中。

  2、求解器和设计优化

  对流,传导和辐射换热的并行解决方案。

  全自动辐射交换和视野因子计算。

  自动太阳能负载边界条件。

  通过玻璃进行的热量获取和损失的自动处理。

  解决方案终止可选地基于用户定义的监视点的收敛。

  多流体能力。

  能够模拟湍流或层流。

  定义瞬态变化,包括线性渐变,功率增加,指数增加,正弦波,周期性或导入的.csv点向变化。

  3、可视化

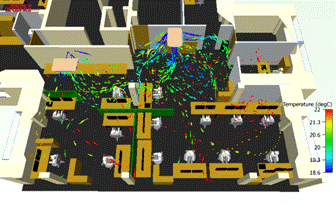

  粒子动画和流线可可视化复杂的3D气流。

  轮廓动画使热传递路径可视化。

  等值面和表面温度。

  用矢量或色带表示的气流,用温度或速度着色。

  轻松输出流动画,例如视频(AVI格式)。

  动态粒子跟踪使您可以更好地了解复杂的流。

  图像纹理化,实现逼真的可视化。

  三、模块介绍:

  1、FloVENT—核心流场及热分析模块:模型建立、网格生成、求解计算等功能;

  2、Command Center—优化设计模块:进行目标驱动的自动优化设计,可以进行温度场、流场、重量及结构尺寸等方面的自动优化设计:包含DoE(实验设计法)、SO (自动循序优化法)、RSO(响应面法优化法)等先进优化方法;

  3、Visual Editor—先进的仿真结果动态可视化后处理模块:用于仿真结果的可视化输出,可以观察FloVENT软件的模型、尺寸和参数以及各种分析结果(包括温度场、流场、压力场和舒适度参数、污染物浓度等的截面云图、等温/等压面、动态气体/液体粒子流等),对比各种设计方案结果、自动生成分析报告;

  4、Parallel Solver—并行求解器模块:支持多CPU或多核CPU的FloVENT软件求解器升级,在多CPU或多核CPU的电脑上可以显著提高FloVENT软件计算速度,减少计算时间,提高分析效率;

  5、FloMCADBridge —三维设计CAD(MCAD)软件接口模块:用于三维CAD的模型导入和导出,不但完全支持Pro/ENGINEER,Solidworks,Catia等三维CAD几何模型的直接调用并自动简化,还可以通过IGES、SAT、STEP、STL格式读入如Siemens-NX、I-DEAS和Inventor等MCAD建立的三维几何实体模型,可以大大减少对复杂几何模型的建模时间;
