Sim V&Ver® CFD 流体力学仿真验证工具

制造商：北京安怀信科技股份有限公司

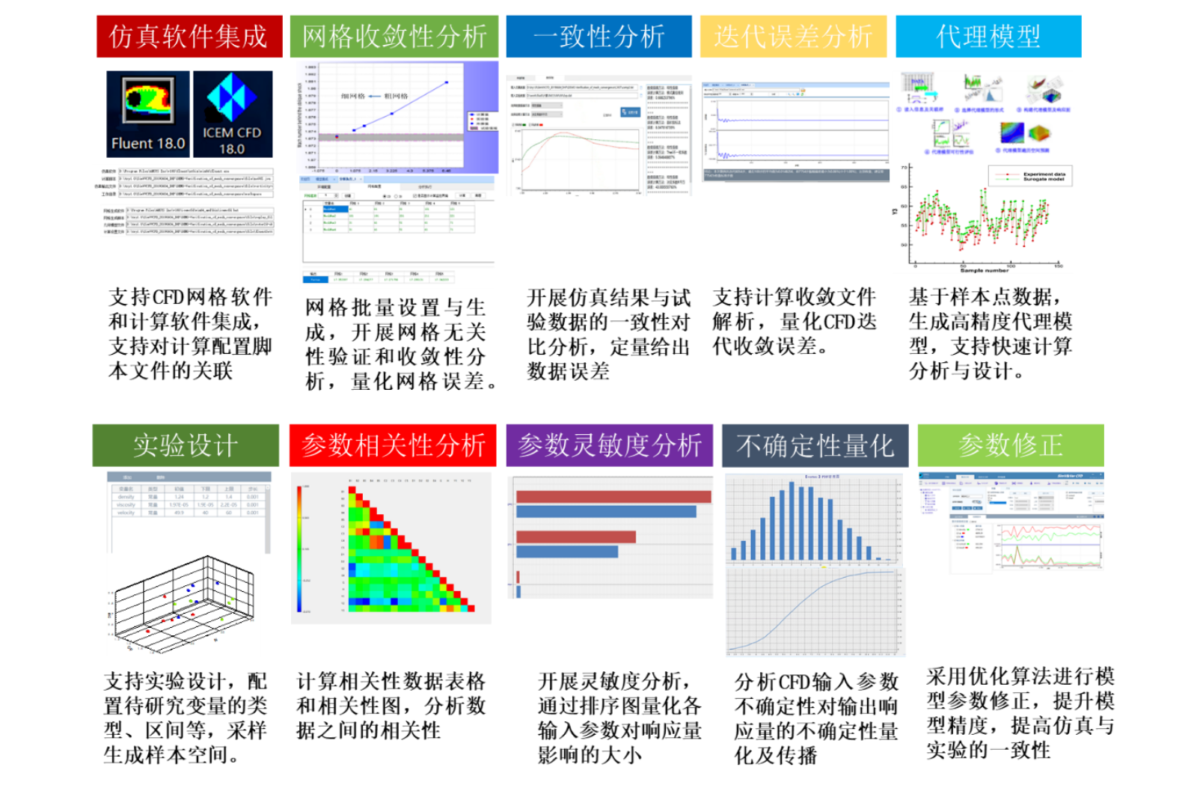

SimV&Ver CFD流体力学验模流程，国内第一款拥有自主知识产权的流体仿真模型验模软件。

  首先明确物理问题和目标响应量，集成CFD仿真软件和网格软件接口，并进行初步CFD仿真设置和求解；

▪  利用SimV&Ver CFD的仿真模型验证功能模块，对由物理模型近似带来的误差、迭代收敛误差、时间/空间离散误差等各项误差及其精度进行评估和控制；

▪  利用SimV&Ver CFD的仿真与试验结果对比模块（CAST），对仿真和试验结果的一致性进行分析，定量评估仿真结果的误差；如果仿真结果精度结果满足要求，则直接进入虚拟性能样机库，否则进入修正模块；

▪  利用DOE实验设计和灵敏度分析模块，对输入参数生成样本空间，进行参数相关性分析和和灵敏度分析，同时计算仿真输入参数对仿真输出结果影响大小的灵敏度排序图；

▪  当单次CFD仿真时间过长时，可以基于样本点输入/输出数据建立高精度代理模型，进行高效快速计算，加快验模分析；

▪  修正模块中，会根据试验数据采用各种优化算法和参数修正等方法对仿真模型输入参数、物理模型参数等进行修正和校准，得到精度最高的仿真参数组合并形成仿真模板，最终进入虚拟性能样机库；

▪  UQ不确定性量化模块中，可考虑输入参数的概率分布，采用不确定性分析方法得出仿真结果概率分布和偏差，并确认仿真模型置信区间；

▪  当调用已确认和校准仿真模型对超出确认域问题进行仿真预测时,可采用Prediction仿真模型误差与精度预测功能对仿真结果的误差和置信度进行评估；用户可根据评估结果指导设计新的确认试验。
