立创eda学习笔记二十九:原理图转PCB

 当你完成了原理图绘制,想要转换为PCB,你可以点击 “顶部菜单 > 设计 > 原理图转PCB

 注意

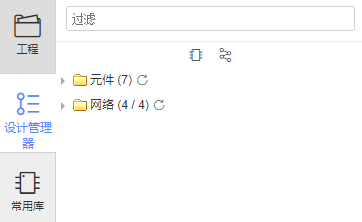

  • 在你进行转换PCB之前,请先在设计管理器封装管理器检查是否存在错误。



为什么要检查封装管理器?

点击 “原理图转PCB” 后,如果编辑器检测到元件与封装的对应信息异常时,会弹出错误对话框,并且转换动作不会继续进行(不会完成转化)。必须要在封装管理器修正错误后才可以进行转化。
因为立创EDA指定封装的时候会将封装的唯一ID记录在符号库及原理图里面,所以报错信息对应的情况有:

  • 有指定后的封装名,但是指定的封装库标题被创建者修改了的
  • 有封装名,但是未通过封装管理器指定过封装的
  • 符号库引脚编号名称与指定的封装焊盘编号名称不一致的
  • 符号库引脚编号数量大于指定的封装焊盘数量的
  • 封装为空未指定封装的

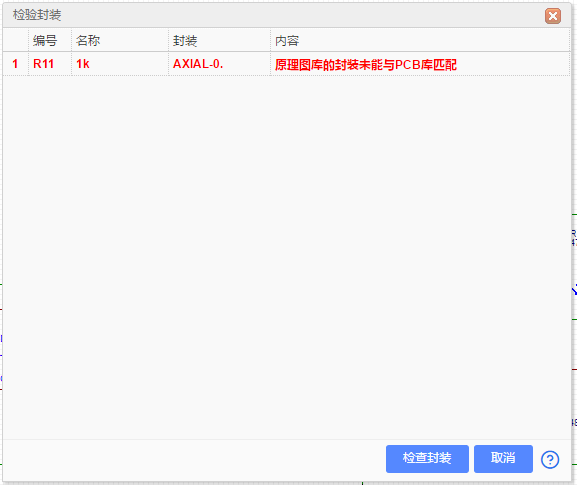

点击下图对话框的列表会打开封装管理器,你逐一修改引脚/更新封装后,保存后再重新转PCB即可。

相关信息可以查阅封装管理器章节。

生成PCB

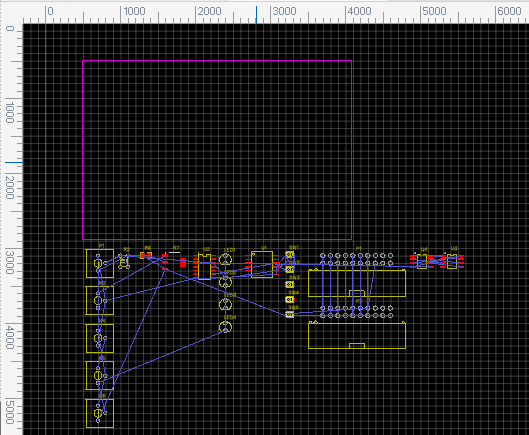

转换成功后会如下图所示,自动生成一个PCB边框,并将PCB封装按照顺序排列成一排,蓝色的飞线表示两个焊盘之间需要进行布线连接,属于同一网络。

注意:

1、这个紫色的pcb边框是可以更改的,也可以先删除掉,后面再画。

2、如果没有选择布局传递,那么转化后的封装是像上图这样简单直线排列的。

3、如果选择了布局传递,那么转化后的封装是会按照原理图的布局来排列。

4、生成的pcb会和原理图待着同一个工程下面,并且在后面的修改过程中仍然有对应关系。

可以这么理解:

原理图上画的是一个个的元器件的电气符号,pcb板上画的是对应的元器件的焊盘封装(这个元器件要焊接到pcb板上需要的焊盘),画的不是这个元件,是这个元件的引脚焊盘,一般来说焊盘封装跟元器件的形状有一定联系,看起来以为也是个器件,其实只是器件的影子。

更新PCB?

当你已经完成转PCB动作,但是又再次修改了原理图,这时你无需转一个新的PCB,只需点击“更新PCB”即可将变更更新至现有已保存的PCB文件。

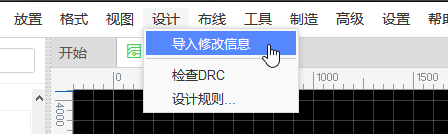

你也可以在PCB中直接导入变更:顶部菜单 – 设计 – 导入修改信息。

注意

  • 因为原理图网络名是计算后生成,当你修改了原理图后部分网络如果出现变更,那么更新至PCB后,原网络已经布好的走线会保持不变。

举个例子:

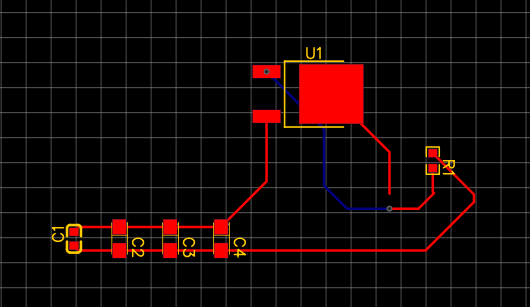

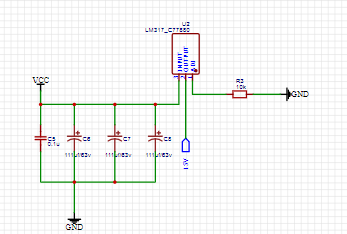

原理图上删掉一个器件,不删除多余的线路,pcb板的已经画好的线路会保留

 如果删掉一个器件,并且删除网络,pcb板的已经画好的线路还是会保留





  • 更新焊盘网络并把焊盘相关的导线会跟随焊盘的网络更新,可能会出现导线网络变化的情况,你需要手动将导线旧的网络名改为新的网络名!

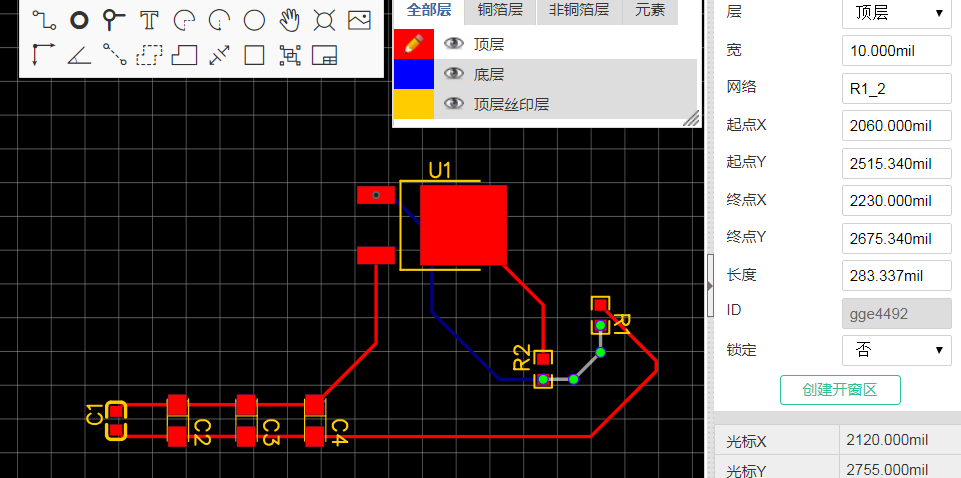

举个例子,这个网络本来叫r1-2(r1这个电阻的第2脚)

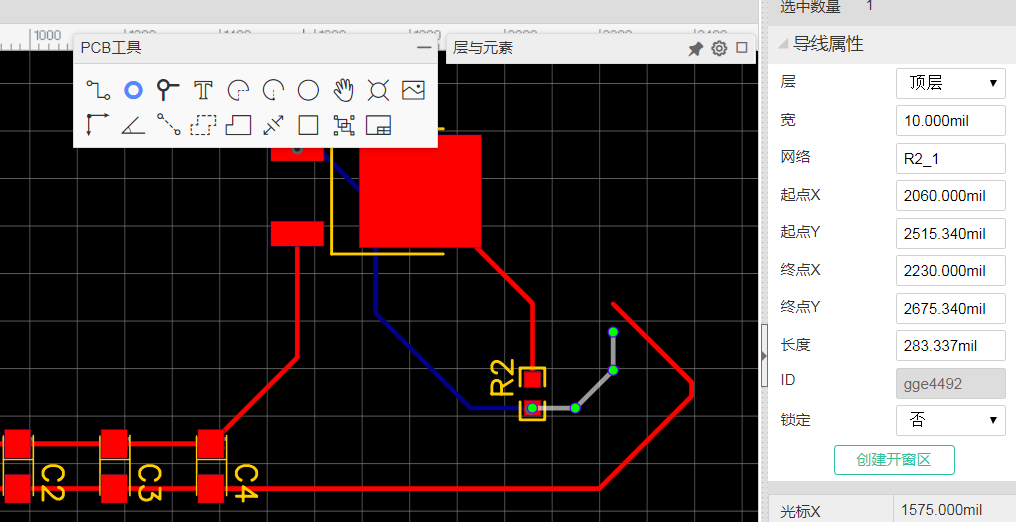

 删除后,线路没有变,但是网络名称变成了r2-1(r2电阻的第1脚)





  • 大部分原理图更新网络后都可以更新到PCB,比如修改了器件编号,修改了网络标签等。但如果原理图有增删器件,PCB的导线网络需要手动修改,可以通过:点击导线 – 右键菜单 – 选择连接 – 右边属性修改网络。
  • PCB导入变更后,有些变更你将无法撤销!

更新原理图?

改了原理图可以自动更新pcb,改了pcb能不能自动更新原理图呢?

反正目前是不能的哦,你在pcb板上加了东西,原理图上是体现不出来的,你得自己在原理图上画。
