立创eda学习笔记二十四:拼板

这里主要是两部分:自带拼板和手动拼板,软件自带拼板功能,那么手动拼板当然就是自己重新画图拼板了。

一般用自带拼板功能就可以了,把单板画好之后很容易就拼好了,完全不用动任何器件和丝印编号,单板会被理解成一个整体,于其他的板子之间不会有任何冲突。

自带拼板

注意:为了减少拼板的文件体积,自带拼板在拼板后是以拼接边框的方式,不需要重复拼接板子里面的元素。不需要做其他处理,嘉立创会自动处理你的拼板文件。

一般其他板厂也会支持这样的拼板文件,若不确定请联系对应的板厂的技术支持。

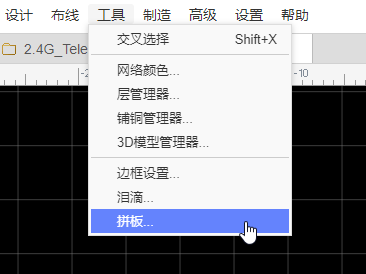

立创EDA自带有拼板工具,在:顶部菜单 – 工具 – 拼板

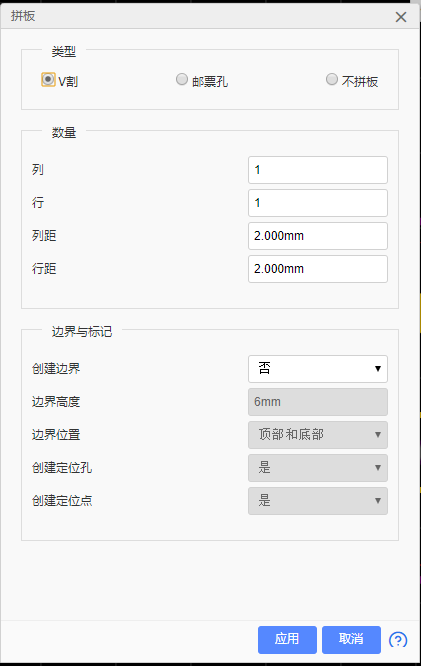

拼板对话框:



类型

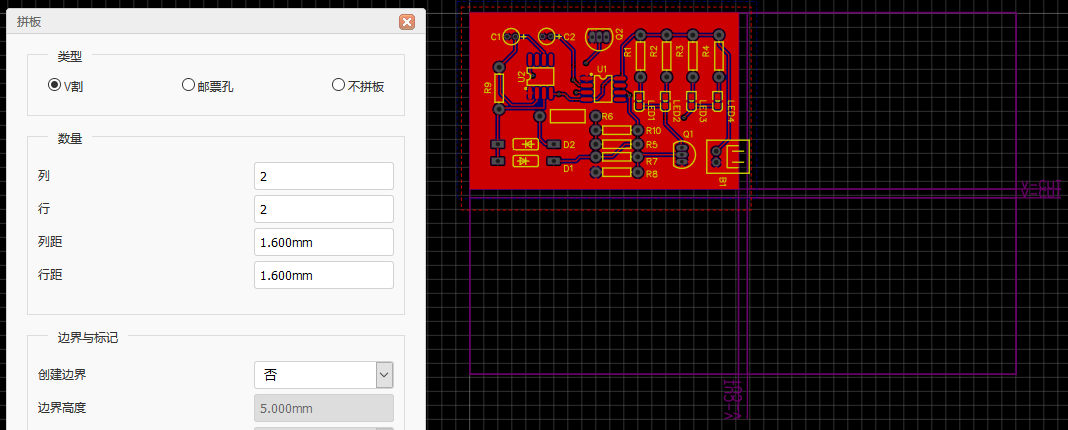

  • V割:板子之间直接相连,将以V割的方式割开一条V形槽,拿到板子后可直接掰开。

    当选择“V割”时,编辑器会自动在机械层添加 V 割线条。也会体现在Gerber的机械文件。      注意:(板子要v割会使用专用设备,设备会对pcb板的长宽尺寸有要求,比如目前嘉立创不能对长度大于40cm的板子使用v割)

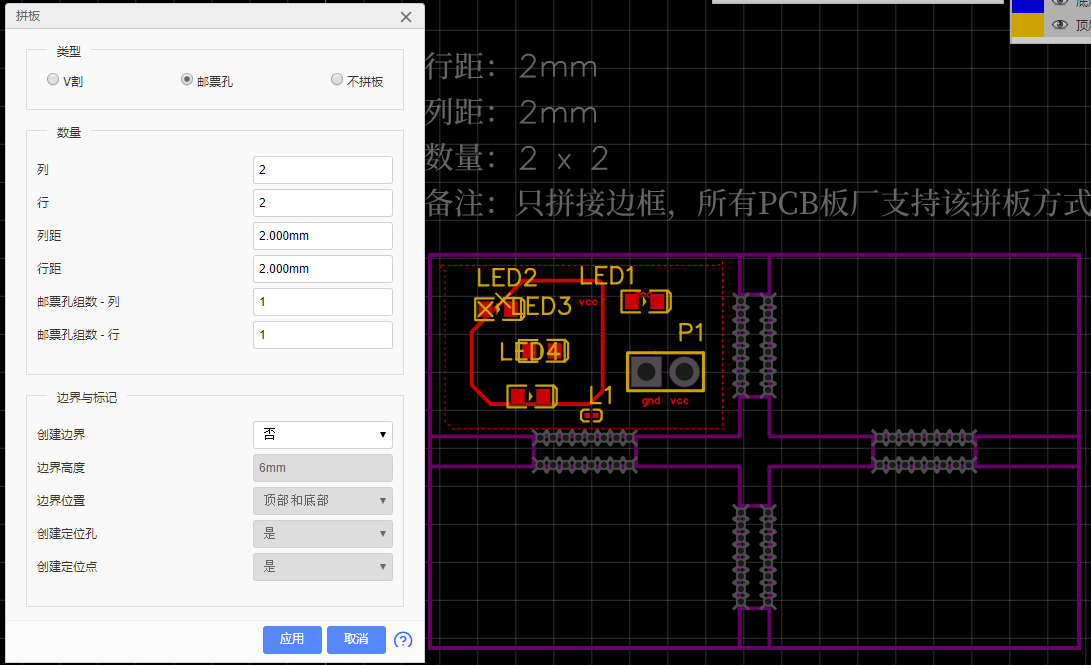

  • 邮票孔:板子之间通过数个过孔相连,其他间距会割掉,拿到板子后可直接掰开。

  • 注意这里的板子行列可以用阵列来理解,邮票孔是用在连接的地方的,它的行列也是一个意思

  • 不拼板:取消拼板。

数量:行数和列数至少一个大于1;行距和列距至少1.6mm(小于1.6mm板厂无法生产)。

边界与标记

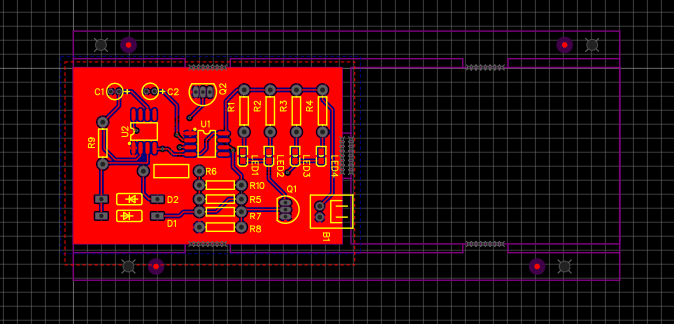

  • 创建边界:是或否。根据设计需要是否创建拼板边界。
  • (注意这个边界是用来满足加工厂的一些尺寸要求的,一般生产完之后是可以去除的)
  • 边界高度:高度至少 3mm,默认 5mm,小于 3mm 板厂无法生产。
  • 边界位置:顶部和底部,坐边和右边。
  • 创建定位孔:是或否。用于SMT机器固定板子位置。嘉立创不需要创建。
  • 创建定位点:是或否。用于SMT机器定位坐标。嘉立创不需要创建。

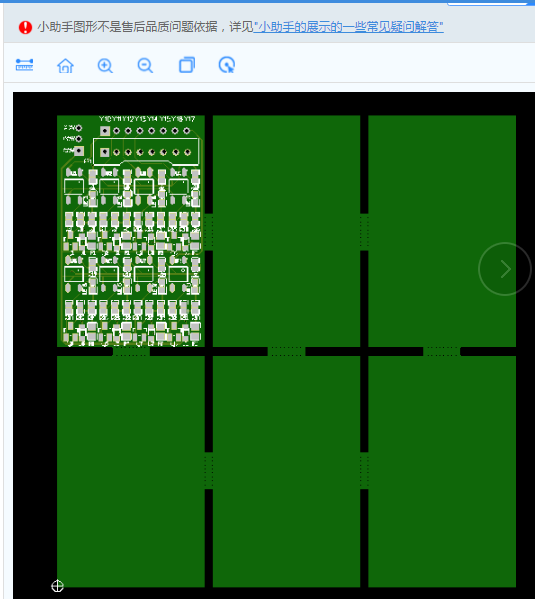

在嘉立创上传拼板文件后,制造预览会显示如下,只有第一个 PCB 预览正常:

不需要做其他处理,嘉立创会自动处理你的拼板文件。

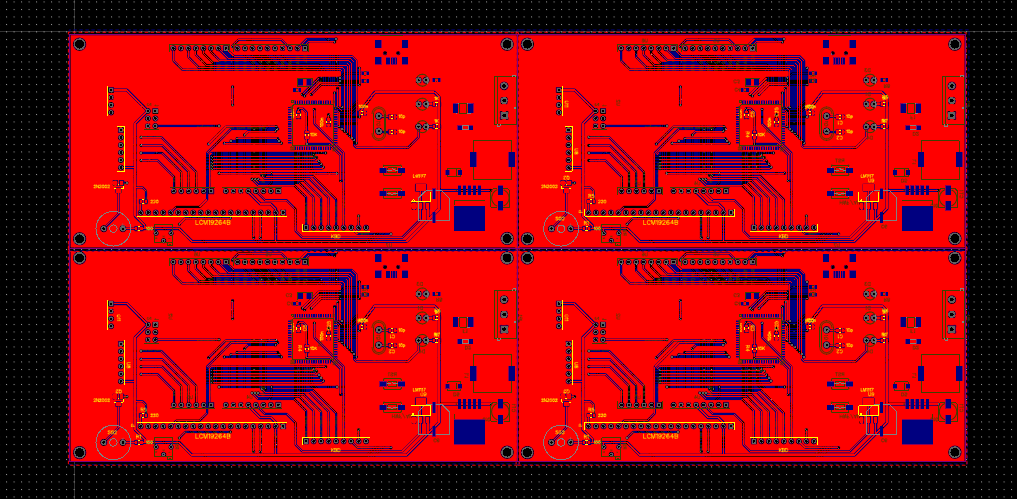

手动拼板

1、先全选 PCB,快捷键 CTRL+A

2、根据参考点复制整块 PCB,快捷键 CTRL+C

3、根据选点的参考点粘贴整块 PCB,快捷键 CTRL+SHIFT+V。该快捷键会保持元件编号不变,并且隐藏飞线层。

4、不断进行对位粘贴即可,完成后 SHIFT+B 重建铺铜。建议铺铜最后绘制。如果每个板子单独铺铜,可能在拼板后无法正常铺铜。

注意

  • 有内电层的板子不能使用手动拼板,否则内电层无法正常生效。
  • 编辑器自带拼板和手动拼板不能同时进行。
