CrownCAD 草图设计原则

在这里插入图片描述

1.在草绘越简单越好。

2.新建草图上,尽可能将原始坐标系的原点、坐标轴和坐标平面的投影作为做绘制几何图形的中心、对称线等参考要素。

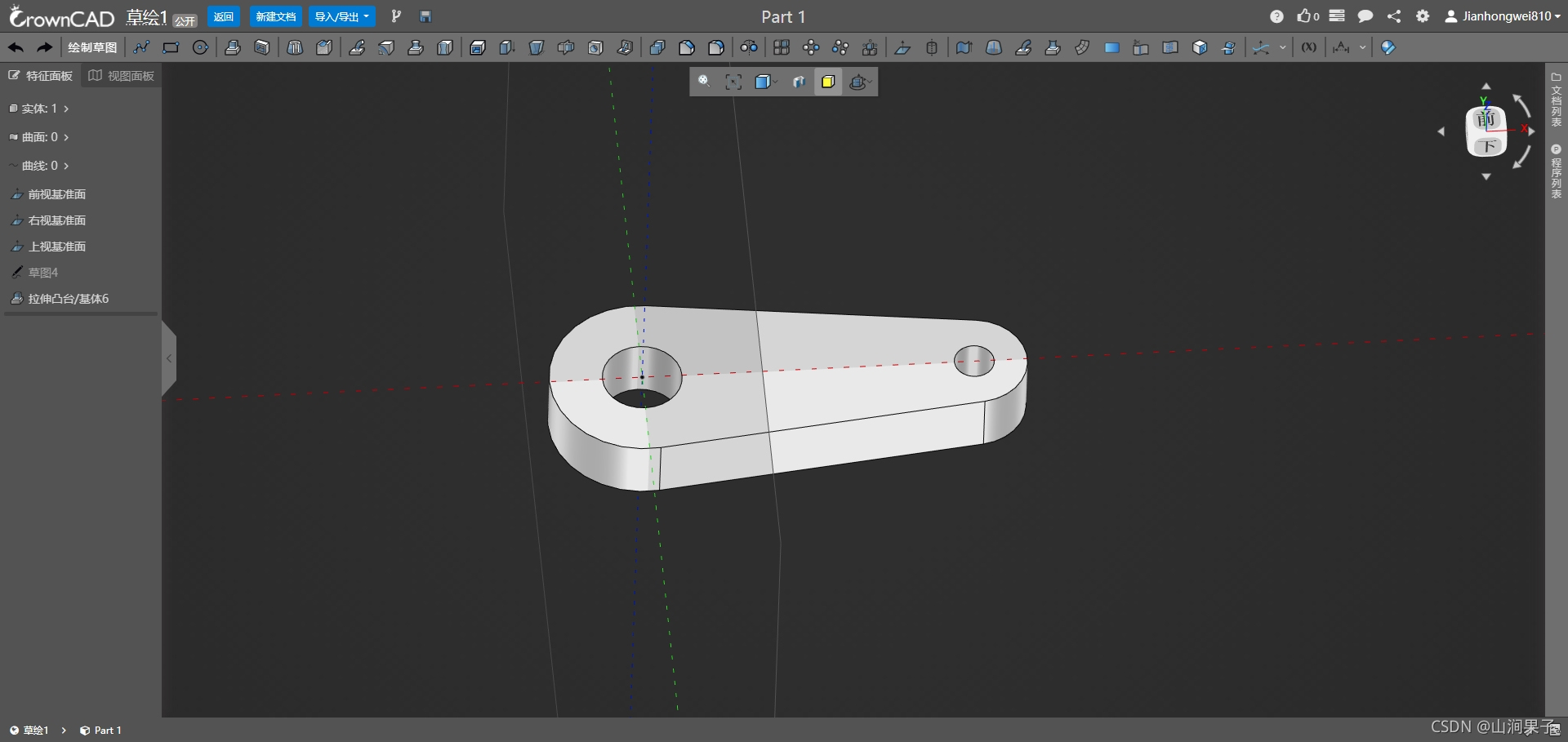

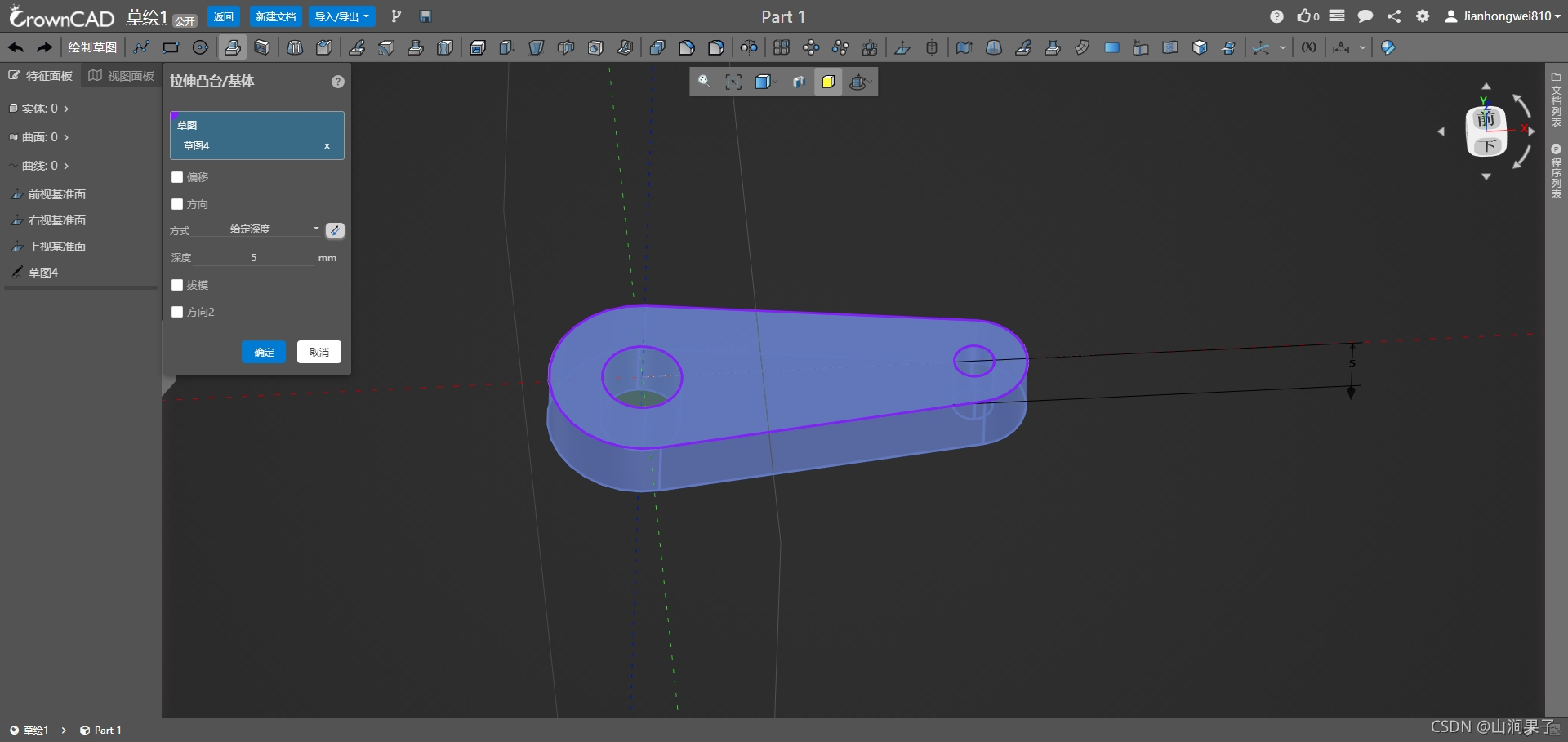

3.通常生成实体所用的草图应为闭合的截面轮廓,不闭合的轮廓一般只能生成面。截面轮廓不能出现自交叉的情况。

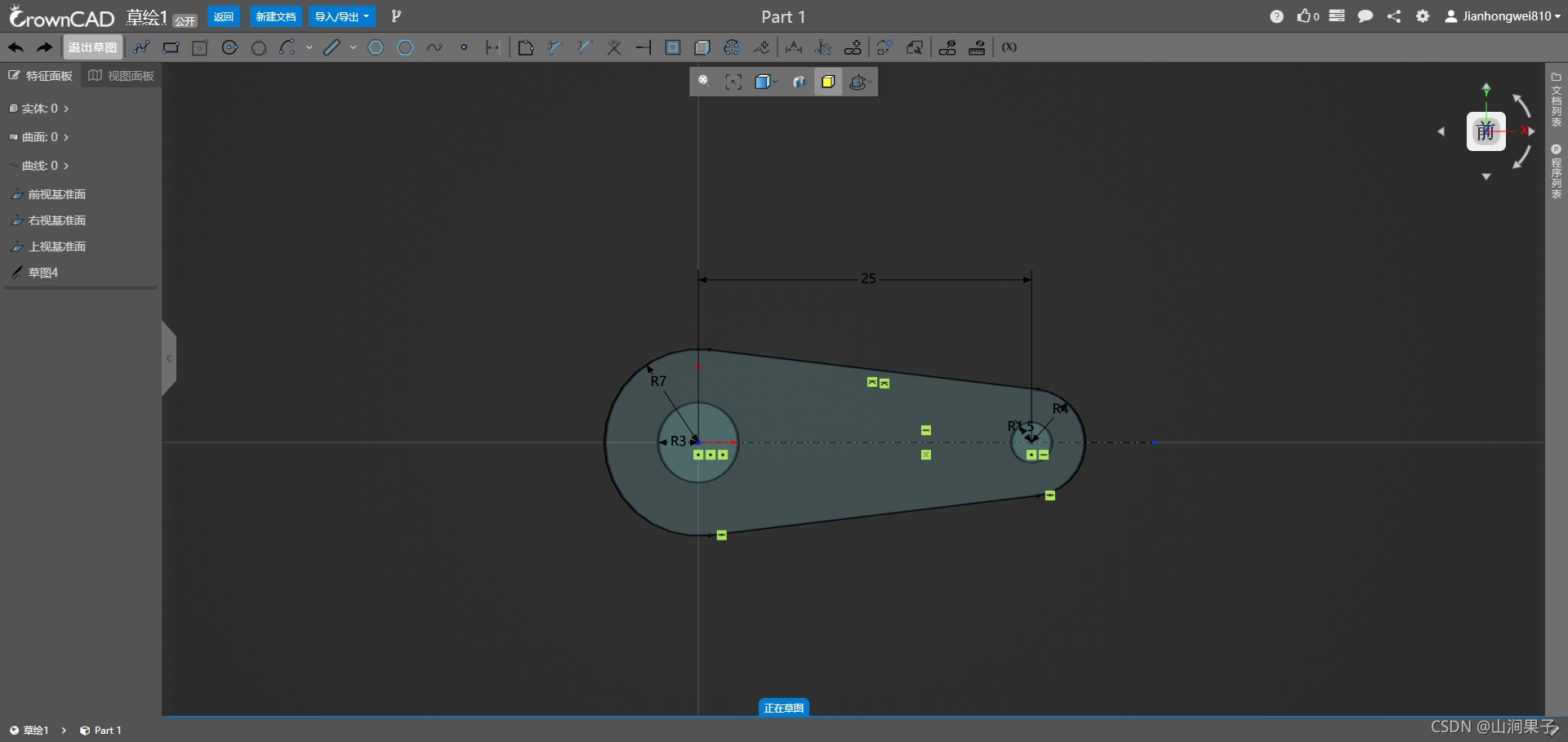

4.草图中一般只先画出轮廓的大致形状,然后在进行尺寸约束,约束一定要完全。添加约束的顺序对草图的结果是有影响的。

5.添加约束时应尽量采用“先定形状,后定大小”策略。

6.可以采用投影工具将不在当前草图上的几何图元投影到当前草图中,并尽可能使投影结果与原图形之间建立某种联系。
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
