CrownCAD 旋转凸台特征

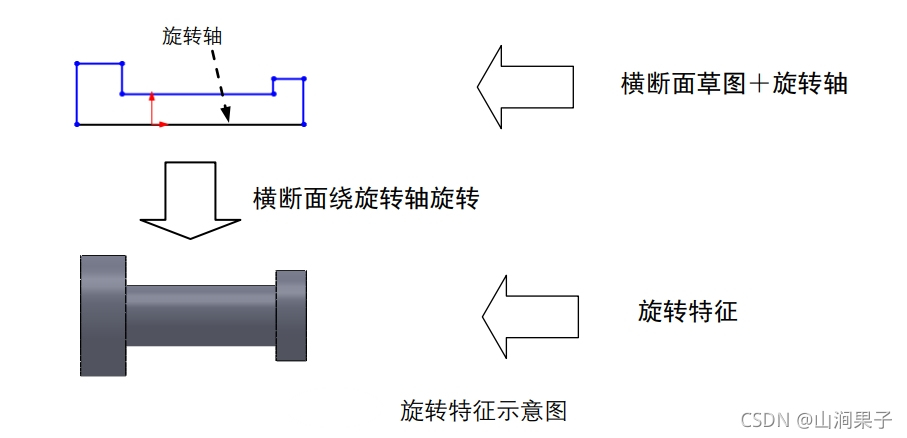

旋转特征是将横断面草图绕着一条轴线旋转而形成实体的特征。

注意旋转特征必须有一条绕其旋转的轴线(下图所示为凸台旋转特征)。

在这里插入图片描述
要创建或重新定义一个旋转特征,可按下列操作顺序给定特征要素。

定义特征属性(草图基准面),绘制特征横断面草图一确定旋转轴线→确定旋转方向一输入旋转角度。

值得注意的是,旋转体特征分为凸台旋转特征和切除旋转特征,这两种旋转特征的横断面都必须是封闭的。

1.新建项目文件
在这里插入图片描述

在这里插入图片描述
2.定义特征的横断面草图

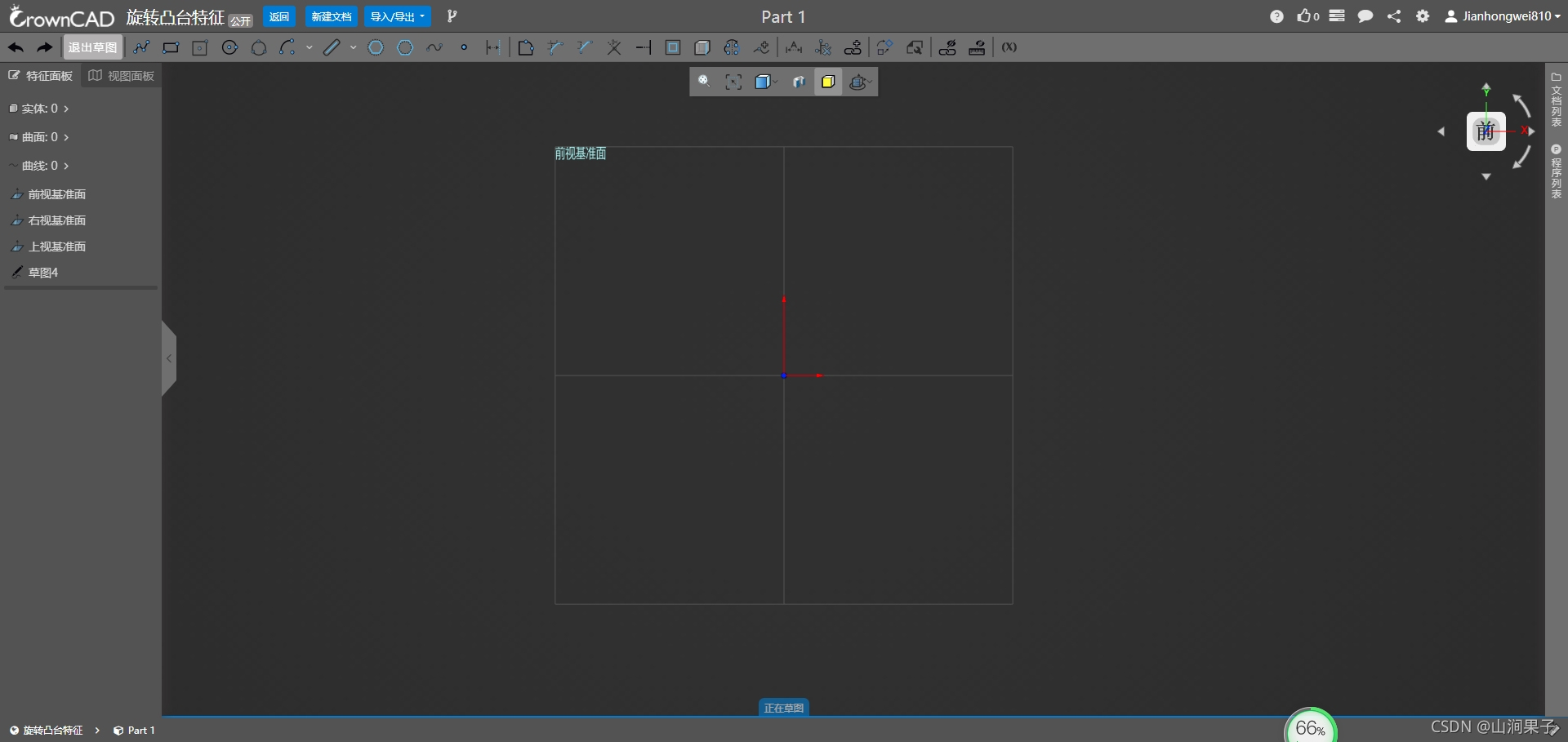

(1)选择草图基准面
在这里插入图片描述
在这里插入图片描述

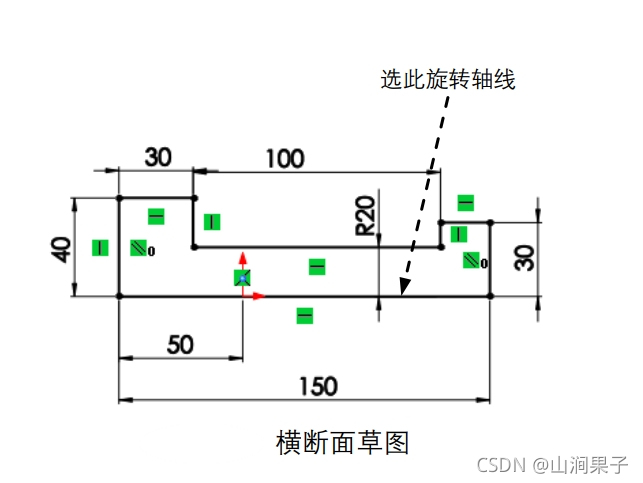

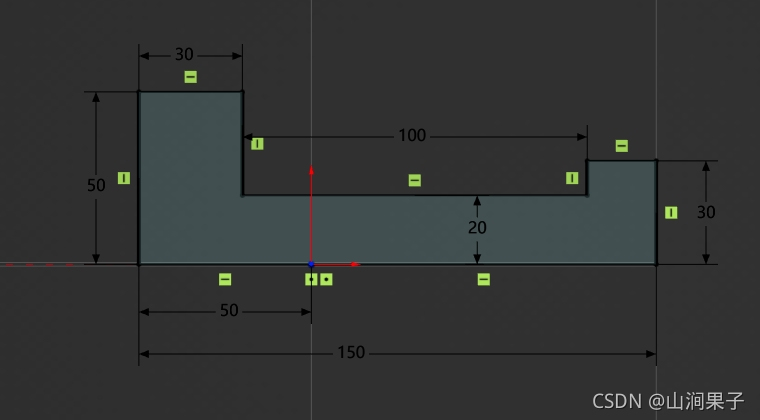

(2)绘制下图所示的横断面草图
在这里插入图片描述
在这里插入图片描述

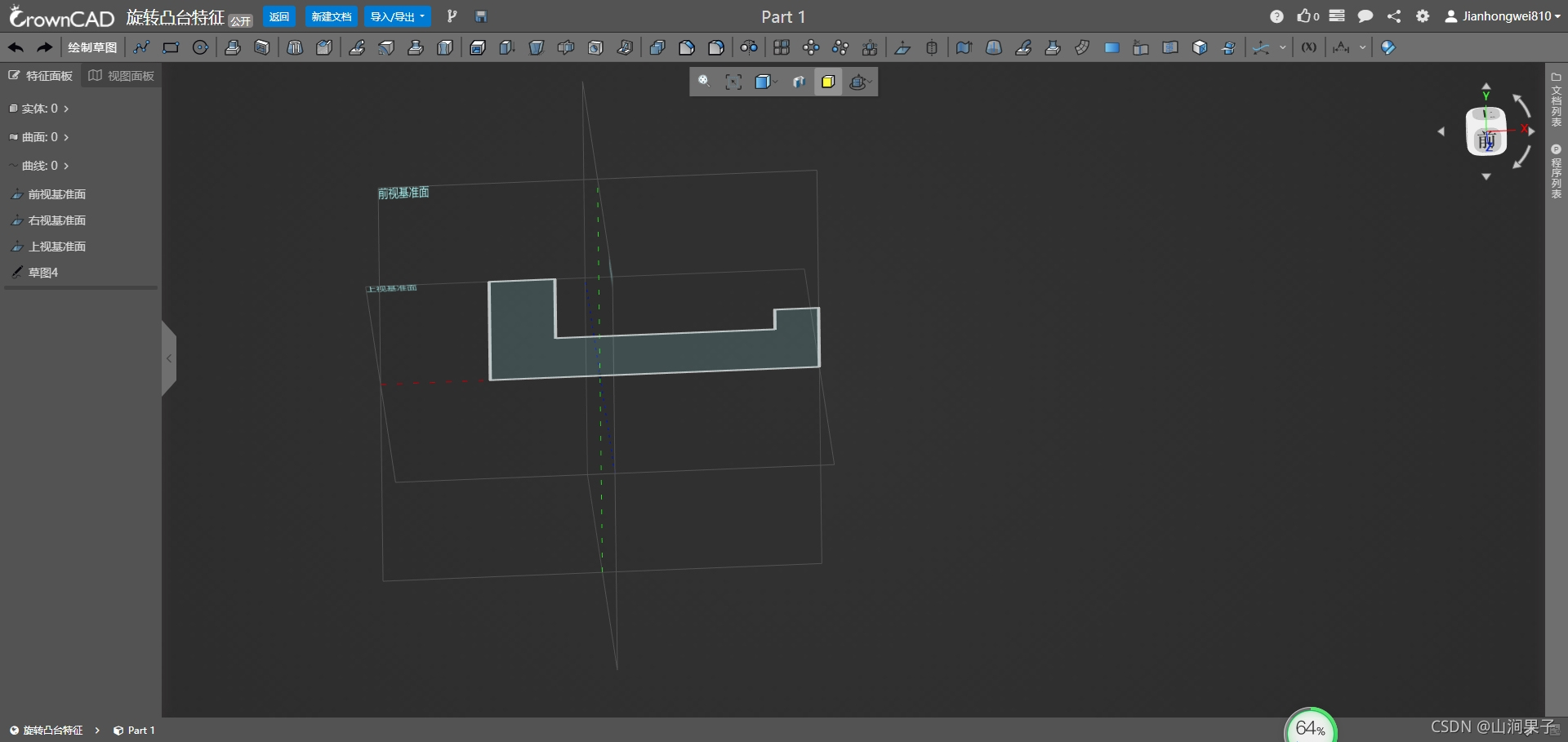

(3)完成草图绘制后,退出草图绘制环境。

在这里插入图片描述
在这里插入图片描述

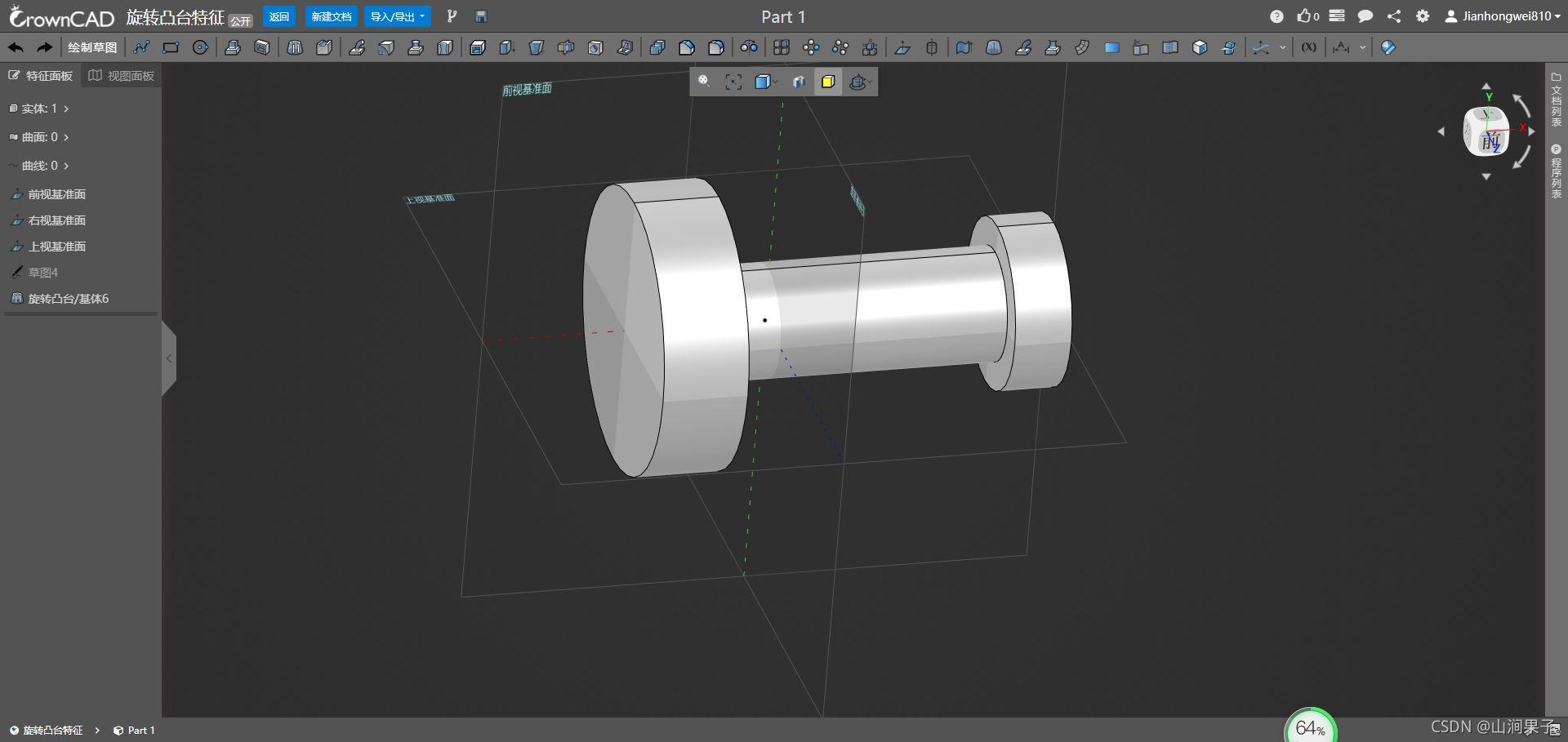

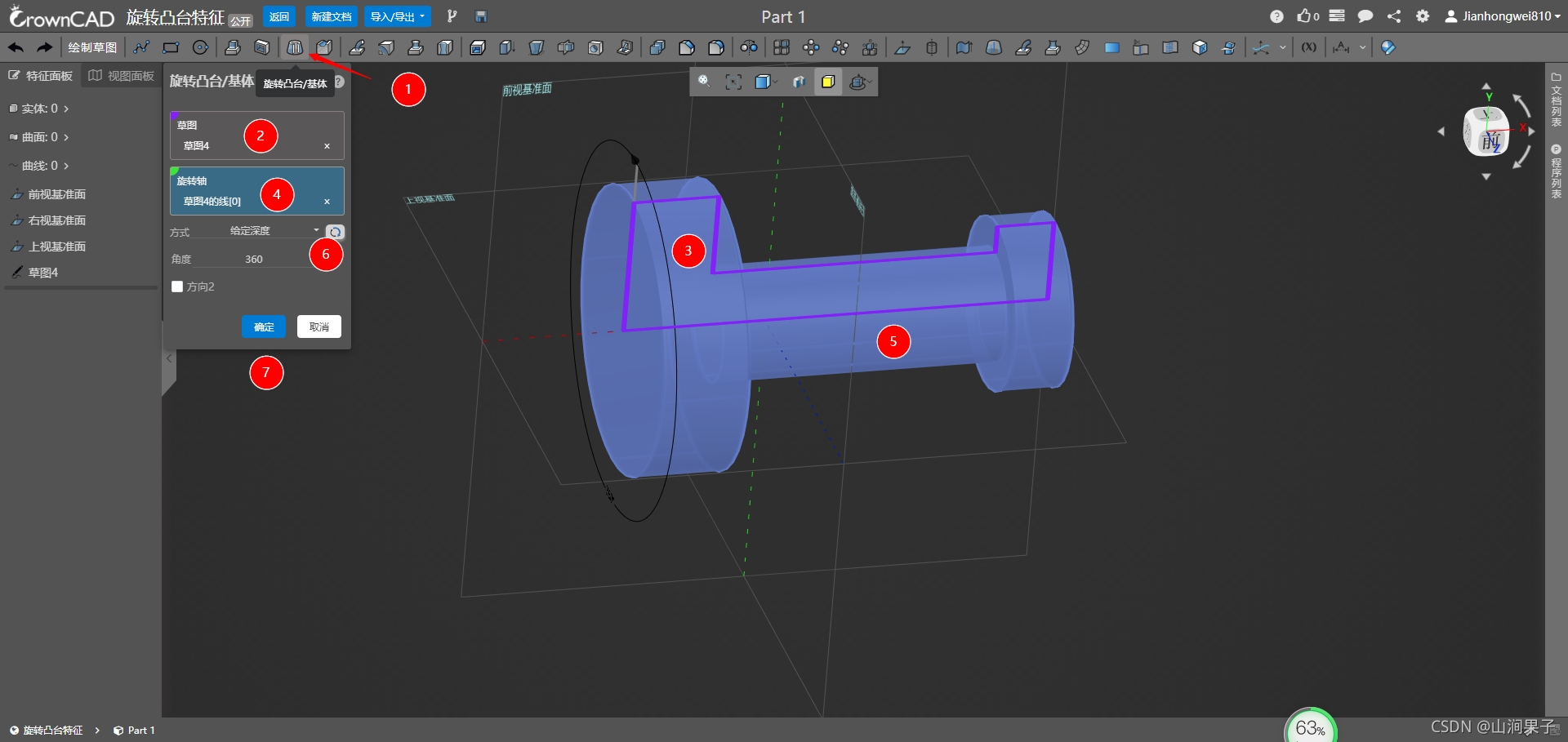

3.旋转凸台特征
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

附注:

(1)旋转特征必须有一条旋转轴线,围绕轴线旋转的草图只能在该轴线的一侧。

(2)旋转轴线一般是用中心线幽命令绘制的一条中心线,也可以是用直线命令绘制的一条直线,也可以是草图轮廓的一条直线边。

(3)如果旋转轴线在横断面草图中,系统会自动识别。
