02-VTK编译安装

2、VTK编译安装

学习VTK最好是从下载VTK源码,然后自己编译开始。编译VTK是很简单的一件事情,最重要的是把准备工作做好。本章将会详细演示如何编译安装VTK。

这里提到的VTK开发环境为:Windows 7旗舰版64位操作系统,Visual Studio 2008集成开发环境,CMake 2.8.6,Qt 4.8.2以及VTK 5.10 Release版本。后续所有的程序示例代码都是在这个环境下测试通过的。

2.1        编译VTK的准备工作

首先,你的计算机必须安装了VisualStudio 2008。如果采用其他集成开发环境(IDE)的,也必须先安装对应的IDE工具。编译64位版本的VTK之前,在安装Visual Studio 2008的时候,需要安装相应的64位组件。

其次,安装CMake。CMake下载地址:http://www.cmake.org/cmake/resources/software.html。Windows平台下只要下载文件cmake-2.8.6-win32-x86.exe即可。安装完CMake以后,运行界面如图2.1所示。

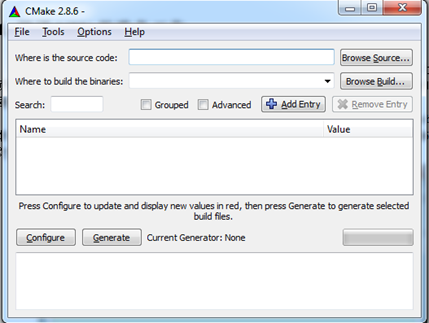

图2.1CMake界面

如果你在这之前没有听说过CMake,也不知道CMake如何使用,先不要着急。假如你实在比较急的话,可以先去Google或者百度一下CMake到底是个什么东西。

接着,如果你想自己编译VTK类库的帮助文档的话,还需要安装Doxygen工具。这一步不是必须的

此外,如果你想使用Tcl、Python或者Java等语言开发的话,相应的工具也必须先安装。相关的文件可以从以下页面下载到:Tcl/Tk下载地址:http://www.tcl.tk/software/tcltk/;Python下载地址:http://www.python.org/;Java下载地址:http://www.java.com/

最后,确定你想使用哪种工具作为界面开发,比如MFC、Qt、FLTK等等。以这个系列教程为例,采用Qt作为GUI(用户图形界面)开发工具,那么在安装VTK之前还必须安装Qt,Windows平台下的Qt Opensource编译版本可以从以下页面下载(http://qt-project.org/downloads/http://code.google.com/p/qt-msvc-installer/downloads/list)。

换言之,如果你想使用C++作为开发语言,采用Qt作为GUI开发工具,但不想编译VTK的帮助文档(因为已经有现成的,编译帮助文档的时间也会比较长),那么在编译VTK之前,只要安装VisualStudio 2008、CMake和Qt即可

2.2        编译VTK的详细步骤

将下载到的VTK源码文件vtk-5.10.0.zip解压到某个磁盘下,比如,解压到D:\\Toolkits\\VTK\\VTK-5.10。然后,建立一个空的文件夹,叫什么名字无所谓,只要不含有中文即可(为了让文件名看起来规整统一,新建的文件夹命名为VTK-5.10-bin,完整的路径为:D:\\Toolkits\\VTK\\VTK-5.10-bin)。接着解压下载的vtkdata-5.10.0.zip文件,比如解压到:D:\\Toolkits\\VTK\\VTKData (如果你没有下载vtkdata-5.10.0.zip文件,这一步也可以跳过)。

然后,打开CMake(界面如图2.1所示),在CMake界面上的“Where is the source code”文本框里输入前一步解压vtk-5.10.0.zip之后的路径,即D:\\Toolkits\\VTK\\VTK-5.10。也就是这个文本框应该输入VTK源码目录里最外层的CMakeLists.txt文件所在的路径。接着,在“Where to build the binaries”文本框里输入前一步新建的空文件夹的路径,即D:\\Toolkits\\VTK\\VTK-5.10-bin,这个文本框所输的路径可以跟“Where is the source code”的一样,分开两个不同的路径的好处是后续编译过程生成的文件不会跟VTK的源码混合在一起,避免对源码目录的“污染”,这也是后续内容介绍的CMake的“in-place”和“out-of-place”的区别。

以上两个文本框输入完之后,按“Configure”按钮,会弹出如图2.2所示的对话框,根据你自己的需要以及你计算机已经安装的IDE、编译器等选择适当的选项即可,比如,使用Visual Studio 2008,准备编译64位的VTK,则可以选择“Visual Studio 9 2008 Win64”选项(如果选择错误,要重新选择IDE选项的话,停止CMake的配置或者生成过程,点击CMake的File菜单下的Delete Cache之后,再重新用CMake配置VTK的时候就会重新弹出图2.2的对话框),然后确定,CMake即开始根据具体的平台环境配置VTK工程(配置时间会因硬件配置的不同而不同,一般需要几分钟时间)。

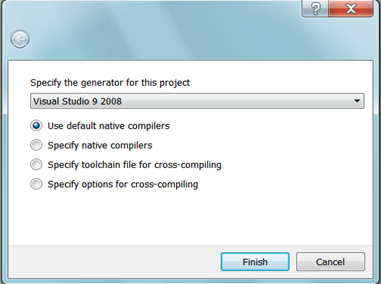

图2.2CMake选择编译环境的对话框



配置完成后,CMake界面如图2.3所示。

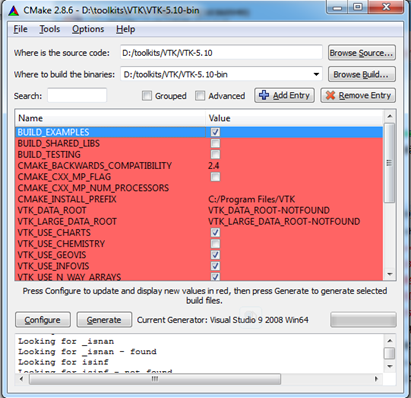

图2.3首次配置完VTK后的界面

关于VTK的一些CMake配置选项的说明:

BUILD_EXAMPLES —默认是关闭的,如果打开这个选项,则会编译VTK例子,同时VTK编译所需的时间也较长,占用的磁盘空间也较大。对于初学者来说,建议把这个选项打开。

BUILD_SHARED_LIBS —默认是关闭的,意味着VTK是静态编译;如果打开这个选项,则是动态编译。

“静态编译”与“动态编译”的区别:静态编译就是在编译的时候把所有的模块都编译进可执行文件(exe)里去,当启动这个可执行文件时所有的模块都已加载进来。动态编译则是编译的时候需要的模块都没有编译进去,一般情况下可以把这些模块都编译成动态链接库DLL,启动程序(初始化)的时候这些模块不会被加载,运行的时候用到那个模块就调用哪个DLL文件。静态链接库编译相当于你带着一个工具包到处跑,遇到有需要的地方不需要周围的环境提供相应的工具,自己用自己工具包的工具就行了,所以当环境发生变化可以尽可能的无视;动态链接库编译相当于不带任何东西,走到哪是哪。这两者的区别显然就是前者重量增加了,即程序的体积会比后者的大。

所以,究竟是用“静态编译”还是“动态编译”,关键看自己的需要。对于VTK初学者而言,所涉及到的工程可能都比较小,建议用“静态编译”,也方便把VTK程序移植到其他没有安装VTK的计算机上运行。本书的VTK类库是采用静态编译。

BUILD_TESTING —默认是打开的,表示会编译VTK的测试程序。VTK里每个类都有对应的程序文件对该类进行测试,对于初学者而言,可以关闭掉这个选项,后续如有需要,可以再打开此选项。

VTK_DATA_ROOT —指向VTKData所在的路径,即第1章里下载的文件vtkdata-5.10.0.zip解压后的路径。一般情况下,VTK能够自动搜索到,如果没有搜索到可以手动输入,在运行VTK的例子时需要用到这些数据。

CMAKE_INSTALL_PREFIX —这个选项表示VTK的安装路径,默认的路径是:C:/Program Files/VTK。该选项的值可不作更改,按默认值即可。

VTK_USE_QT —是否使用Qt。在这个系列里,我们使用Qt作为GUI开发工具,所以勾上该选项。

VTK_WRAP_JAVAVTK_WRAP_PYTHONVTK_WRAP_TCL —这三个选项是供准备使用Java、Python或者Tcl语言开发VTK工程的用户选择的。VTK由两个子系统组成,分别是C++类库和提供给Java、Tcl和Python来操作该类库的解释器工具,如果勾上以上三个选项,即会编译这些解释器工具。

勾选图2.3的“Advance”复选框,可以在CMake界面上看到更多的选项,各选项分别表示什么意思,可以把鼠标在该选项名字停留片刻,即会弹出关于该选项的提示信息。另外“Advance”视图下以下几个选项需要说明一下:

BUILD_DOCUMENTATION —默认是关闭的,如果打开这个选项,则会编译VTK帮助文档,由于这个文档VTK已提供下载,所以可以不选。

VTK_USE_GUISUPPORT — VTK是否支持GUI,Windows下如果需要使用MFC开发的,需要勾选上这个选项。本教程在演示的时候也会把这个选项勾选,如果你确定不使用MFC,可以不用选择该选项。

定制每个选项的值以后,按“Configure”按钮,继续配置,CMake界面如图2.4所示。

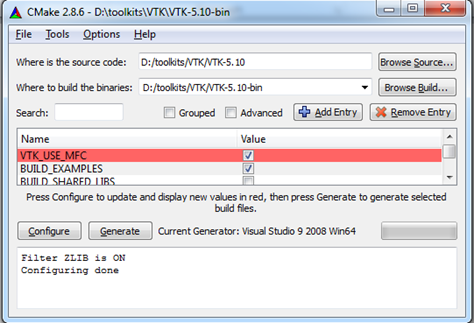

图2.4定制完CMake选项,再Configure后的界面

由于在前一步里勾选了VTK_USE_GUISUPPORT,所以Configure以后会有新的红色选项VTK_USE_MFC出现,如果确定要使用MFC,需要把这个选项再次勾上。

继续按“Configure”按钮,直到没有红色的选项出现,然后按“Generate”按钮,开始生成VTK工程文件。这一步完成以后,打开在“Where to build thebinaries”里输入的路径,即D:\\Toolkits\\VTK\\VTK-5.10-bin,可以看到如图2.5所示的目录结构。

接着双击该目录下的VTK.sln文件,打开VTK工程,如图2.6所示。Visual Studio 2008默认的编译版本是Debug,对于初学者来说,最好选择该版本进行编译,以方便后续程序的调试。由于我们在CMake最开始选择编译环境时选择的是“Visual Studio 9 2008 Win64”,所以Visual Studio 2008上显示的就是“X64”版本,即64位的。选择Visual Studio 2008里的Build菜单->Build Solution(或者按F7键,关于快捷键可能有些版本的VS2008会不一样),开始编译VTK。计算机的配置情况不同,所需的编译时间也不一样,如果计算机配置还过得去的话,图2.6的118个工程编译下来的时间大约需要半小时左右。

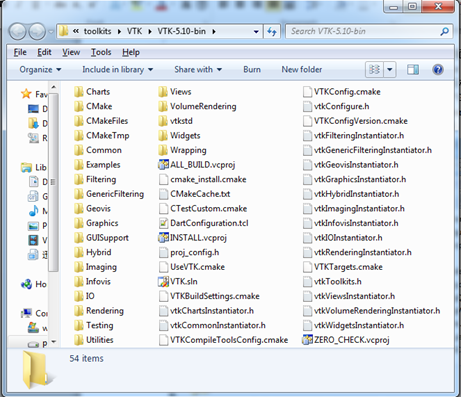

图2.5用CMake配置完VTK生成的工程文件



图2.6打开VTK.sln后的界面,根据CMake的选项不同,该项目所包含的工程数目也不相同。该图显示的选择编译Example,没有选择编译Testing,一共有118个工程。

编译完成后,对应的Debug目录会生成如下文件:

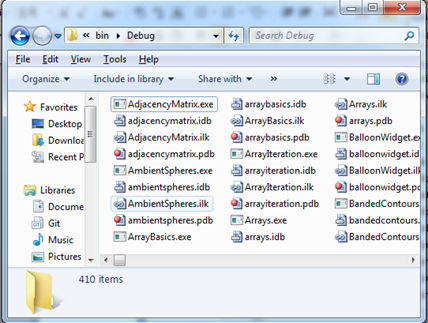

图2.7VTK Debug版本下生成的文件

如果采用动态编译,在图2.7所在的目录,会生成对应的动态链接库DLL文件。至此,VTK编译完成。如果你还想把VTK相关的头文件、lib文件等提取出来,以便用于其他项目的开发,可以编译Solution下的“INSTALL”工程,右击该工程,选择菜单:“Project Only” -> “Build Only INSTALL”,VTK里所有的头文件以及相关的库文件等,即会被提取到你在CMAKE_INSTALL_PREFIX里指定的路径里,默认的路径是:C:/Program Files/VTK。

注意:由于Windows 7有管理员权限的问题,如果直接双击VTK.sln,然后编译INSTALL工程的话,会提示不能在C:\\Program Files\\下创建目录等错误,此时可以先关闭掉VTK工程,在“开始”->“搜索程序及文件”一栏输入Visual Studio 2008,然后右击该程序,选择“管理员权限运行”Visual Studio 2008,接着在Visual Studio 2008下通过菜单打开VTK.sln文件,再重新编译INSTALL工程。

至此,就成功地编译并安装好了VTK。如果在编译安装VTK的过程中出现什么问题,可以在VTK users邮件列表上提问。

2.3        创建一个简单的VTK程序

在2.2一节里,我们详细讲解了如何编译、安装VTK,那么如何测试VTK到底有没有正确地安装,或者说怎么使用我们在前面编译出来的VTK函数库呢?

首先我们需要写一个CMakeLists.txt文件。前面的内容我们已经接触了CMake,也用CMake来配置过VTK工程,下面我们先看看CMake的介绍。

2.3.1 什么是CMake?

对于每个使用VTK的开发人员来说,必须认识的一个工具就是CMake,CMake的产生与发展也与VTK息息相关。以下一段内容摘自维基百科,主要是关于CMake的历史:

“CMake是为了解决美国国家医学图书馆出资的Visible Human Project项目下的 Insight Segmentation andRegistration Toolkit (ITK)软件的跨平台构建的需求而创造出来的,其设计受到了Ken Martin开发的pcmaker的影响。pcmaker 当初则是为了支援Visualization Toolkit (VTK)这个开源的三维图形和视觉系统才出现的,现在VTK也采用了CMake。”

从以上关于CMake的介绍可以知道,CMake其实就是一个跨平台的工程构建工具,可以根据不同的平台生成与平台相关的工程配置文件,比如Windows平台采用Visual Studio,则可以生成*.dsw/*.sln等项目文件。利用CMake可以管理大型的项目,VTK就是使用了CMake作为项目管理工具。同时CMake也简化了工程构建过程,只要给工程里的每个目录都写一个CMakeLists.txt,就可以生成出该工程的编译文件。CMake支持in-place构建(也就是生成的二进制文件跟源文件在同一个目录)和out-of-place构建(编译链接生成的二进制文件和源文件分别在不同的目录,前面我们讲VTK编译过程时就是采用这种构建方式)两种工程构建方式。

CMake有自己的语言和语法,用CMake对工程进行管理的过程,就是编写CMakeLists.txt脚本文件的过程,原则上要求工程里的每一个目录都包含一个同名的文件,而且这个文件的名字只能是:CMakeLists.txt。假如写成cmakelists.txt,由于Windows不区别文件名大小写,所以可以通过;但如果在别的平台,如Ubuntu,用CMake构建工程时就会提示找不到CMakeLists.txt,所以建议,不管在哪个平台下,都使用CMakeLists.txt这个文件名,注意大小写。

2.3.2 写一个简单的CMakeLists.txt脚本文件

为了测试是否成功安装了VTK,我们可以建立一个简单的VTK工程进行试验。本书里提到的所有示例都是用CMake进行管理,因此需要先写一个CMakeLists.txt文件。同样先新建一个文件夹(为便于本教程后续示例工程文件的管理,我们在前面VTK的安装目录里新建一个名为Examples的文件夹,Examples文件夹里存放本教程里提到的所有程序示例,每个程序示例的命名风格为XXX_ProjectName,XXX表示示例所在的章节编号,ProjectName为工程的名字,比如以下测试示例命名为:2.3.2_TestVTKInstall,在本教程完整的路径为:D:\\Toolkits\\VTK\\Examples\\2.3.2_TestVTKInstall,接下来的内容,你可以暂时不要急着问为什么,先按照描述步骤一步一步跟着试做一遍,后面的内容会逐行代码地解释,所以暂时你先“知其然”,后续的内容会让你“知其所以然”)。

然后在该目录下新建一个名为CMakeLists.txt的记事本文件。输入内容为:



cmake_minimum_required(VERSION2.8)

project(TestVTKInstall)

find_package(VTKREQUIRED)

include(${VTK_USE_FILE})

add_executable(${PROJECT_NAME}TestVTKInstall.cpp)

target_link_libraries(${PROJECT_NAME}vtkRendering vtkCommon)



接着在2.3.2_TestVTKInstall目录下新建一个cpp文件,名字名为TestVTKInstall.cpp,输入内容为:



#include"vtkRenderWindow.h"

#include"vtkSmartPointer.h"

intmain()

{

 vtkSmartPointer<vtkRenderWindow> renWin= vtkSmartPointer<vtkRenderWindow>::New();

 renWin->Render();



 std::cin.get();

 return 0;

}



也就是在D:\\Toolkits\\VTK\\Examples\\2.3.2_TestVTKInstall目录下有两个文件,分别为CMakeLists.txt和TestVTKInstall.cpp。打开CMake程序,在CMake的“Where is the source code”一栏输入路径:D:\\Toolkits\\VTK\\Examples\\2.3.2_TestVTKInstall,在“Where to build the binaries”一栏输入路径:D:\\Toolkits\\VTK\\Examples\\2.3.2_TestVTKInstall\\bin,接着按“Configure”按钮,CMake会弹出图2.8的对话框。

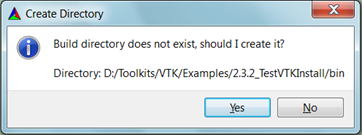

图2.8CMake询问是否创建不存在的路径

选择“Yes”,然后再选择我们准备采用的编译环境“Visual Studio 2008Win64”,CMake开始配置工程。这个工程非常小,很快就配置完成,接着在CMake界面上会出现一些红色的选项,如果没有勾选“Advance”视图,默认显示出来的选项只有两项,分别是:CMAKE_INSTALL_PREFIX以及VTK_DIR,前一个选项我们已经知道是什么意思,VTK_DIR这个选项就是指向编译的VTK目录,即D:/Toolkits/VTK/VTK-5.10-bin,准确地说,这个路径就是VTKConfig.cmake文件所在的完整路径。对于CMAKE_INSTALL_PREFIX这个选项默认的值都是C:\\Program Files\\XXX (XXX指的就是你在CMakeLists.txt里的project(XXX)命令里填写的工程名字)。对于VTK_DIR,一般情况下,在你编译完VTK以后,用CMake配置VTK的工程时,会自动找到这个路径,如果CMake找不到,或者找到的不是你想要的VTK版本(假如你的计算机已经编译多个版本的VTK时),可以通过“Browse Build…”按钮选择需要的VTK编译路径,或者直接输入该路径。

设置完选项的值以后,再次“Configure”,直到没有红色的选项出现,最后“Generate”。完成以后打开在“Whereto build the binaries”一栏指定的路径D:\\Toolkits\\VTK\\Examples\\2.3.2_TestVTKInstall\\bin,生成的文件如图2.9所示。

图2.9用CMake构建TestVTKInstall工程所生成的文件

打开我们熟悉的*.sln文件,即TestVTKInstall.sln,按键盘F7键开始编译工程,完成以后按F5运行,如果没有其他意外,会弹出图2.10的对话框。

图2.10Executable For Debug Session对话框

对于不熟悉VisualStudio 2008的初学者而言,会以为这是一种错误,其实只是项目默认的启动工程没有生成可执行文件而已。右击“Solution Explorer”里的“TestVTKInstall”工程,然后选择“Set as StartUp project”,再次F5,运行界面如图2.11所示。靠前的是VTK窗口,靠后的是控制台窗口,用CMake构建的工程,默认的都是带控制台窗口的,方便输出调试信息。

如果到这里,你的程序的运行结果也跟图2.11的类似,说明你的计算机已经成功安装了VTK。

图2.11示例2.3.2_TestVTKInstall运行界面

2.3.3 CMake的几个常用命令

为便于描述,我们把2.3.2节里的CMakeLists.txt的内容再列出来,并标上行号:



   1: cmake_minimum_required(VERSION 2.8)

   2: project(TestVTKInstall)

   3: find_package(VTK REQUIRED)

   4: include(${VTK_USE_FILE})

   5: add_executable(${PROJECT_NAME} TestVTKInstall.cpp)

   6: target_link_libraries(${PROJECT_NAME} vtkRendering vtkCommon)



第1行用到的CMake命令cmake_minimum_required,该命令完整的形式为:

cmake_minimum_required(VERSION

major[.minor[.patch[.tweak]]]

[FATAL_ERROR])

命令说明:用于指定构建工程时所需的CMake版本要求。参数VERSION,必须的关键字,且为大写,(注:CMake的命令名是不区分大小写的,为了统一描述,本书里所有的CMake命令都以小写书写,但是CMake命令的参数关键字,如VERSION,要求必须大写。)第二个参数为指定CMake的版本号,CMake最新的版本是2.8.10,2012年11月7日发布。第三个参数为可选参数,且为内置的关键字“FATAL_ERROR”。如果构建工程所用的CMake版本没有达到要求,配置过程就会弹出图2.12所示的错误提示信息,终止工程构建过程。

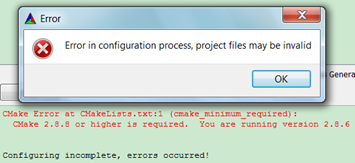

图2.12CMake构建工程时的错误提示信息

第2行,project命令。完整语法格式为:

project(projectname[CXX] [C] [Java])

用该命令指定工程名称,可指定工程支持的语言,支持语言的参数为可选。默认支持C\\C++。该命令还隐含两个CMake变量:<projectname>_BINARY_DIR以及<projectname>_SOURCE_DIR,在这个例子里就是TestVTKInstall_BINARY_DIR以及TestVTKInstall_SOURCE_DIR。同时CMake也预定义了PROJECT_BINARY_DIRPROJECT_SOURCE_DIR变量,他们的值分别跟<projectname>_BINARY_DIR与<projectname>_SOURCE_DIR一致。为了统一起见,以后直接使用PROJECT_BINARY_DIR和PROJECT_SOURCE_DIR分别表示工程的编译路径和源码路径,即这个例子里的“D:\\Toolkits\\VTK\\Examples\\2.3.2_TestVTKInstall\\bin”和“D:\\Toolkits\\VTK\\Examples\\2.3.2_TestVTKInstall”,因为这样即使修改了工程名称,也不会影响这两个变量。

project命令的第一个参数还隐含了另外一个变量:PROJECT_NAME,我们在第5、6行分别引用了这个变量:${PROJECT_NAME}。注意:CMake使用“${变量}”的形式来获取该变量的值,也就是说,在这个例子里,${PROJECT_NAME}就相当于工程名:“TestVTKInstall”。

第3行find_package命令,完整语法格式为:

find_package( <package>

[version]

[EXACT]

[QUIET]

[[REQUIRED|COMPONENTS][components…]]

[NO_POLICY_SCOPE])

find_package命令用于搜索并加载外部工程,隐含的变量为<package>_FOUND,用于标示是否搜索到所需的工程。参数[REQUIRED]表示所要搜索的外部工程对本工程来说是必须的,如果没有搜索到,CMake会终止整个工程构建过程。对VTK为例,find_package命令搜索的就是VTK的配置文件VTKConfig.cmake。我们在VTK附带的例子目录里的CMakeLists.txt有以下的CMake脚本语句:



(摘自VTK-5.10\\Examples\\Tutorial\\Step1\\Cxx\\CMakeListx.txt):

find_package(VTKREQUIRED)

if(NOTVTK_USE_RENDERING)

message(FATAL_ERROR"Example ${PROJECT_NAME} requires VTK_USE_RENDERING.")

endif(NOTVTK_USE_RENDERING)



其实这四行脚本的作用跟第3行实现的功能是一模一样的。关于find_package命令其他参数的意义可以参考CMake帮助文件(CMake安装目录下的doc文件夹下有文档文件)。

第4行include命令,完整的语法为:

include( <file|module>

[OPTIONAL]

[RESULT_VARIABLE<VAR>]

[NO_POLICY_SCOPE])

指定载入一个文件或者模块,如果指定的是模块,那么将在CMAKE_MODULE_PATH中搜索这个模块并载入,在本例中,指定的是VTK模块,则会在CMAKE_MODULE_PATH中搜索VTK模块并载入,变量CMAKE_MODULE_PATH指的是搜索CMake模块的目录,安装安CMake以后,在CMake的安装目录下(本机是安装在C:\\Program Files (x86)\\CMake 2.8\\)可以找到CMake已经定义的模块,路径为:C:\\Program Files (x86)\\CMake2.8\\share\\cmake-2.8\\Modules,在该目录下,有FindVTK.cmake文件。在这个文件里我们发现就有变量VTK_USE_FILE的说明信息。

VTK编译目录(D:/Toolkits/VTK/VTK-5.10-bin/)下的VTKConfig.cmake文件里我们可以看到变量VTK_USE_FILE定义为:



#The location of the UseVTK.cmake file.

SET(VTK_USE_FILE"D:/Toolkits/VTK/VTK-5.10-bin/UseVTK.cmake")



换言之,include (${VTK_USE_FILE})命令就是包含UseVTK.cmake文件。

第5行add_executable命令,完整语法为:

add_executable(<name>

[WIN32]

[MACOSX_BUNDLE]

[EXCLUDE_FROM_ALL]

source1source2 … sourceN)

定义这个工程会生成一个文件名为<name>的可执行文件(本例中,我们使用变量${PROJECT_NAME}的值来指定即将生成的可执行文件的名字),相关的源文件通过source1 source2 … sourceN列出(如果工程里有多个源文件,源文件之间用空格或者回车隔开),如果有多个源文件,也可以先用set命令定义一个变量,然后再用取变量值的操作符${}获取到源文件列表,比如,某工程有source1.cpp、source2.cpp和source3.cpp三个文件,可以写成:

set (projectname_srcsource1.cpp source2.cpp source3.cpp)

add_executable(projectname ${projectname_src})

与下行是等价的:

add_executable(projectname source1.cpp source2.cpp source3.cpp)

第6行target_link_libraries命令,完整语法为:

target_link_libraries(<target>

[item1[item2 […]]]

[[debug|optimized|general]<item>] …)

指定生成可执行文件时需要链接哪些文件。参数<target>的名称必须与第5行指定的<name>一致。本例中,我们同样采用${PROJECT_NAME}来获取需要的名称,并且指定需要链接的函数库为vtkRendering,在写这些链接的函数库时不需要带“.lib”的后缀。

可能这个时候,你会问:为什么就知道要链接vtkRendering.lib这个文件呢?

TestVTKInstall.cpp文件里,我们使用到了vtkRenderWindow和vtkSmartPointer这个两个类,查找这两个类的头文件所在的路径,分别为:D:\\Toolkits\\VTK\\VTK-5.10\\Rendering和D:\\Toolkits\\VTK\\VTK-5.10\\Common。于是我们可以暂时做一个猜测:因为VTK里所有的类都是以“vtk”开头,那VTK生成的函数库应该也以“vtk”开头,而我们要用到的两个类vtkRenderWindow和vtkSmartPointer的头文件vtkRenderWindow.h和vtkSmartPointer.h又分别在文件夹Rendering和Common里,刚好在VTK编译的目录里我们能找到vtkRendering.lib和vtkCommon.lib这两个文件,于是是否可以断定我们要用到的两个类vtkRenderWindow和vtkSmartPointer的接口就是分别定义在vtkRendering.lib和vtkCommon.lib里的?最后我们做出艰难的决定:在CMakeLists.txt的target_link_libraries里,要链接的函数库就是vtkRendering和vtkCommon。随着对VTK的深入了解,你会发现这种猜测是对的!

如果你好奇心比较强的话,在VTKConfig.cmake这个文件里(用记事本打开),可以找到以下语句:

SET(VTK_LIBRARIES"vtkCommon;vtkFiltering;vtkImaging;vtkGraphics;vtkGenericFiltering;vtkIO;vtkRendering;vtkVolumeRendering;vtkHybrid;vtkWidgets;vtkInfovis;vtkGeovis;vtkViews;vtkCharts")

上面的内容我们已经讲过,set命令是用来定义某个变量的,而取变量的值我们可以用符号${},那是不是我只要在target_link_libraries的最后,不用一一列出所要链接的函数库,而直接引用变量值:${VTK_LIBRARIES}来代替列出的“vtkRenderingvtkCommon”呢?答案也是可行的。

到此为止,就应该能知道CMake常用的六个命令cmake_minimum_requiredprojectfind_packageincludeadd_executabletarget_link_libraries的“所以然”了,在这个CMakeLists.txt文件的六行代码里,除了第1行关于CMake版本要求的可以省略之外,其他的5行都是必须的。

2.3.4 一个简单的VTK工程

回头再看看TestVTKInstall.cpp里的代码,同样标上行号:



示例2.3.2_TestVTKInstall

  1:  #include"vtkRenderWindow.h"

  2:  #include"vtkSmartPointer.h"

  3:  int main()

  4:  {

  5:  vtkSmartPointer<vtkRenderWindow> renWin =vtkSmartPointer<vtkRenderWindow>::New();

  6:   renWin->Render();

  7:

  8:   std::cin.get();

  9:   return 0;

 10:  }



第1、2行,包含头文件,因为要用到VTK里的vtkRenderWindow和vtkSmartPointer两个类,所以包含相应的头文件。VTK对类的命名都是以小写的vtk开头,每个类的关键字的首字母大写。

第5行,用智能指针定义了一个类型为vtkRenderWindow的对象,这是VTK的类实例化对象的基本方法。因为VTK里每个类的构造函数都定义为保护成员,因此你不能够用以下的语句来定义一个VTK对象:

vtkClassExampleinstance; //vtkClassExample这个类当然是不存在的,只是说明问题而已

要不然会提示如下的错误:

errorC2248: vtkClassExample:: vtkClassExample: cannot access protected memberdeclared in class vtkClassExample

所以,要构造VTK的对象可以用第5行的方法,或者用以下的方法:

vtkRenderWindow*renWin = vtkRenderWindow::New();

至于为什么,后面的内容会让你再“知其所以然”。

第6行,调用vtkRenderWindow里的方法显示并渲染VTK窗口。

第8行,没有其他特别的意义,只不过是让程序暂停下来,等待接受用户的输入,目的是想让你看看VTK窗口到底是长什么样子,你可以把它注释掉,看看它会不会一闪而过。

这个程序非常简单,就一个VTK窗口,其他什么也没有。但它确实是一个VTK的工程,至少使用了两个VTK类,调用了一个VTK的方法。在后面的章节里,你还会经常与这个窗口打交道。

2.4        本章小结

这章一开始我们为安装VTK作了非常充分的准备工作,了解了在编译安装VTK之前需要先安装哪些软件。然后,我们一步一步地演示了如何编译VTK,这个过程还是非常简单的。最后,安装完VTK,我们通过一个非常简单的VTK小程序——显示一个VTK窗口,来测试VTK是否成功安装。通过这个小程序,我们学习了CMakeLists.txt脚本的写法,并掌握了6个CMake命令,分别是:cmake_minimum_required、project、find_package、include、add_executable和target_link_libraries。

2.5        本章参考资料

[1]静态编译与动态编译:http://cau99.blog.51cto.com/1855224/358797

[2]CMake介绍:http://en.wikipedia.org/wiki/CMake

[3]CMake实践:http://sewm.pku.edu.cn/src/paradise/reference/CMake%20Practice.pdf

==========欢迎转载,转载时请保留该声明信息==========

版权归@东灵工作室所有,更多信息请访问东灵工作室


教程系列导航:http://blog.csdn.net/www_doling_net/article/details/8763686

================================================
