python控制paraview GUI

1.python启动exe 软件:paraview.exe和pvserver.exe

1.1python编译环境搭建

下载pycharm

Download PyCharm: Python IDE for Professional Developers by JetBrains

1.2 win32api启动paraview.exe和 pvserver.exe

import win32api

在使用import win32api时,报错:No module named win32api

想要使用win32api需要先安装win32api

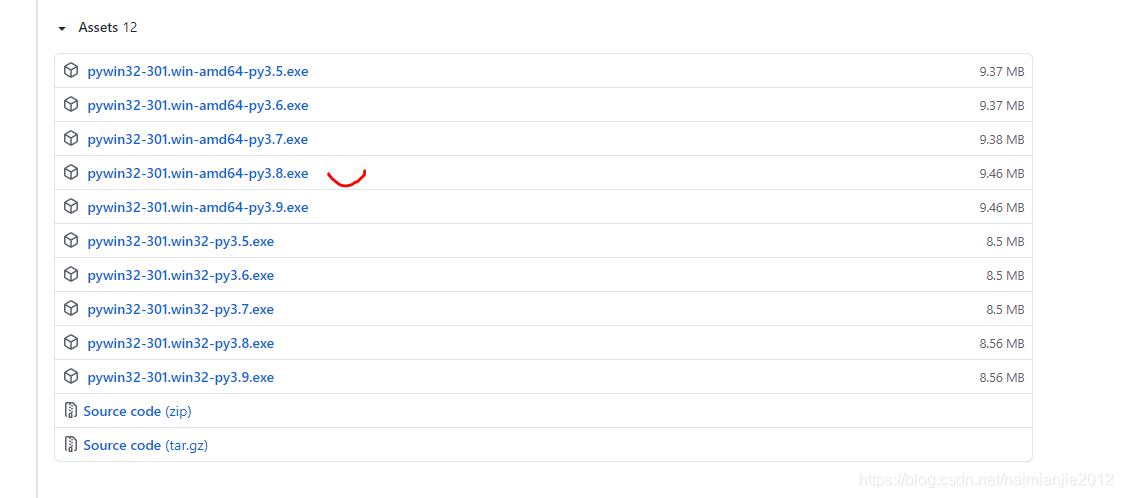

Releases · mhammond/pywin32 · GitHub

下载后,双击pywin32-221.win-amd64-py3.8.exe,会识别Python的安装路径,一路Next安装即可

win32api模块中的ShellExecute()函数。其函数如下所示。
ShellExecute(hwnd, op , file , params , dir , bShow )
其参数含义如下所示。
hwnd:父窗口的句柄,如果没有父窗口,则为0。
op:要进行的操作,为“open”、“print”或者为空。
file:要运行的程序,或者打开的脚本。
params:要向程序传递的参数,如果打开的为文件,则为空。
dir:程序初始化的目录。
bShow:是否显示窗口。

    path = "C:\\\\Program Files\\\\ParaView 5.9.0-Windows-Python3.8-msvc2017-64bit\\\\bin\\\\paraview.exe"
    win32api.ShellExecute(0, 'open', path, '', '', 1)

 打开paraview.exe,让paraview在前台运行。

    pvserver = "C:\\\\Program Files\\\\ParaView 5.9.0-Windows-Python3.8-msvc2017-64bit\\\\bin\\\\pvserver.exe"
    win32api.ShellExecute(0, 'open', pvserver, '--multi-clients', '', 1)

打开pvserver.exe,如下图所示:

 1.3参考文献:

Python调用Windows外部程序 – 帅胡 – 博客园 (cnblogs.com)

从Python IDLE控制Paraview GUI (codingdict.com)

2.paraview GUI连接到服务器pvserver进程

2.1默认服务器

当ParaView启动时,它会按以下顺序查找多个服务器定义文件:

在基于Unix的系统和Mac OS X上

  • default_servers.pvsc 在ParaView可执行目录中(您可以执行ls-l/proc/<ParaView PID here>/exe来标识可执行目录)
  • /usr/share/ParaView/servers.pvsc
  • $HOME/.config/ParaView/servers.pvsc

在windows系统上

  • default_servers.pvsc 在ParaView可执行目录中
  • %COMMON_APPDATA%\\ParaView\\servers.pvsc
  • %APPDATA%\\ParaView\\servers.pvsc

如果在多个文件中定义了同一服务器,则最后读取的定义将覆盖以前的任何定义。

2.2服务器配置用例

这个用例中,我们为一个简单的服务器连接设置配置,该配置连接到pvserver进程,pvserver进程运行在名为”amber1“的节点上,进程端口 号为20234。pvserver将由用户手动启动。

  <Server name="case1" resource="cs://amber1:20234">
    <ManualStartup />
  </Server>

 resource属性标识连接的类型、主机名和端口。

这里连接的类型为cs,cs表示客户端服务器。

主机名:amber1

端口号:20234,如果没有指定端口默认端口号为11111.

因为用户手动启动pvserver进程,因此我们使用<ManualStartup/>标记。

2.3paraview GUI客户端连接到服务器

File->Connect
AddServer -> Choose a name -> Configure -> Save
Connect

具体怎么配置连接服务器参见《Starting the server – KitwarePublic (paraview.org)

2.4参考文献:

Starting the server – KitwarePublic (paraview.org)

从Python IDLE控制Paraview GUI (codingdict.com)

https://hpc.llnl.gov/software/visualization-software/paraview/running-paraview-client-server-mode

3.python自动化控制paraview GUI连接到pvserver进程

3.1pywinauto安装

这里介绍windows系统下安装pywinauto

github 地址:GitHub – pywinauto/pywinauto: Windows GUI Automation with Python (based on text properties)

官方文档:

What is pywinauto — pywinauto 0.6.8 documentation

Pywinauto:PC端自动化工具

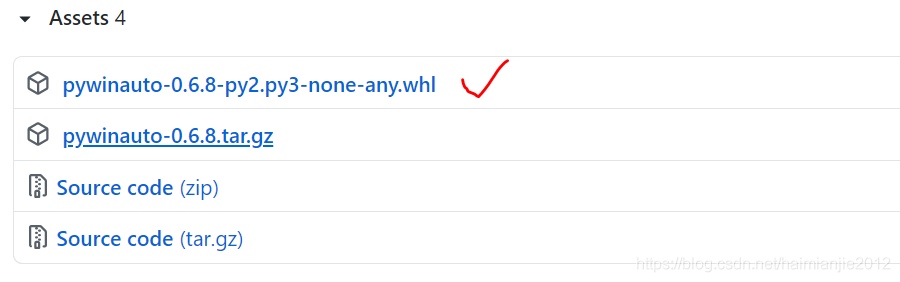

https://github.com/pywinauto/pywinauto/releases

下载pywinauto

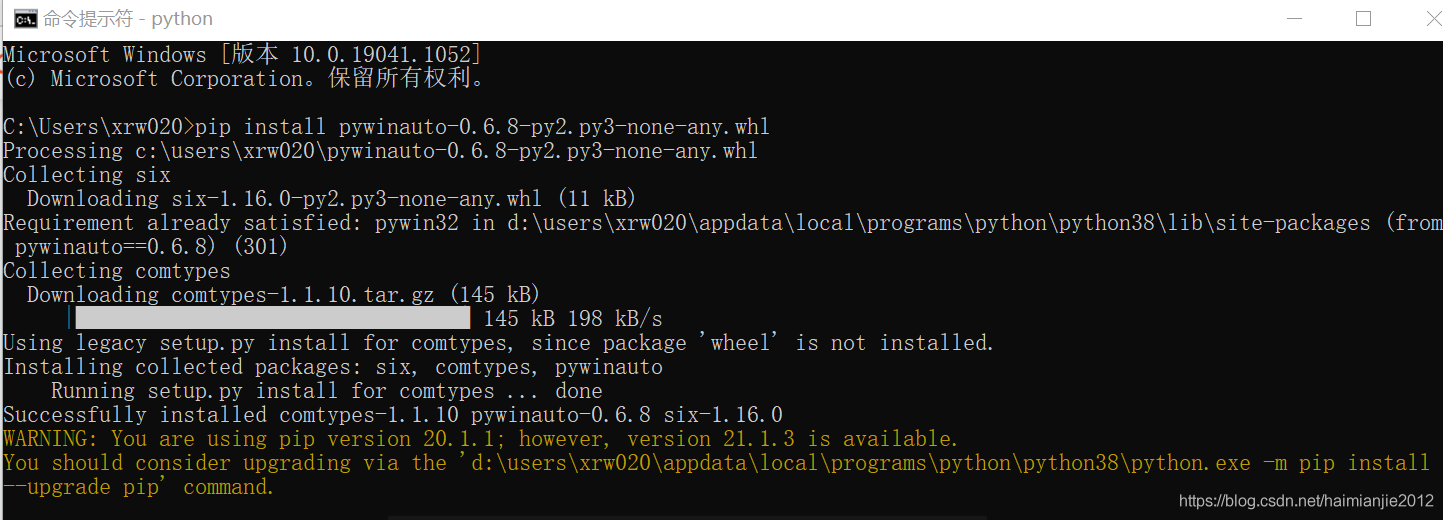

打开cmd.exe命令行提示符,安装pywinauto

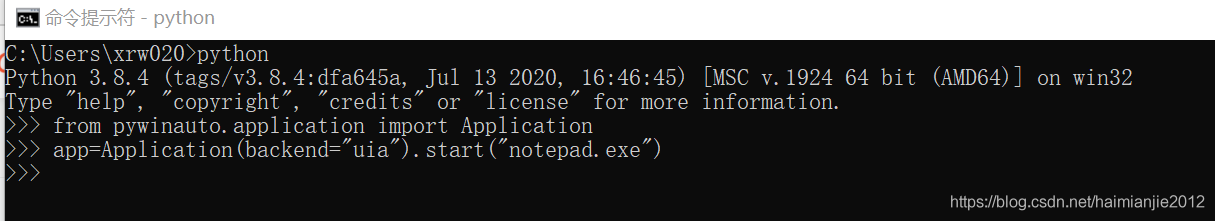

测试pywinauto是否安装成功:

打开的命令行提示符输入python指令后,然后输入以下指令,不报错则安装成功:

  from pywinauto.application import Application
  app = Application(backend="uia").start("notepad.exe")

pywinauto示例代码:

dlg = app['TRACE™ 3D Plus']
dlg.child_window(auto_id='Airflows').invoke() # or .click() that just calls an action
# or
dlg.child_window(auto_id='Airflows').click_input() # true click with moving cursor

Can i select toolbar option using pywinauto · Issue #696 · pywinauto/pywinauto (github.com)

python 3.x – to iterate the sub menu item using pywinauto – Stack Overflow

paraview无法定位paraview软件的menu、toolbar、button等元素,而且2019年之后就没有再维护,文档手册也不是特别详细,所以经过几天的努力之后,选择autoit实现paraview软件自动化控制。

详情见博文:

参考文献:

(23条消息) pywinauto教程_Emilymcwu的博客-CSDN博客_pywinauto
