深入理解数值计算网格(5)–网格参数

网格参数是网格的一个重要因素,包括网格生成策略,网格生成参数,网格属性,以及网格质量评价参数。除了之前介绍的网格生成算法,网格参数决定了网格数据的最终质量,密度,梯度等指标,也直接决定了网格能否划分成功。这也是数值计算网格和几何三角化最大差别所在。



1.网格生成参数

网格生成参数涉及到网格生成时采用的参数,

每一个参数都有以下方面的内容:

1. 参数内容–在网格划分中需要取得的具体数据



2. 参数属性–参数的属性提供了网格的各种属性,这些属性给网格划分中各种策略处理提供依据



3. 优先级–优先级则是在和其它参数相互冲突时,如何处理



以我们最常见的网格尺寸为例。

1. 参数内容:用来指定使用的网格尺寸大小;

2. 参数属性:指定是整体尺寸,还是局部尺寸;是绝对尺寸还是相对尺寸;尺寸的单位;是否是指定几何对象或特定属性的尺寸等等

3. 优先级:一般来说,局部尺寸优先级高于整体尺寸,网格尺寸优先级高于指定的网格数量。



所有的软件网格划分参数都是以这些为基础,在上层应用中给出部分接口和参数设置,或者根据经验进行优化组合后暴露给用户少量接口,比如各种软件中的smart mesh size。



最常见的网格参数为

1. 整体网格尺寸

整体网格尺寸指定方式通常有:

1.1.直接指定全部整体网格尺寸;

2.1.指定模型对角线百分比,单一几何模型,如果不给出任何参数,通常取模型包围盒对角线一定比例为整体网格尺寸参数;

3.1.系统会根据模型几何数量,大小,给定一个默认参数,在此基础上,用户可以进行修改;

4.1.分级设置,按照尺寸比例按照区间分级设置,比如1-5级。



2. 局部网格尺寸

局部网格尺寸用来指定某些特定区域和几何上的网格尺寸,比如边界,激励,荷载,或者物理场梯度大的地方。局部网格尺寸的好处在于避免全局网格加密,在保证精度的前提下减少网格数量



3.增长率

网格增长率表明了相邻网格尺寸变化程度,是控制网格质量的一个重要指标。增长率为1表面网格尺寸没有变化。增长率一般控制在2,不会超过4,不同类型网格设置稍微有些偏差。

当我们设置的局部尺寸通常会小于全局尺寸,在不同尺寸网格之间存在一个过渡,这个过渡要尽量平滑,避免突变,如图。

微信图片_20221024230740

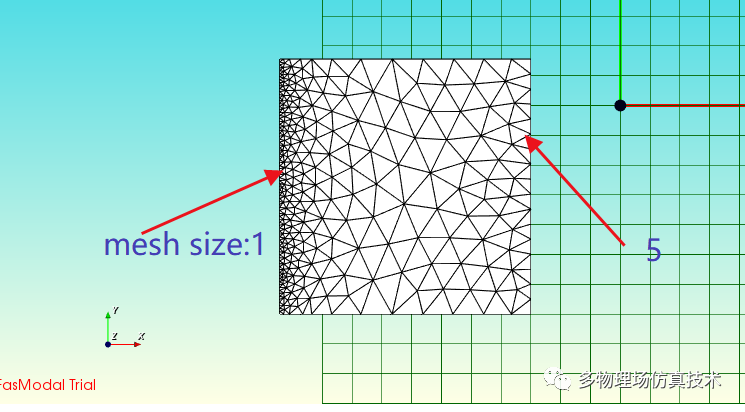

FasModal中的局部网格尺寸设置



4.阶数控制

高阶网格需要增加新点,并且涉及到网格重编号。



5.弦高

用来指定曲线曲面离散的最大弧长与高度之比



6.跨度角

指定曲面生成的单元之间的面面角度(二面角))



7. 网格层数控制

在CFD,复合材料等领域,需要明确的设置边界上的网格层数,比如流体的边界层



8. 设置硬点(fixed/hard point)

我们往往希望在某些特点的区域布置网格,但又不希望在几何上进行操作,可在网格中布置硬点,所谓的硬点即一定会出现在网格单元的节点列表里。

除了直接布点,还可以在边,面上有规律的设置点,比如在边上呈等比增加设点,也就是通常所说的布种子(seeding)。



9.网格加密

网格加密是在已有网格的基础上进行细化操作,涉及到网格修改,编辑,删除等操作,参考深入理解数值计算网格(8)–自适应迭代网格



2.网格数据结构

网格数据结构中除了基本的单元设计,还有一个非常重要的数据结构:

网格管理结构类

该数据结构中存储了网格的拓扑信息,还有相邻的拓扑连接信息,比如单元的相邻点线面和相邻单元,点的相邻单元,面的相邻单元,每个单元和点线面上的材料属性,边界荷载信息,历史记录,还有网格合并,加密,自由度计算等,是网格功能开发中的重点,后续在商业开发中详细介绍。



3.网格质量评价

网格质量分为单个网格质量和整体网格质量

单个网格质量控制包括:

最大角度

最小角度

最小边

最大边

Aspect ratio –最长边与最短边之比(不同类型单元由不同计算方法)

扭曲比

二维和三维,三角形和四边形,四面体和六面体分别有不同的评价指标



Aspect Ratio是比较通用的网格质量评价指标。



整体网格质量

包括数量,密度,单个网格质量的统计分类,与物理场梯度映射程度等等。这些都有比较成熟的统计方法。



4.网格策略

主要涉及到采用什么样的方法生成网格,这个一方面和模型几何有关,和仿真业务也紧密相关。

比如对于规则的长方体,可以采用映射法直接划分六面体,对于异形几何,只能采用自由划分四面体。一般只有通用有限元软件中会涉及到网格策略的选择,专业软件中会把网格策略设置好,只在高级选项中出现,一般情况无需用户干预。
