OpenCV —FileStorage类的数据读写操作与示例

OpenCV的许多应用都需要使用数据的存储于读取，例如经过3D校准后的相机，需要存储校准结果矩阵，以方便下次调用该数据；基于机器学习的应用，同样需要将学习得到的参数保存等。OpenCV通过XML/YAML格式实现数据持久化。本文简要梳理了使用FileStorage类进行基本数据持久化操作，给出了示例代码。

主要内容包括：

FileStorage类

构造函数
operator <<
FileStorage::open
FileStorage::isOpened
FileStorage::release
FileStorage::getFirstTopLevelNode
FileStorage::root
FileStorage::operator[]

示例代码

创建写入器、创建读取器
写入数值、写入矩阵、写入自定义数据结构、写入当前时间
读取数值、读取矩阵、读取自定义数据结构、读取当前时间
关闭写入器、关闭读取器

FileStorage类

FileStorage类将各种OpenCV数据结构的数据存储为XML 或 YAML格式。同时，也可以将其他类型的数值数据存储为这两种格式。

构造函数

FileStorage类的构造函数为：

cv::FileStorage(const string& source, int flags， const string& encoding=string());

参数：

source –存储或读取数据的文件名（字符串），其扩展名(.xml 或 .yml/.yaml)决定文件格式。

flags – 操作模式，包括：

FileStorage::READ 打开文件进行读操作

FileStorage::WRITE 打开文件进行写操作

FileStorage::APPEND打开文件进行附加操作

FileStorage::MEMORY 从source读数据，或向内部缓存写入数据（由FileStorage::release返回）

encoding – 文件编码方式。目前不支持UTF-16 XML 编码，应使用 8-bit 编码。

写数据operator <<

向filestorage中写入数据

template<typename_Tp> FileStorage& operator<<(FileStorage& fs, const _Tp& value)
template<typename_Tp> FileStorage& operator<<(FileStorage& fs, const vector<_Tp>& vec)

参数：

fs – 已经打开的用于写数据的file storage对象

value – 待写入fs 的数据.

vec – 待写入fs 的向量值

以下代码分别演示写入数值、矩阵、多个变量、当前时间和关闭文件：

// 1.create our writter
	cv::FileStorage fs("test.yml", FileStorage::WRITE);

	// 2.Save an int
	int imageWidth= 5;
	int imageHeight= 10;
	fs << "imageWidth" << imageWidth;
	fs << "imageHeight" << imageHeight;

	// 3.Write a Mat
	cv::Mat m1= Mat::eye(3,3, CV_8U);
	cv::Mat m2= Mat::ones(3,3, CV_8U);
	cv::Mat resultMat= (m1+1).mul(m1+2);
	fs << "resultMat" << resultMat;

	// 4.Write multi-variables
	cv::Mat cameraMatrix = (Mat_<double>(3,3) << 1000, 0, 320, 0, 1000, 240, 0, 0, 1);
    cv::Mat distCoeffs = (Mat_<double>(5,1) << 0.1, 0.01, -0.001, 0, 0);
    fs << "cameraMatrix" << cameraMatrix << "distCoeffs" << distCoeffs;

	// 5.Save local time
	time_t rawtime; time(&rawtime); //#include <time.h>
	fs << "calibrationDate" << asctime(localtime(&rawtime));

	// 6.close the file opened
	fs.release();

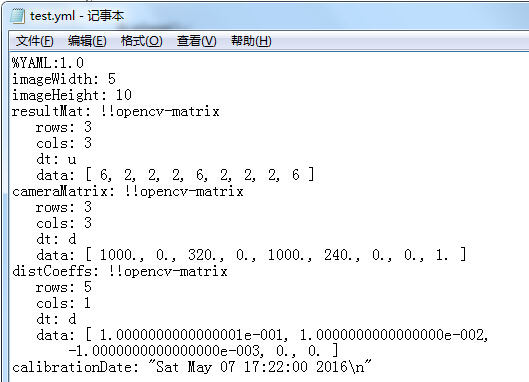

生成的文件test.yml

FileStorage::open

打开一个文件

boolFileStorage::open(const string& filename, int flags, const string&encoding=string())

参数：

filename – 待打开的文件名，其扩展名(.xml 或 .yml/.yaml) 决定文件格式(XML 或 YAML)

flags – 操作模式。见构造函数

encoding – 文件编码方式。

// open a file
	cv::FileStorage fs;
	fs.open("test.yml",FileStorage::WRITE);
// ... some process here
	fs.release();

FileStorage::isOpened

检查文件是否已经打开，调用：

boolFileStorage::isOpened()

返回:

ture – 如果对象关联了当前文件；

false – 其他情况。

尝试打开文件后调用此方法是个比较好的做法。

// Checks whether the file is opened
	cv::FileStorage fs;
	fs.open("test.yml",FileStorage::WRITE);

	bool flag = fs.isOpened();
	cout<<"flag = "<<flag<<endl<<endl;
// if failed to open a file
	if(!fs.isOpened()){
		cout<<"failed to open file test.yml "<<endl<<endl;
		return 1;
	}

运行结果：

FileStorage::release

存储或读取操作完成后，需要关闭文件并释放缓存，调用

void FileStorage::release()

cv::FileStorage fs("test.yml", fs::WRITE);
//... some processing here
fs.release();

FileStorage::getFirstTopLevelNode

返回映射(mapping)顶层的第一个元素：

FileStorage::getFirstTopLevelNode()

// open a file for reading
	fs.open("test.yml", FileStorage::READ);
// get the first top level node
	int firstNode = fs.getFirstTopLevelNode();
	cout<<"the First Top Level Node = "<<firstNode<<endl<<endl;

运行结果

FileStorage::root

返回顶层映射(mapping)

FileNode FileStorage::root(int streamidx=0)

参数：

streamidx – 从0开始的字符串索引。大部分情况文件中只有一个串，但YAML支持多个串，因此可以有多个。

Returns: 顶层映射

读数据：FileStorage::operator[]

返回指定的顶层映射元素

FileNode FileStorage::operator[](const string& nodename) const
FileNode FileStorage::operator[](const char* nodename) const

参数：

nodename – 文件节点名（见下文FileNode类）

返回：名称为nodename的节点数据

// read data using operator []
	cv::FileStorage fs("test.yml", FileStorage::READ);
	int width;
	int height;
	fs["imageWidth"]>>width;
	fs["imageHeight"]>>height;
	cout<<"width readed = "<<width<<endl;
	cout<<"height readed = "<<height<<endl<<endl;

// read Mat
	cv::Mat resultMatRead;
	fs["resultMat"]>>resultMatRead;
	cout<<"resultMat readed = "<<resultMatRead<<endl<<endl;

	cv::Mat cameraMatrixRead,distCoeffsRead;
	fs["cameraMatrix"]>>cameraMatrixRead;
	fs["distCoeffs"]>>distCoeffsRead;
	cout<<"cameraMatrix readed = "<<cameraMatrixRead<<endl;
	cout<<"distCoeffs readed = "<<distCoeffsRead<<endl<<endl;

// read string
	string timeRead;
	fs["calibrationDate"]>>timeRead;
	cout<<"calibrationDate readed = "<<timeRead<<endl<<endl;

	fs.release();

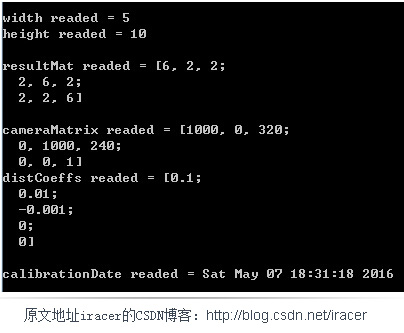

运行结果
