01. 概述

QPainter提供了复合模式（Composition Modes）来定义如何完成数字图像的复合，即如何将源图像的像素和目标图像的像素进行合并。QPainter提供的常用复合模式及其效果如下图所示。其中普通的类型是SoiirceOver(通常被称为alpha混合），就是正在绘制的源像素混合在已经绘制的目标像素上，源像素的alpha分量定义了它的透明度，这样源图像就会以透明效果在目标图像上进行显示。当设置了复合模式，它就会应用到所有的绘图操作中，例如画笔、画刷、渐变和pixmap/image绘制等。
在这里插入图片描述

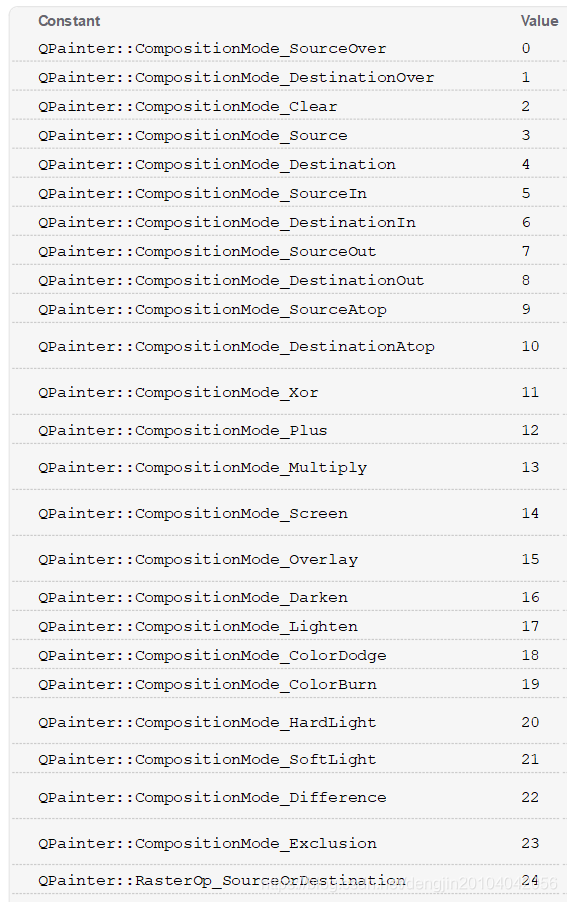

enum QPainter::CompositionMode：
在这里插入图片描述

02. 开发环境

Windows系统：Windows10

Qt版本：Qt5.15或者Qt6

03. 程序示例

程序示例


void Widget::paintEvent(QPaintEvent *)
{
    QPainter painter;

    QImage image(400, 300, QImage::Format_ARGB32_Premultiplied);

    // 绘制中心的正方形
    painter.begin(&image);
    painter.setBrush(Qt::green);
    painter.drawRect(100, 50, 200, 200);

    painter.setBrush(QColor(0, 0, 255, 150));
    painter.drawRect(50, 0, 100, 100);
    painter.setCompositionMode(QPainter::CompositionMode_SourceIn);

    painter.drawRect(250, 0, 100, 100);
    painter.setCompositionMode(QPainter::CompositionMode_DestinationOver);

    painter.drawRect(50, 200, 100, 100);
    painter.setCompositionMode(QPainter::CompositionMode_Xor);

    painter.drawRect(250, 200, 100, 100);

    painter.end();

    painter.begin(this);
    painter.drawImage(0, 0, image);

}
