轴流扇叶设计程序

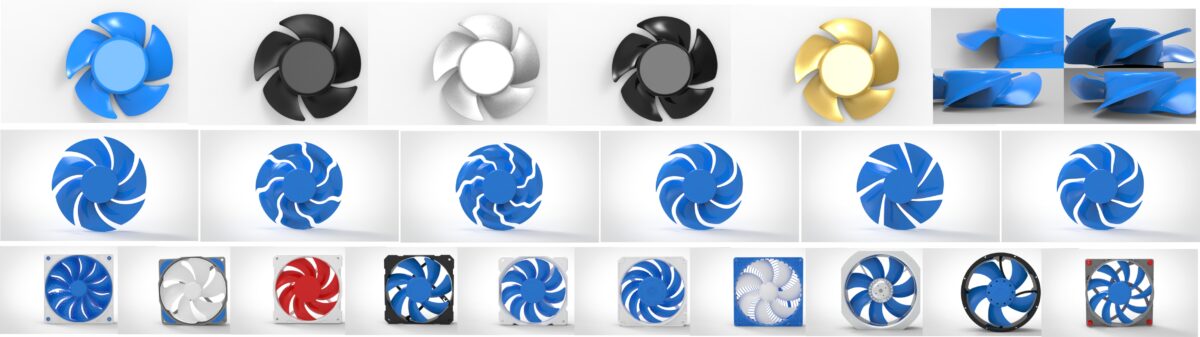

轴流扇叶设计程序是一款全参数化设计扇叶的优化软件，可通过DoE设计模式获取最优化参数，用于开发高性能轴流扇叶；程序拥有一键PQ曲线计算功能，符合AMCA210风洞测试标准，能够满足用户快速设计评估性能，优化设计参数和调整设计需求。 程序只要输入参数后，便可智能精确的输出轴流扇叶三维模型；也可选定参数尺寸范围，批量化生成多个三维模型，用于模型尺寸最佳化计算，优选模型的参数。 程序可自定义多种叶形模式，用于改善提升扇叶风量，风压，降低流体噪声，强化扇叶结构，优化扇叶外观，应用于单级轴流扇叶设计。

1.功能介绍和范围

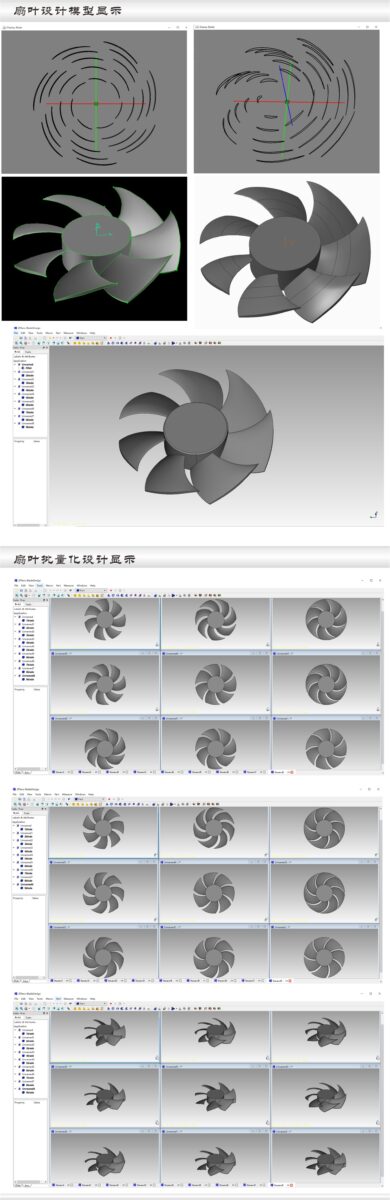

          轴流扇叶设计程序是采用参数化自动生成叶型原理，提供扇叶全尺寸参数化设计、模型导出、PQ曲线性能计算、批量化对比设计、全自动参数优化等多种功能。主要为轴流扇叶在设计、分析以及应用优化相关问题上提供解决方案，帮助风扇研发用户快速、精确设计出高性能轴流扇叶，提升企业竞争力，降低研发成本。

           适用范围如下例子：
（一）空气循环轴流风扇（家用风扇；工业风扇；建筑通风风扇；其他应用风扇）;
（二）正压通风或负压通风轴流风扇;
（三）微型或大型（小于1米）的各类轴流风扇。

2.定义/测量单位/符号

2.1轴流风扇扇叶相关定义
2.1.1 风扇： 一种设备，使用电力驱动旋转叶轮将空气或气体移动。由空气作为介质的风扇，其内部能量的增加是有限的，约为25千焦耳/公斤（10.75 BTU /磅），这个极限是大约相當于一个30千帕的压力（120in.WG）。

2.1.2 风扇入口和出口边界:风扇和空气系统的部分之间的接口; 各自的面垂直气流进入或离开一个风扇。各种附属物（进口箱，进口叶片，入口锥形，消音器，屏幕等），可作为一个风扇入口和出口边界的一部分。
2.1.3 风扇输入功率的边界:风扇和它的驱动程序之间的接口。
2.1.4 风扇出口面积:测量出口开口面总额面积。

2.1.5 风扇的进气口面积:测量进口开口面总额面积。对于无连接元素接合的进气口，进气口面积应被视为是其中一个平面垂直于气流的第一符合入口或进气锥口。
2.1.6空气密度：每单位体积的空气质量。

2.1.7标准的空气： 标准密度的1.2 kg/m3的（0.075磅/英尺3英寸）的空气，标准大气压101.325千帕（29.92英寸汞柱）。
2.1.7.1标准的空气性能：标准的空气有一个具体的加热率1.4和粘度的1.8185×10-3Pa。S （1.222×10-5磅/英尺.S）。

在20℃（68°F）的温度，50％相对湿度的空气，和标准气压空气标准的属性。
2.1.8 压力：每单位面积的力。这相當于每单位体积流体的能源。在测压头的压力，压力表示例如:水英寸或汞英寸，1 in . wg=249.089帕,  用于整个这个标准。
2.1.9 绝对压力：压力的基准压力是绝对零度。它始终是固定的。
2.1.10 大气压的压力:相对绝对压力所施加的压力。

2.1.11 压力表的压力：压差时的基准压力，是在计算点的气压。它可能是正或负。
2.1.12 速度的压力：如果气压，空气中的运动速度而存在的部分。
2.1.13 静态压力：由于压缩程度存在的空气压力的一部分。如果作为一个表压表示，它可能是正或负的压力。

2.1.14 总压：由于压缩程度存在空气压力和空气中的运动速度。它是在一个点上的速度压力和静压的代数和。如果空气处于静止状态，其总压力等于静态压力。
2.1.15 压力损失：由于摩擦或紊乱造成的总压力下降。
2.1.16 风扇的空气密度：在风机入口的相应总压和停滞空气温度的空气密度。
2.1.17 风扇气流速度：风扇空气密度的体积气流产生的速度。
2.1.18 风扇总压力：在风机出口和入口之间总压差异。
2.1.19 风扇速度的压力：在风机出口对应的平均速度压力。
2.1.20 风扇靜压：风扇总压和风扇速度的压力之间的差异。因此，它是在风机出口和风机入口总压之间的差异。
2.1.21 风扇转速：叶轮的转速。如果风扇有一个以上的叶轮，风扇转速为每个叶轮的转速。

2.1.22 压缩系数：通过风扇的空气气流速度与平均气流速度的比, 不可压缩流体与可压缩流体风扇总压比,压缩系数是一个必須确定热力学因素,风扇总效率来自风扇气流速度，总压风机，风扇输入功率和总效率。
2.1.23 风扇输出功率：由风扇将有用功率传递到空气,与风扇的气流速度，风扇总压，压缩系数的乘积成正比。
2.1.24 风扇输入功率：用来驱动风扇的认为在传动系统一部分所需的功率.

2.1.25 风扇的总效率：风扇的输出功率比风扇输入功率比值的百分率。

2.1.26 风扇静压效率：风扇静压与风扇总压比乘以总效率。
2.1.27 操作点：风扇特性曲线对应一个特定的气流速度的相对位置。在计算过程中，通过改变或任何组合调整，来控制流量的特定点。
2.1.28 自由输送：风扇静压为零的操作点，更大风量点。

2.1.29 更大风压：风扇气流率是零的操作点，风扇静压更大时的操作点。
2.1.30 失速：风扇出现严重紊流时产生的不稳定的操作点，可能出现在特性曲线的某个区域或不出现。
2.1.31 测定：一套完整的设定为风扇计算一个特定点的运作，压力工作点测定。

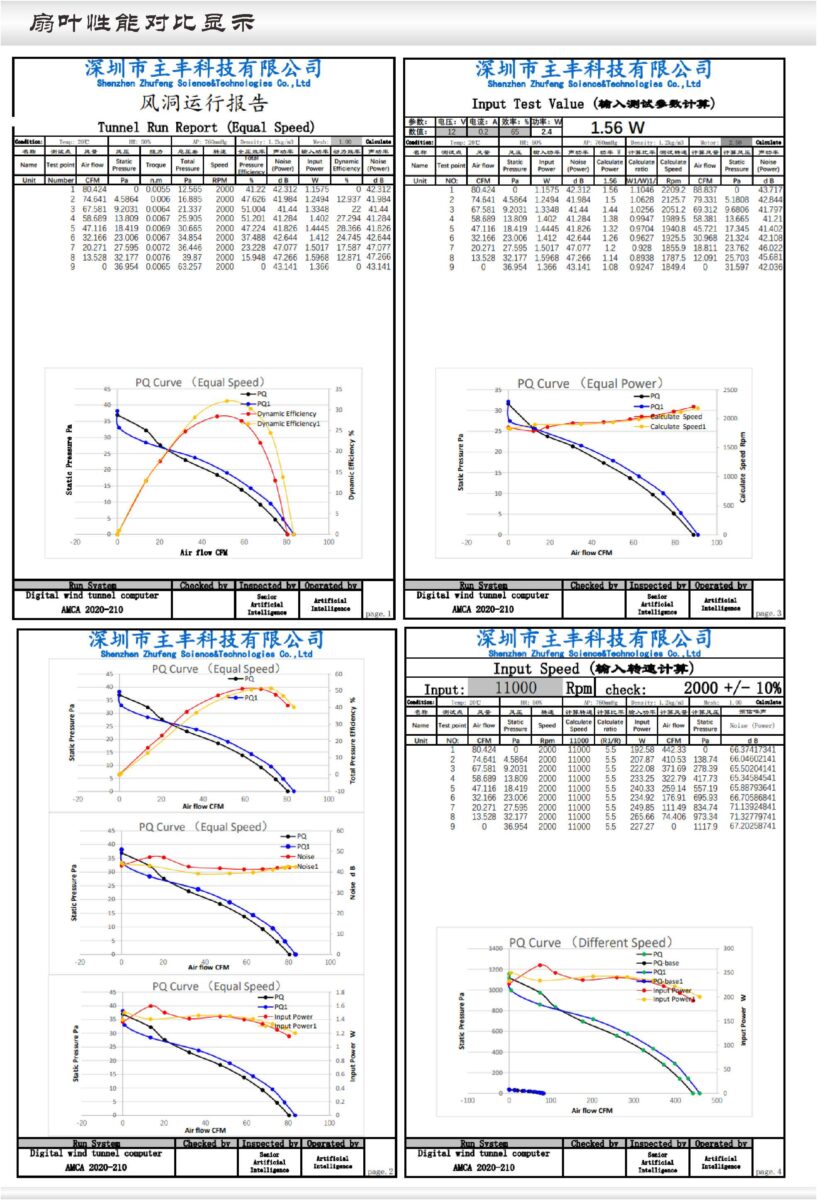

2.1.32 测试：一个风扇的各点的一系列计算运作，即PQ特性曲线。

2.2程序使用相关计量单位

2.2.1 系统的单位： SI单位（国际单位系统一致）本程序采用的基本单位，与英制（辅助）单位，作为辅助参考。
2.2.2 基本单位：长度单位是毫米（mm）; 辅助单位是英尺（ft）或英寸（英寸）质量的单位是千克（公斤）;时间的单位是分钟（min）或秒（S）。温度的单位是卡尔文（K）或摄氏度（℃）力的单位是牛顿（N）。
2.2.3 气流速度和速度：气流的单位为立​​方米每秒（立方米/秒）; 辅助单位是每分钟立方英尺（ft3/min或CFM）。速度的单位是米每秒（米/秒）。

2.2.4 压力：压力的单位是帕斯卡（Pa）; 辅助单位是毫米水柱（mmH2O）或英寸水柱（inH2O）。压力值, 水柱僅用于气压测量。标准密度和标准重力加速度的9.80665米/ S2（32.17405 ft/s2）。
2.2.5 力，能量和扭矩:功率的单位是瓦（W）;能量的单位是焦耳（J）;扭矩的单位是牛顿米（N˙米）。
2.2.6 效率:效率是根据每个单位的基楚上。得到的百分比乘以100。
2.2.7 旋转速度:转速的单位是每分钟（转/分或rpm）的转数。
2.2.8 密度，粘度和气体常数:密度的单位是千克每立方米（kg/m3）。粘度的单位是帕斯卡秒（Pa˙S）;气体常数的单位是焦耳每千克卡尔文（焦耳/（千克˙ K）。
2.2.9 无量纲组:各种无量纲量出現在文本中。除非数值因素計算在内，在这种情況下，单位必須指定，任何单位一致的系统可能会被用来评估这些数量。

******
