SmartSpice RF-卡核

制造商：Silvaco中国
SmartSpice RF执行RF电路的大信号分析找到随时间变化的工作点和若干后续小信号分析来定义指定频率的电路响应SmartSpice RF稳态分析结合频域谐波平衡（HB）和时域射击的方法，以提供现代射频集成电路（RFIC）的快速、准确的仿真。SmartSpice RF能够仿真强迫和自主周期性及准周期性系统，例如放大器、滤波器、检波器、乘法器、混频器、振荡器和开关电容器电路。SmartSpice RF包络分析且其数字调制源库允许RF电路设计师有效地仿真在通信系统中使用的RF电路。

SmartSpice RF结合时域射击（Time-Domain Shooting）和频域稳态谐波平衡（Frequency-Domain Harmonic Balance）方法，提供RF射频集成电路在GHz范围的精确仿真。它使用SPICE和 Spectre网表，在非线性电路中精确有效地仿真谐波失真、互调分量、增益、噪声、振荡器相位噪声等。
特征

支持使用频域（谐波平衡）和时域（射击）方法进行单音激励周期稳态分析
多音激励准周期稳态（频谱）分析
稳态AC（HAC，SPAC）小信号分析
稳态传递函数（HTF，SPTF）用于转换效率、图像和边带抑制、LO馈通和电源抑制
稳态.NET（HNET，SPNET）来计算呈现的频率转换两端口电路的S参数，包括散射（S）、阻抗（Z）、导纳（Y）、和混合（H）的参数、稳定因素、不同的增益、稳定圆（stability circles）等
稳态噪声（HNOISE，SPNOISE）用于分析放大器和混频器的噪声频谱以及振荡器的相位噪声
通过谐波平衡（HOSCIL）和相位噪声提取的直接周期稳态振荡器分析
周期稳定性分析（PSTB）以评估随时间变化的反馈电路的局部稳定性
电路包络仿真提供放大器/混频器频谱再生、I/Q参数、ACPR、NPR、EVM、BER的仿真和测量，以及通信系统中的传输连结质量的特性表征等

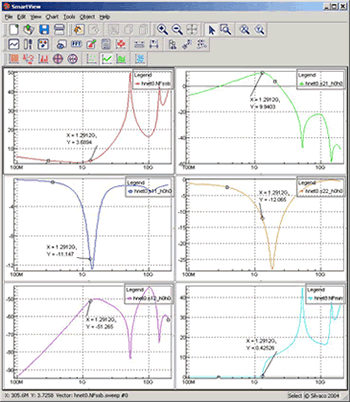

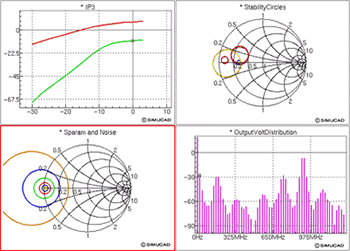

史密斯圆图、眼图、频谱图、柱状图、信号与噪声计算、增益和稳定圆、星座图等。
电路和参数优化器用于增益、匹配网络、IP3和工艺迁移的功耗
