Polliwog PollEx PCB DFE

制造商:收起

Polliwog PollEx PCB DFE

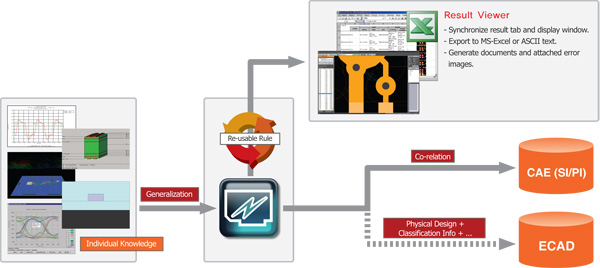

相关常见问题中PollEx DFE是基于规则的电气工程师PCB验证软件。它由预处理器,运行核心和后处理器组成。预处理器用于设置输入参数。用户可以定义规则,或者为网络和元件分类和注册组或类。运行核心根据PCB设计数据检查规则。最后,后处理器用于检查检验结果。
减少设计到制造过程的时间和成本
其特性允许用户减少在大规模生产周期中发生的费用和时间损失。针对PCB设计数据检查大量电气缺陷项目,并且在错误点上报告任何设计误差,使得它们容易被识别和校正。因此,采用PollEx DFE致使制造缺陷的显着减少。

特征
– 用户优化的环境,用于设置多个规则。
– 包含使用PollEx PCB的所有来自ECAD数据库的智能信息。
– 在采用电气分析工具之前分析PCB设计中的电气问题。
– 提供反映现场工程师需求的自定义功能。
– 可以管理检查历史记录作为报告,带有真实错误点的截图。
– 有效使用
运行核心和前/后处理器
主要检查项目
超过30件
高速

检查信号/电源/ GND,路由面积比,Copper Crossover
,完全屏蔽的稳定性
Net
差分对网络,长度和宽度,
Copper 面积比,Limit Approach Net,桩,Antenna Via,通道数量,总线,连接的组件/电路, Pattern Sharp Angle,检查组件间隙
功率
脱扣,稳定性铜,接地覆盖,连接通道,宽度/间隙
过滤
Bead

组件
组件位置,方法对组件组件屏蔽,NC引脚,极性,Keep Off Pair 组件
电路板
电路板到组件间隙,
电路板到网络间隙,Ground Wall of Via

 上架时间:2018-06-08  更新时间:2019-01-04
