3DCS

制造商:DCS
3DCS是非常先进的尺寸偏差分析工具,用于模拟产品的设计、制造和装配,它能够预测设计所固有的偏差量,并确定该偏差的来源。

 平台介绍

 3DCS – 三维尺寸控制系统分析专家——图形化的公差仿真软件。3DCS是非常先进的尺寸偏差分析工具,用于模拟产品的设计、制造和装配,它能够预测设计所固有的偏差量,并确定该偏差的来源。3DCS提供了必要的公差分析方法用来预测一个装配中的工序变化,从而容易地识别额外变动的来源并最终改进设计的稳健性,使用户能够在设计阶段早期,分析设计、优化设计以改善质量和降低成本。

产品概述  •    3DCS Advanced Analyzer and Optimizer是包含5个公差分析工具,拓展了3DCS公差分析能力,5个分析工具如下:

  Ø高级分析模块

  Ø关键公差识别

  Ø公差优化

  Ø成本优化

  Ø定位敏感性分析

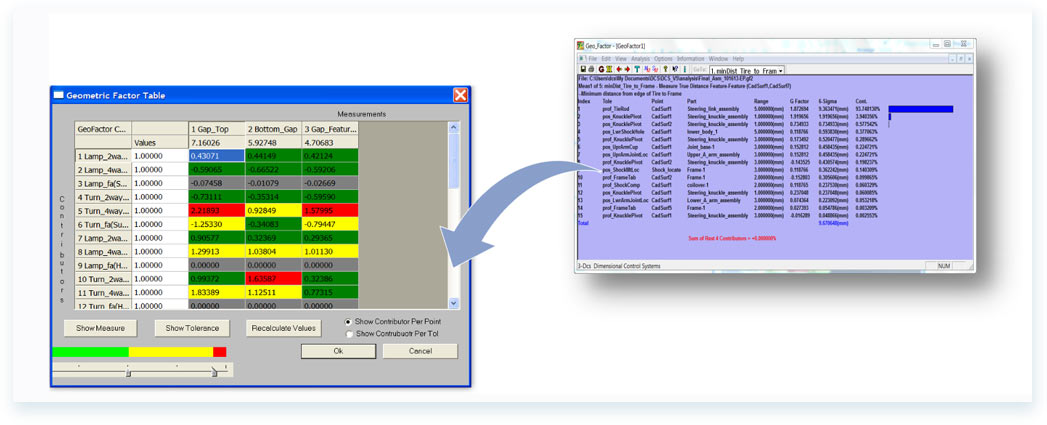

 3DCS Advanced Analyzer高级分析模块

    3DCS Advanced Analyzer是一个基于分析结果而建立的方程式,它能够准确识别装配体中偏差量和偏差源。3DCS Analyzer为整个模型创建了方程式并且在图形交互矩阵中显示输入要素(贡献源/公差)和输出物(测量结果)以及它们之间的关系(影响因子)。3DCS模型被转化成基于模型的方程,利用图形交互矩阵我们可以修改公差并且即时得到返回结果。分析结果可以以数据或者图形的方式查看,同时还利用不同颜色表示敏感系数来强调对测量影响较大的因素。

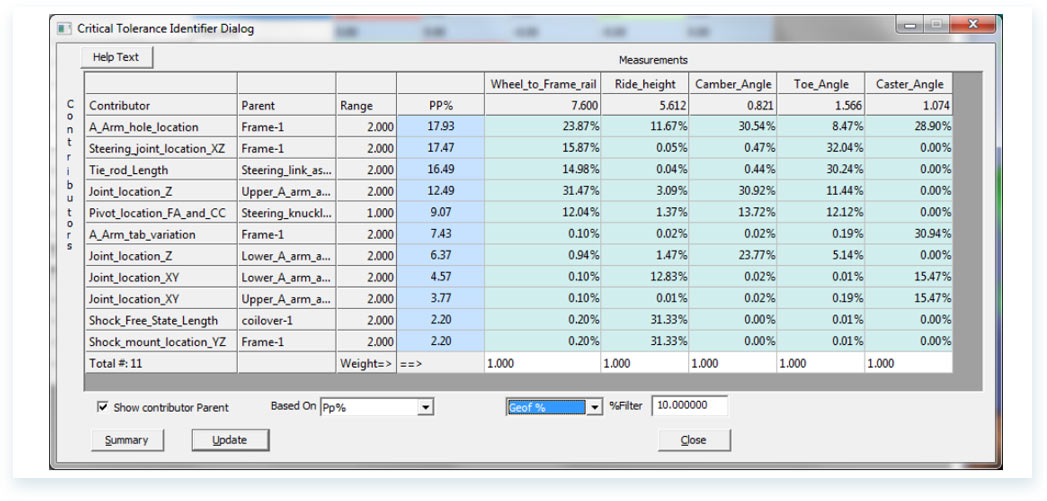

Critical Part Identifier关键公差识别

量化每个公差对模型整体质量的影响。

公差优化

  3DCS Optimizer 包含两种优化方式

  (a)保证质量同时尽量减少成本和(b)以一定的预算取得比较好的质量。用户输入公差成本以及计算出来的整个系统成本,优化模块将自动进行公差优化和验证其可行性。

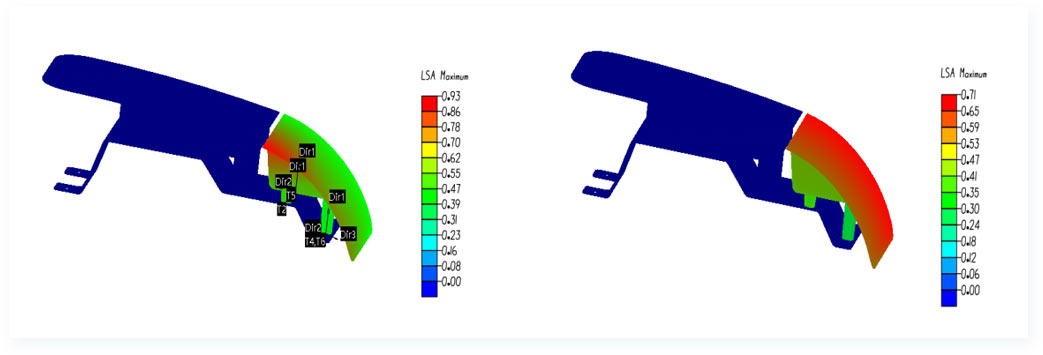

 Locator Sensitivity Analyzer定位的敏感度分析

定位敏感性分析(LSA)可用来快速评估多种定位方案,并决定哪一种方案对整个系统的敏感性最低。意味着工程师可以使用LSA来检查所设计的定位方案,从中找到理想的一种。
