PERA SIM.Mech机械仿真

制造商：安世亚太科技股份有限公司
　　作为安世亚太通用仿真软件PERA SIM的核心模块之一, PERA SIM.Mech是通用结构力学仿真系统，不仅提供全面的线性、非线性、静力、动力、热、热结构耦合等分析功能，还能够实现与PERA SIM.Fluid流体仿真、PERA SIM.Emag电磁仿真的单向耦合求解。

　　一、产品概述：

　　作为安世亚太通用仿真软件PERA SIM的核心模块之一, PERA SIM.Mech是通用结构力学仿真系统，不仅提供全面的线性、非线性、静力、动力、热、热结构耦合等分析功能，还能够实现与PERA SIM.Fluid流体仿真、PERA SIM.Emag电磁仿真的单向耦合求解。PERA SIM.Mech通过强度、刚度、稳定性、动力学、温度分析，预测产品性能，评估产品设计是否安全合理，并在此基础上进行优化设计，从而缩短产品设计周期并降低风险。

　　1、成熟的软件架构、图形界面

　　PERA SIM.Mech基于插件架构，便于扩展。支持Windows、Linux等操作系统，支持国际化及包括中文的多语言。

　　2、完备的前后处理功能

　　PERA SIM.Mech具有完备的前后处理功能，提供数据接口、几何建模、网格划分、模型属性定义、求解设置及结果后处理等功能。

　　几何草图及特征建模

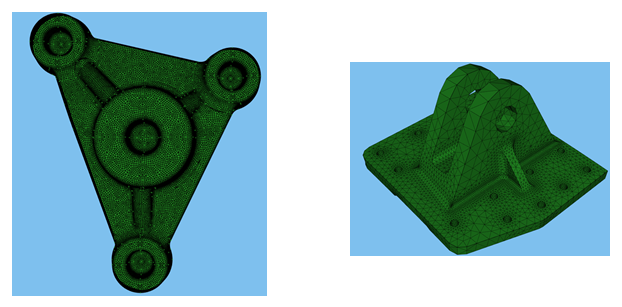

　　四边形壳网格划分 三维实体网格

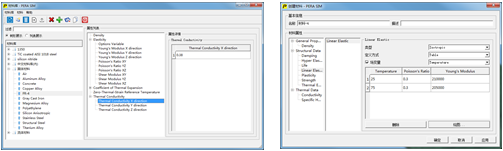

　　材料库及材料属性定义

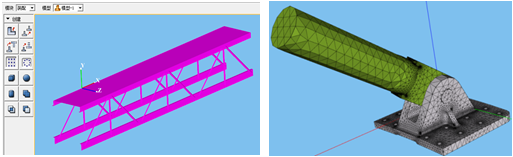

　　几何模型装配 网格模型装配

　　3、线性静力学分析

　　PERA SIM.Mech的静力线性分析求解器主要计算结构在静态载荷作用下的弹性响应。

　　4、非线性静力学分析

　　PERA SIM.Mech的非线性静力学分析求解器提供非线性求解计算方法，支持解决各种复杂非线性问题，如塑性、大变形、大应变、超弹性、接触等，包括：几何非线性、材料非线性、接触非线性。

　　5、模态分析

　　PERA SIM.Mech提供模态分析功能，用于确定设计结构的振动特性（固有频率和振型），是承受动载荷的结构设计中的重要参数。

　　6、瞬态动力学分析

　　用来求解在时间相关载荷作用下结构的动力学响应，在瞬态动力学分析中，可以包含惯性效应和阻尼的影响，也可以包含非线性响应。

　　7、频响分析

　　即稳态动力学分析，用来计算在稳态激励下的响应。

　　8、反应谱分析

　　PERA SIM.Mech提供反应谱分析功能，基于模态分析结果，在输入谱激励情况下，计算模型的响应如位移和应力等结果。

　　9、热分析

　　PERA SIM.Mech提供传导、对流、辐射、相变、稳态热分析、瞬态热分析功能。

　　10、高效并行

　　PERA SIM.Mech提供并行算法以加快求解速度，能够并行处理包括刚度矩阵生成、线性方程组求解及结果计算在内的整个求解过程。

　　桥梁结构的移动载荷作用下的瞬态动力学分析结果

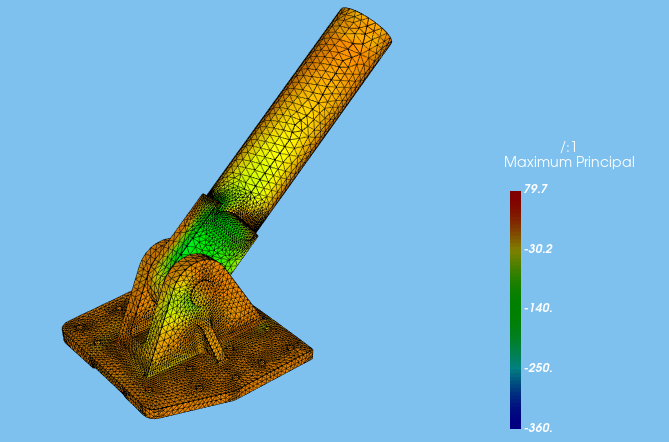

　　飞机耳片结钩的接触装配分析结果

　　二、功能特色：

　　1、通用结构力学分析功能

　　PERA SIM.Mech是通用结构力学仿真系统,提供线性、非线性、静力、动力、热、热结构耦合等分析功能。

　　2、多模型管理

　　PERA SIM.Mech支持多模型管理。一个项目文件中，支持多模型、多窗口渲染，从而方便处理复杂的仿真分析。

　　3、丰富的CAD、CAE数据接口

　　PERA SIM. Mech提供了IGES、STEP、STL等几何模型的数据接口，以及ANSYS、Fluent、LS-Dyna、ABAQUS、NASTRAN等软件的网格模型数据的导入接口。

　　4、丰富的各类有限单元类型

　　PERA SIM.Mech提供了涵盖杆单元、梁单元、管单元、板壳单元、质量单元、弹簧单元、平面单元、实体单元、热单元等的丰富的各类单元类型。

　　5、丰富的材料模型库

　　PERA SIM.Mech支持线弹性、弹塑性、超弹性、线性及非线性热分析等多种材料本构，支持用户自定义材料属性。

　　6、非线性分析

　　PERA SIM.Mech提供非线性求解计算方法，利用本构模型技术、单元技术及求解技术等解决各种复杂非线性问题，用户可以模拟各种非线性物理现象，包括：几何非线性、材料非线性、接触状态非线性等。

　　7、大型模型求解能力

　　PERA SIM.Mech具备高效的并行计算能力，支持高效分布式并行计算。PERA SIM.Mech求解采用并行算法以加快求解速度，能够并行处理包括刚度矩阵生成、线性方程组求解及结果计算在内的整个求解过程。

　　8、多种复杂问题求解算法

　　PERA SIM.Mech求解器提供了丰富的算法程序，支持复杂问题的求解，包括多种方程求解方案，如：雅可比共轭梯度求解(JCG)、共轭梯度迭代求解(PCG)、不完全乔类斯基共轭求解法（ICCG）、直接稀疏矩阵求解等。

　　9、强大的Python API接口

　　PERA SIM.Mech嵌入Python解释器，具有强大的Python API接口，便于自动化测试，软件定制及扩展灵活。

　　10、可方便集成第三方求解器

　　PERA SIM.Mech的前后处理器与求解器解耦，支持使用Python灵活地集成各种求解器，不仅支持自己的求解器，也可集成第三方求解器。

　　11、实时自动录制Python脚本

　　用户在PERA SIM.Mech中的所有操作都能被实时自动录制为Python脚本代码。

　　12、支持撤销/重做

　　软件所有改变内部数据的功能都支持撤销/重做，便于用户建模。

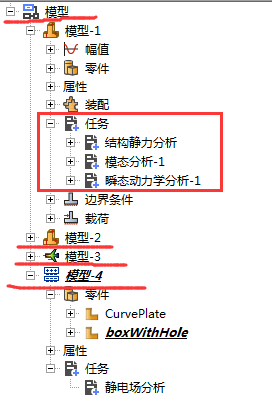

　　多模型多任务管理

　　基于命令列表实现redo/undo操作

　　执行过程的脚本自动录制

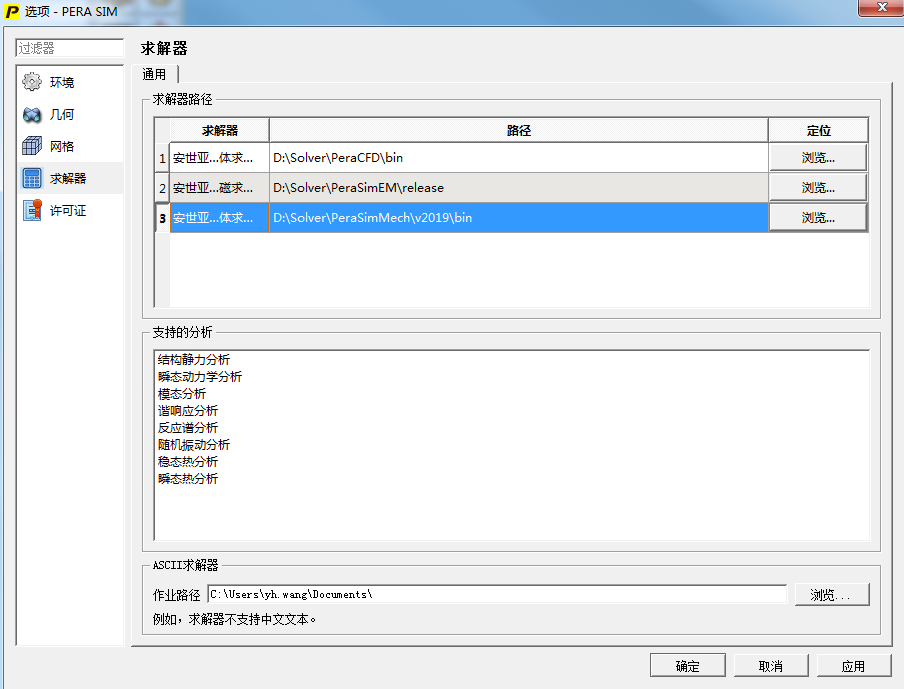

　　基于用户习惯的选项配置及求解器集成
