SimV&Ver® Dynamic结构动力学仿真验证工具

制造商：北京安怀信科技股份有限公司
SimV&Ver dynamic软件，它可以建立一个V&V验模流程模板，在输入CAE的参数设置范围、实验结果文件、误差收敛控制等初始条件后，V&V模板会自动按照预先设置的CAE参数设置条件，逐步优化CAE参数，直到CAE结果与实验结果误差控制在一定范围内。

定义

针对产品研制过程中的结构动力学设计需求，北京安怀信科技股份有限公司可以提供完整的结构动力学解决方案，利用振动试验数据进行模型修正，基于准确的仿真模型进行结构产品的设计优化、振动故障诊断，解决方案具体内容如下：

模态仿真及验模

利用模态模型验模工具，可用于对复杂机械产品的整机模型、各个结构分系统、安装支架、振动夹具等动力学仿真模型，量化并提升仿真和试验结果精度水平。

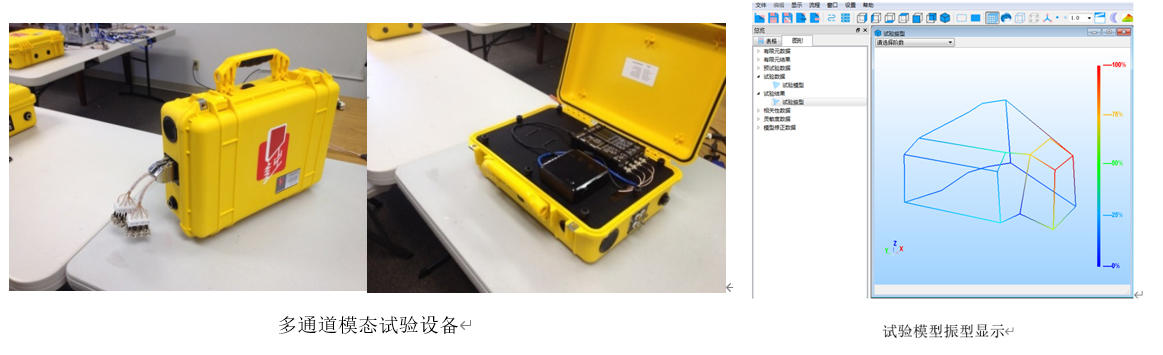

1） 结构模态试验：SimV&Ver Dynamic提供较多56通道的便携式模态试验设备，结合预试验模块快速建立结构的试验模型，可以方便的规划和实施结构的模态试验。

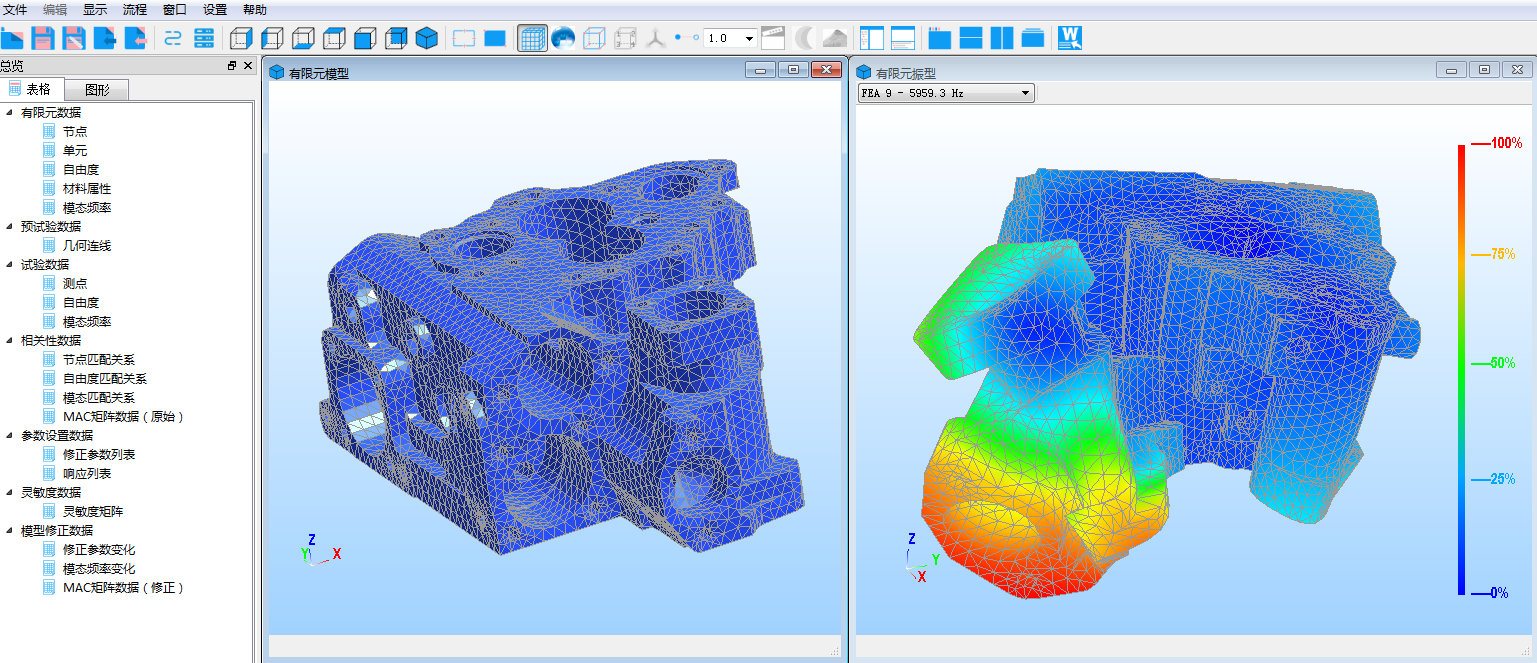

2） 结构动力学仿真模型：可以导入Ansys\\Nastran建立的有限元模型，并进行仿真模型和有限元结果的云图和动画显示。

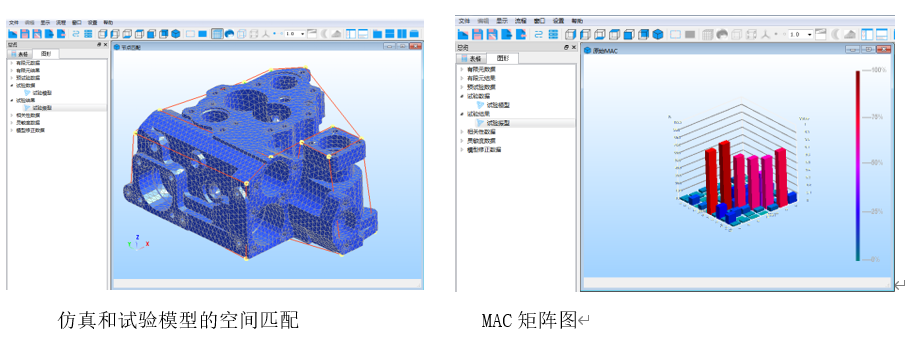

3） 仿真和试验的相关性分析：可以进行仿真和试验的相关性分析，在仿真模型和试验模型之间进行空间位置的点点匹配和模态匹配，计算二者的频率误差，绘制MAC矩阵图。

4） 仿真参数灵敏度分析：通过参数灵敏度分析，可以绘制参数重要度排序图，寻找到对模态频率有重要影响的仿真参数，作为后续模型修正变量。

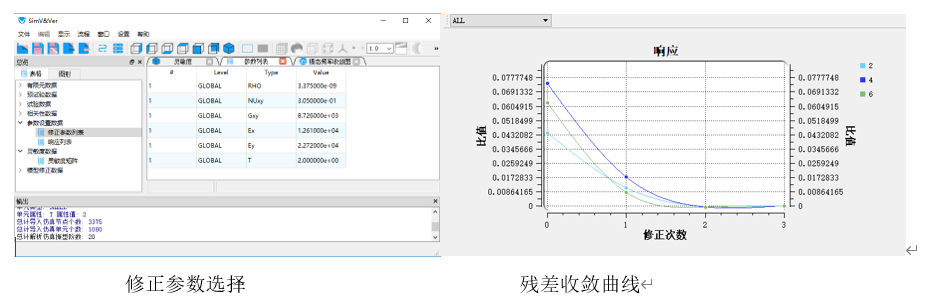

5） 仿真模型参数修正：通过模型修正算法，进行参数修正，使仿真结果和试验结果的误差水平满足精度要求。

基于频响（FRF）函数的仿真及验模

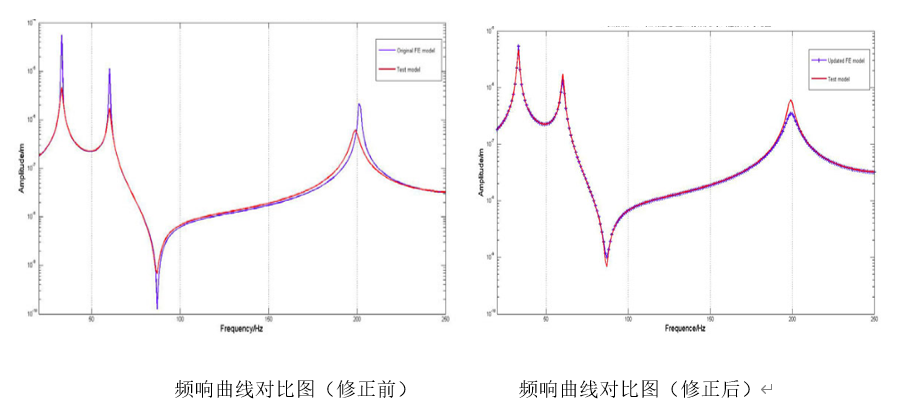

可以利用FRF验模模块，对仿真计算结果进行精度评估，量化仿真模型和试验模型的FRF曲线误差，进行相关性分析和模型修正。

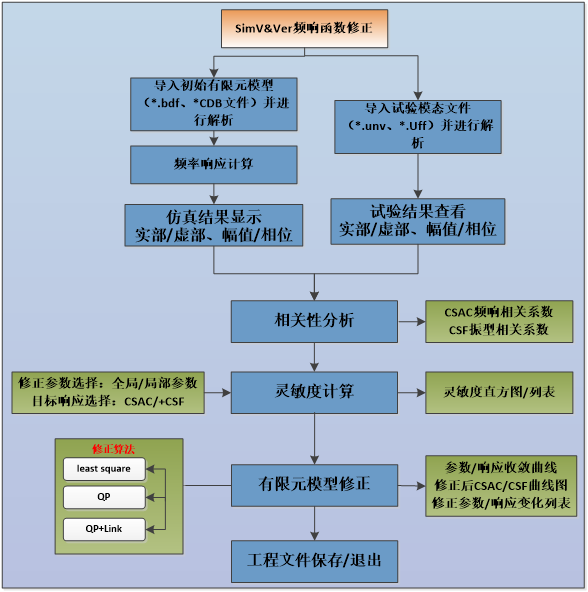

基于频响（FRF）函数的模型修正流程如下图所示：

基于频响（FRF）函数的模型修正流程
